在CAD软件中，图纸集管理是一项高效组织、管理和发布多个图纸文件的核心功能，而“图纸集命令”则是实现这一功能的关键工具集，通过图纸集命令，用户可以将多个DWG文件、布局、视图等整合到一个统一的图纸集中，实现批量处理、自动化标注、快速访问和高效协作，尤其适用于大型工程项目或标准化设计流程，以下从图纸集的创建、管理、发布及高级应用等方面,详细解析图纸集命令的功能与操作方法。
图纸集的创建与初始化

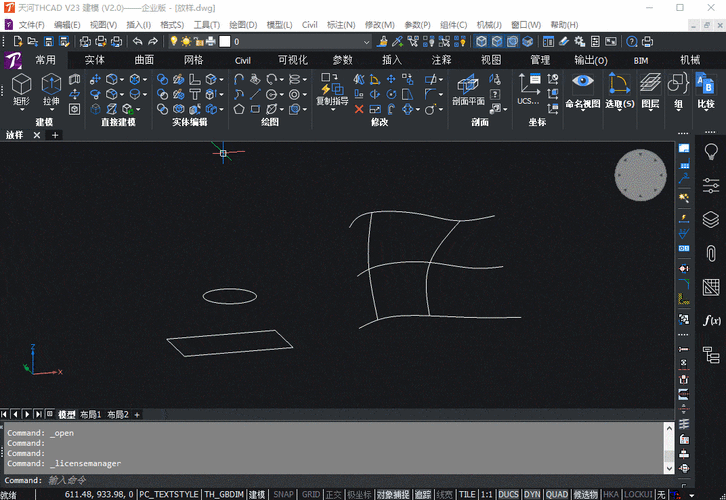

创建图纸集是使用图纸集命令的第一步，通常通过“图纸集管理器”面板启动，在命令行输入“SHEETSET”或通过“文件”菜单中的“新建图纸集”选项，打开“创建图纸集”向导，向导提供两种模式：“从现有图形文件创建”和“从图纸集样例创建”，前者适用于将已有DWG文件整合为图纸集，后者则基于预设模板（如建筑、机械等标准模板）快速搭建框架，创建过程中，需指定图纸集的数据存储路径（.dst文件）和图纸集详细信息（如名称、描述、保存的文件夹位置等），用户可自定义图纸集的子集结构，通过“新建子集”命令按专业（如建筑、结构、机电）、楼层或设计阶段分类组织图纸，形成清晰的层级关系,便于后续管理和查找。
图纸集的管理与操作
图纸集管理器是图纸集命令的核心界面，包含“图纸列表”“视图列表”“图纸集”三个选项卡，分别用于管理图纸、视图和整体属性，在“图纸列表”中，用户可通过“添加图纸”命令将DWG文件导入图纸集，支持批量选择多个布局或模型空间；通过“重命名”“删除”“重新编号”等命令调整图纸信息，并可设置图纸的“特性”（如自定义属性、打印设置、默认视图比例等），对于已导入的图纸，可使用“打开图纸”“打印图纸”“发布图纸”等命令实现快速操作，避免在文件资源管理器中手动查找。
视图管理是图纸集的另一重要功能，通过“新建视图”命令，用户可将当前布局中的特定区域（如平面图、详图）保存为命名视图，并在图纸集中调用，在“视图列表”中创建“首层平面图”视图后，可在其他图纸的布局中通过“放置视图”命令直接插入，实现视图的复用和标准化标注，图纸集支持“图纸集特性”的批量设置，如统一标注样式、图层标准、页面布局等,确保整个项目的一致性。
图纸集的发布与共享
图纸集命令提供了高效的发布工具，支持批量打印、DWF/PDF输出及电子传递，通过“发布”命令，用户可选择图纸集中的部分或全部图纸，设置输出格式（如PDF、DWF）、打印范围（模型空间或布局）及文件保存路径，实现一键式批量输出，避免逐个图纸操作的繁琐，对于需要分发给协作方的图纸集，“电子传递”命令可自动将图纸集、相关依赖文件（如外部参照、字体文件）打包为压缩包，并生成传递报告，确保接收方能完整打开图纸，图纸集支持“归档”功能，可将当前图纸集状态备份为压缩文件,便于版本管理和历史追溯。
图纸集的高级应用技巧

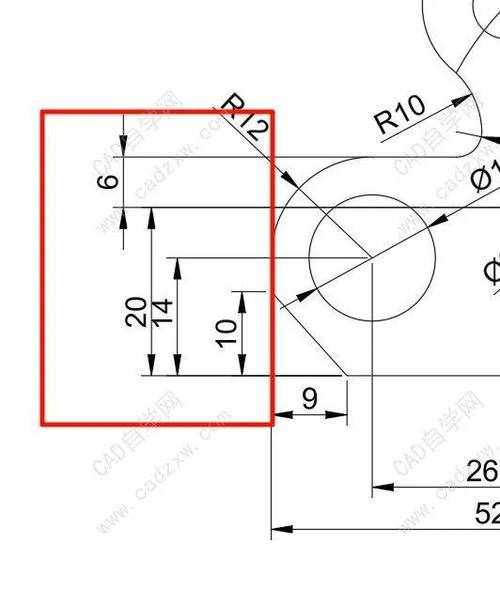

- 标注与表格的自动化：图纸集命令可与“标注块”和“表格”功能结合，实现自动标注，通过“新建标注块”将标题栏、图纸编号等信息定义为可更新字段，当图纸编号或设计阶段变更时，只需在图纸集管理器中修改属性，所有相关标注块和表格将自动同步更新，减少手动修改的工作量。
- 与三维设计的协同：在包含三维模型的项目中，图纸集可通过“模型空间视图”命令将三维模型的不同视角（如立面图、剖面图）保存为视图，并在布局中生成二维图形，实现三维到二维的自动化转换。
- 自定义与二次开发：通过图纸集的API接口，用户可使用LISP或.NET程序进行二次开发，例如批量提取图纸信息、生成材料清单或自定义图纸集模板,进一步扩展图纸集的功能。
图纸集命令的常见操作流程（表格）
| 操作目标 | 主要命令 | 操作步骤 |
|---|---|---|
| 创建图纸集 | SHEETSET/新建图纸集 | 启动向导→选择模式→输入图纸集信息→设置子集结构→完成创建 |
| 添加图纸 | 添加图纸 | 在图纸列表中右键→选择DWG文件→指定布局→确认导入 |
| 创建视图 | 新建视图 | 切换到布局→框选视图区域→输入视图名称→保存至图纸集 |
| 批量发布 | 发布 | 选择图纸→设置输出格式→指定路径→开始发布 |
| 修改图纸属性 | 图纸特性 | 右键点击图纸→选择“特性”→编辑自定义属性、打印设置等→应用 |
相关问答FAQs
Q1: 如何在图纸集中修改已导入图纸的布局名称？
A1: 在图纸集管理器的“图纸列表”中，找到目标图纸并右键单击，选择“重命名”，输入新的布局名称后按回车确认，若需批量修改，可通过“特性”选项卡中的“布局名称”字段进行编辑，或使用“图纸集特性”中的“自定义属性”功能实现标准化命名。
Q2: 图纸集无法打开某些DWG文件，提示“文件损坏”，如何解决？
A2: 首先检查DWG文件是否在其他程序中被占用或存储路径异常，尝试单独打开该文件验证完整性，若文件损坏，可通过“修复”命令（命令行输入“RECOVER”）尝试修复，若仍无法解决，可从备份文件恢复或重新绘制该图纸，确保图纸集的存储路径不含特殊字符，并定期使用“图纸集归档”功能备份项目文件。
