在三维建模软件Pro/ENGINEER（现更名为Creo）中，曲面加厚命令（Thicken）是一项核心功能，它允许用户将开放的曲面模型转换为具有实体特征的几何体，这一操作在复杂零件设计、产品外观造型及工程制造中具有不可替代的作用，曲面加厚命令不仅扩展了曲面设计的边界，更实现了曲面与实体建模的无缝衔接,为设计师提供了从概念设计到详细设计的完整工作流。
曲面加厚命令的基本原理与操作入口

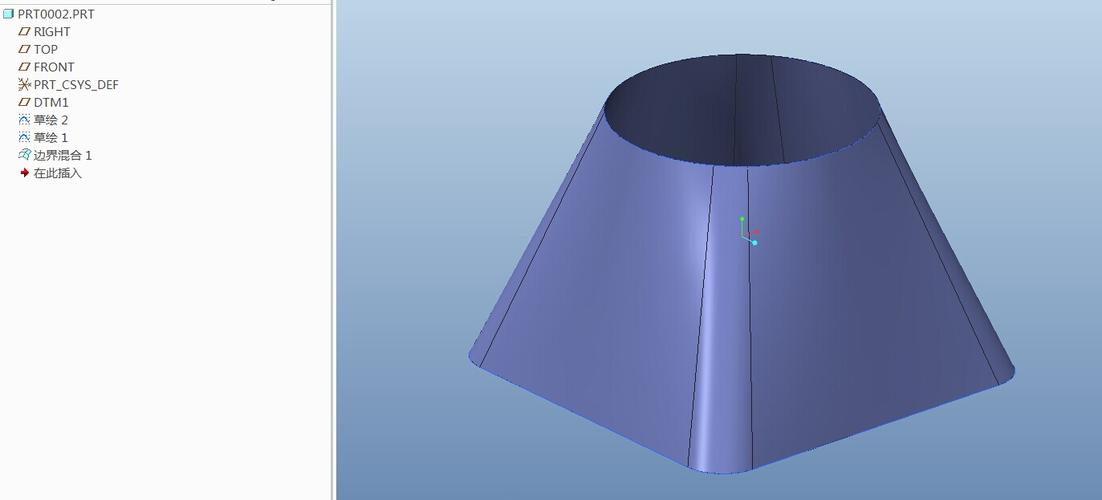

曲面加厚命令的核心原理是通过在曲面的单侧、双侧或对称方向指定厚度值，将原始曲面“拉伸”为实体几何体，其本质是在曲面基础上构建偏移曲面，并通过连接原始曲面与偏移曲面的边界形成封闭的实体体积，在Pro/ENGINEER Wildfire 5.0及以上版本中，该命令的操作入口主要有两种：一是通过菜单栏【插入】→【加厚】选项；二是在曲面模型选中状态下，点击右键快捷菜单中的“加厚”命令，进入命令后，系统会弹出“加厚”操控面板，包含厚度、方向、偏移类型等关键参数设置区域。
曲面加厚命令的核心参数解析
厚度控制
厚度值是曲面加厚最基础的参数，直接决定实体的尺寸精度，在操控面板中，用户可直接输入数值或通过拖动滑块调整，支持正负值切换：正值时向曲面法向正方向加厚，负值时向法向负方向加厚，若需将一个半径为50mm的半球曲面转换为实体壳体，设置厚度为5mm后，半球将向外扩展5mm形成中空球壳。
加厚方向
方向选项控制实体的生成方位，系统提供三种模式：
- 曲面侧：仅在曲面的单侧加厚，需配合“方向”按钮切换加厚方向（如曲面上侧或下侧）；
- 对称：在曲面双侧各延伸一半厚度（总厚度为设定值），适用于需要中心对称的实体，如薄壁件的中间加厚设计；
- 封闭端：勾选该选项后，系统会自动封闭曲面的开放边界，形成完全封闭的实体，未勾选时则保留开放边界，形成“曲面+厚度”的开放结构。
排除曲面与自相交处理
对于复杂曲面（如带有孔洞或凹凸的曲面模型），可通过“排除”选项指定不参与加厚的子曲面，避免局部几何干涉，若曲面存在自相交情况（如扭曲曲面），需先通过【插入】→【曲面】→【合并】或【修剪】命令修复几何，否则加厚操作可能失败或生成错误实体。
曲面加厚命令的高级应用技巧
变厚度加厚设计
Pro/ENGINEER支持通过“曲面-曲面”或“曲线-曲面”的方式实现变厚度加厚，具体操作为：在“加厚”操控面板中点击“选项”→“曲面-曲面”，然后依次选取两个参考曲面（如顶部和底部曲面），系统会自动计算两曲面间的距离作为动态厚度值，设计飞机机翼时，可通过翼型曲面与基准平面间的距离变化，实现翼根到翼尖的渐变厚度加厚。
与曲面合并、修剪的协同应用
曲面加厚前，常需通过曲面合并（Merge）或修剪（Trim）命令优化几何形状，设计一个带凹槽的把手时，可先通过拉伸、扫描等方式创建基础曲面，再使用曲面修剪命令去除多余部分，最后通过加厚命令生成实体，若需在凹槽边缘添加圆角，可在加厚后使用实体圆角工具，或通过“加厚”操控面板中的“过渡”选项设置曲面边界的过渡类型（如斜接、圆弧过渡）。
切除材料与布尔运算
曲面加厚不仅可创建实体，还可作为“刀具”对现有实体进行切除操作，具体步骤为：先创建一个曲面模型并执行加厚命令，在操控面板中选择“去除材料”选项，然后选取目标实体，系统会自动将加厚后的实体从目标实体中减去，在模具设计中，可利用曲面加厚生成型芯或型腔的切削工具，实现复杂结构的快速加工。
曲面加厚命令的典型应用场景

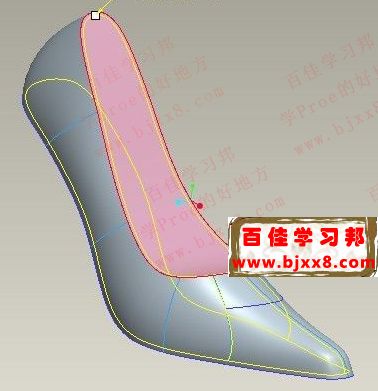

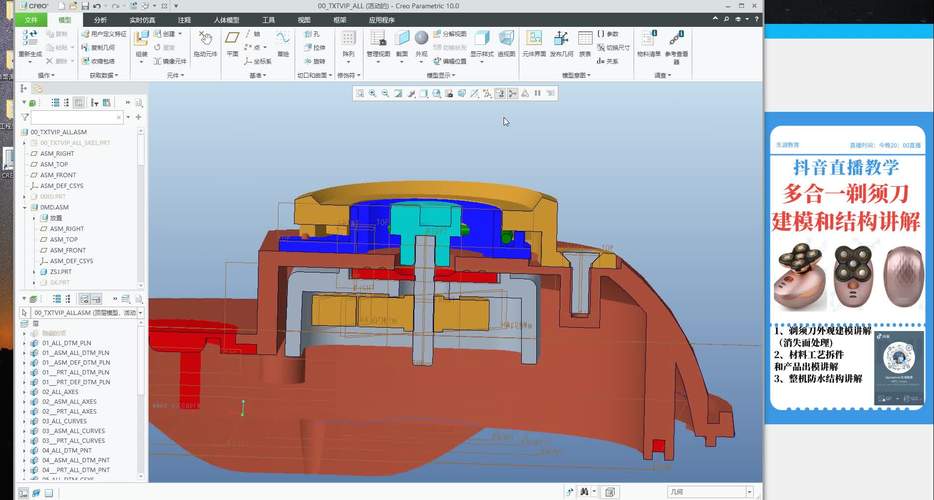

产品外观设计
在消费电子产品（如手机外壳、家电面板）设计中，曲面加厚常用于将复杂的自由曲面（通过边界混合、NURBS曲面等工具创建）转化为具有厚度的实体模型，设计一款曲面造型的智能音箱外壳时，先通过曲面工具构建外观曲面，再通过加厚命令设置外壳厚度（如2mm），最后通过抽壳命令形成内部中空结构。
钣金与薄壁零件设计
对于钣金件（如支架、外壳）或薄壁零件（如管道、叶片），曲面加厚可快速生成均匀厚度的实体，设计一个圆形通风管道时，可先创建圆柱曲面，通过加厚命令设置壁厚（如1mm），并勾选“封闭端”选项生成封闭管道，再通过阵列或复制命令创建多节管道组合。
模具设计与3D打印准备
在模具设计中，曲面加厚可用于生成型芯、型腔或滑块结构，将产品外观曲面加厚后，可作为电极加工的基础模型，对于3D打印模型，曲面加厚可将开放的曲面模型（如STL格式）转化为封闭实体，避免打印时的材料泄漏或结构坍塌。
常见问题与注意事项
-
曲面加厚失败的原因及解决方法
- 几何缺陷：曲面存在自相交、缝隙或尖角，需通过【分析】→【几何检查】工具检测并修复；
- 厚度值过大：当厚度超过曲面最小曲率半径时，可能导致偏移曲面自相交，需减小厚度值或优化曲面形状；
- 开放边界未处理：对于非封闭曲面，若未勾选“封闭端”选项，需确保边界曲线连续，否则加厚后会出现“破面”现象。
-
曲面加厚与实体拉伸的区别
| 对比项 | 曲面加厚 | 实体拉伸 |
|------------------|---------------------------------------|---------------------------------------|
| 操作对象 | 开放或封闭的曲面 | 草绘截面或基准平面 |
| 灵活性 | 支持复杂曲面（如自由曲面、NURBS曲面） | 仅支持规则截面（如矩形、圆形） |
| 厚度控制 | 可变厚度（通过曲面-曲面定义） | 均匀厚度（单一方向） |
| 适用场景 | 外观造型、钣金件、模具设计 | 简单拉伸特征（如凸台、凹槽） |
相关问答FAQs
Q1：曲面加厚时如何实现局部区域加厚？
A：若需对曲面局部区域加厚，可先使用曲面修剪工具（如拉伸、旋转曲面）裁剪出目标区域，再对裁剪后的子曲面执行加厚命令，在曲面中心位置创建一个圆形拉伸曲面作为修剪工具，裁剪掉中心区域后，对剩余环形曲面加厚，即可实现局部加厚效果。
Q2：曲面加厚后的实体如何进行抽壳操作？
A：曲面加厚生成的实体可直接使用抽壳工具，选中加厚后的实体，点击【插入】→【壳】，指定要移除的曲面（如顶部平面）和抽壳厚度即可，需注意，若加厚时勾选了“封闭端”选项，抽壳前需确保实体无封闭边界,否则可能导致抽壳失败。
