在CAD软件中,外观交点（Apparent Intersection）命令是一个用于识别和捕捉两个对象在视觉上相交但实际上并未真实相交的点位的工具，这一命令在复杂图形绘制中尤为重要，尤其是在处理非平面投影、三维模型或具有视觉遮挡关系的对象时，与传统的交点（Intersection）命令不同，外观交点不要求两个对象在三维空间中实际相交，而是基于当前视图的投影计算交点位置，因此能够有效解决因视角、图层或对象延伸性差异导致的捕捉困难问题。

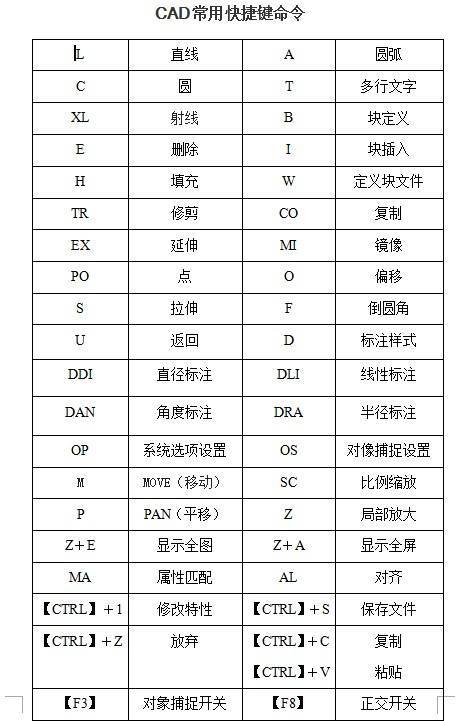

（图片来源网络，侵删）
外观交点命令的核心功能与使用场景
外观交点命令的核心功能是通过投影计算模拟交点,适用于以下典型场景：
- 三维模型的二维投影：当两个三维对象在当前视图中呈现为相交的二维图形，但实际在三维空间中并未接触时（如交叉的直线或异面直线），外观交点可快速定位其投影交点。
- 延伸线或构造线的交点：对于未实际延伸相交的直线或射线，若其延长线在视图中形成交点，可通过外观交点命令捕捉该虚拟交点，辅助绘图定位。
- 复杂图层遮挡关系：当多个对象位于不同图层，且部分对象被遮挡导致实际交点不可见时，外观交点命令可忽略图层遮挡，基于可见对象的投影计算交点。
- 非连续线型的交点捕捉：对于虚线、中心线等非连续线型，传统交点命令可能因线型间隙无法识别交点，而外观交点通过投影连续性计算，仍可捕捉到视觉交点。
外观交点命令的调用与操作步骤
在AutoCAD等主流CAD软件中,外观交点命令的调用方式包括：
- 命令行输入：直接输入
APPINT或APPARENTINTERSECTION并回车。 - 工具栏按钮：在“对象捕捉”工具栏中点击“外观交点”图标（通常为两个交叉的直线加投影符号）。
- 快捷菜单：按住
Shift键右键，在“对象捕捉”选项中选择“外观交点”。
具体操作步骤如下：
- 启用对象捕捉：确保状态栏中的“对象捕捉”已开启，或在“草图设置”中勾选“外观交点”选项。
- 激活命令：通过上述任一方式调用外观交点命令。
- 选择第一对象：根据提示，选择第一个对象（如直线、圆弧等）。
- 选择第二对象：继续提示选择第二个对象，系统将自动计算两者在当前视图中的投影交点。
- 确认交点：鼠标光标会自动跳至计算出的交点位置，单击即可捕捉该点。
外观交点命令的参数设置与优化
为确保外观交点命令的准确性,需结合以下参数进行优化设置：
（图片来源网络，侵删）
- 视图方向控制：外观交点的计算结果依赖于当前视图角度，因此在三维建模中需先调整至最佳投影视角，避免因视角偏差导致交点位置错误。
- 对象捕捉优先级：在“草图设置”中，可调整对象捕捉的优先级（如将“外观交点”置于“交点”之前），避免系统混淆实际交点与外观交点。
- 过滤无效对象：对于非线型对象（如点、填充区域），需提前过滤或转换为可捕捉对象，否则可能引发计算错误。
以下为外观交点命令与其他交点捕捉方式的对比表：
| 捕捉类型 | 是否要求实际相交 | 依赖视图投影 | 适用场景 |
|---|---|---|---|
| 实际交点（Intersection） | 是 | 否 | 对象在三维空间中真实相交的情况 |
| 外观交点（Apparent Intersection） | 否 | 是 | 投影相交或延长线相交的视觉交点 |
| 延伸交点（Extension） | 否（需延长线） | 否 | 对象延长线上的虚拟交点 |
常见问题与解决方案
在使用外观交点命令时,可能会遇到以下问题：
-
无法捕捉交点：
- 原因：对象未被设置为可捕捉状态，或视图角度导致投影交点偏离。
- 解决：检查“对象捕捉”设置，确保“外观交点”已启用；调整视图至能清晰显示投影交点的角度。
-
捕捉位置不准确：

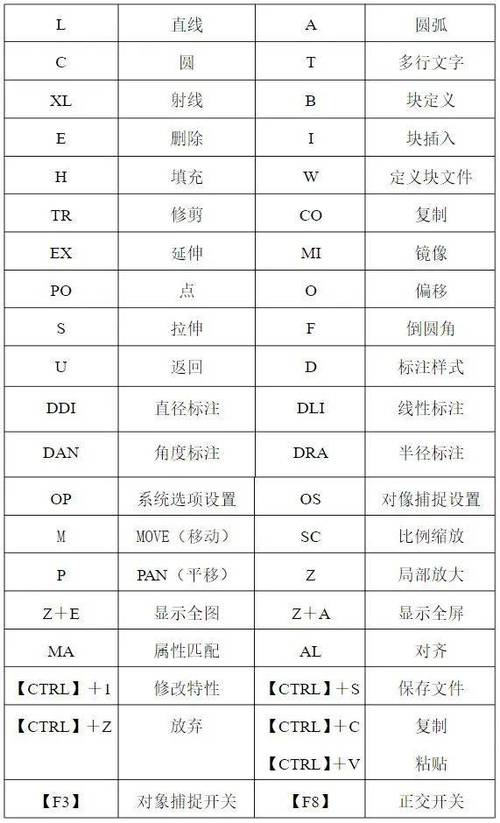

（图片来源网络，侵删）- 原因：对象存在复杂曲线或非平面投影，系统计算精度不足。
- 解决：将曲线转换为多段线近似处理，或增大视图比例以提高捕捉精度。
相关问答FAQs
问题1：外观交点命令与延伸交点命令有何区别？
解答：外观交点命令是基于当前视图的投影计算交点，适用于任意两个对象在视觉上的相交情况；而延伸交点命令仅针对对象的延长线相交，且不依赖视图投影，需手动启用对象延伸捕捉，两条异面直线在三维视图中无实际交点，但在二维投影中可能通过外观交点捕捉到交点，而延伸交点则要求两条直线本身存在延长线相交的可能。
问题2：如何在三维模型中有效使用外观交点命令？
解答：在三维模型中使用外观交点时，需先调整视图至目标投影平面（如俯视图、前视图等），确保两个对象在该视图中呈现为相交状态，若对象为曲面或复杂实体，可先将其轮廓线提取为二维对象，再使用外观交点命令捕捉交点，建议结合“动态观察”工具调整视角，以避免因遮挡或投影变形导致交点计算错误。
