在CAD绘图过程中,视口是布局空间中显示模型空间不同区域的重要工具，而视口冻结功能则是提升绘图效率、优化显示效果的关键命令，通过冻结视口内的特定图层，用户可以快速隐藏不需要显示的对象，避免图形干扰，同时减少重生成时间，尤其适用于大型复杂图纸的编辑和打印输出，以下将详细解析CAD视口冻结命令的使用方法、应用场景及操作技巧。

视口冻结命令的核心概念

视口冻结与图层冻结既有联系又有区别,在模型空间中，冻结图层会隐藏整个图层上的所有对象，且不会在视口中显示；而在布局空间中，通过视口冻结功能，用户可以针对单个视口冻结特定图层，而其他视口仍可显示该图层内容，这种局部冻结特性使得布局空间中的多视口管理更加灵活，例如在建筑绘图中，可以冻结某个视口的“家具”图层，仅保留墙体结构，而另一个视口则显示完整布局。

视口冻结的操作步骤

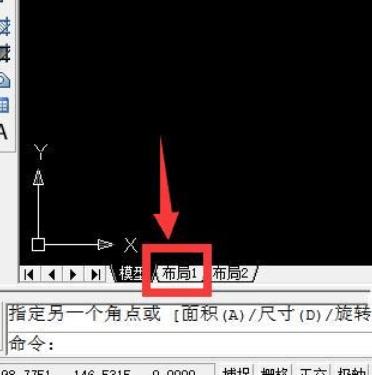

1. 切换到布局空间：确保当前视图位于布局选项卡，而非模型空间，布局空间允许用户创建多个视口，每个视口可独立设置显示状态。

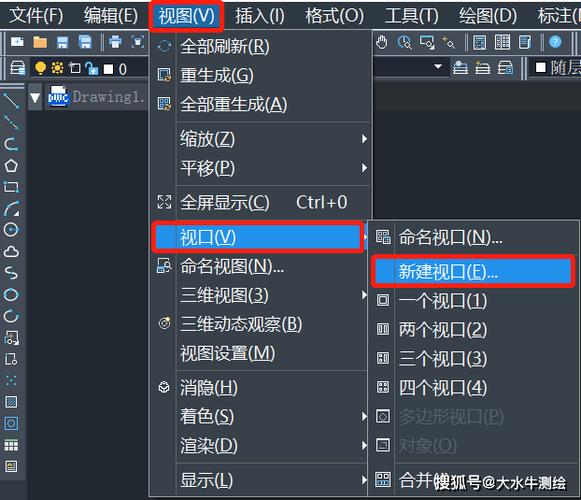

2. 创建或选择视口：如果尚未创建视口，可通过“视图”→“视口”→“新建视口”命令创建；若已有视口，直接双击进入视口编辑状态（此时模型空间激活），或使用“MVSETUP”命令调整视口属性。
3. 冻结目标图层：
   • 方法一：打开“图层特性管理器”（LA命令），选中目标图层，在“视口冻结”列下对应视口的图标上单击，该图标将显示为“雪花”状态，表示该图层在当前视口中被冻结。
   • 方法二：在视口内选中对象，右键选择“特性”（CH命令），在“图层”选项中修改图层状态，或直接在“图层”工具栏的视口冻结列切换状态。
4. 退出视口编辑：冻结完成后，双击视口外部布局区域，返回布局空间，此时被冻结的图层对象将在当前视口中隐藏，但其他视口保持不变。

视口冻结的高级应用技巧

1. 批量管理视口图层：当布局中存在多个视口时，可通过“图层状态管理器”（LAYERSTATE命令）保存和恢复视口冻结状态，创建“打印模式”图层状态，冻结所有注释图层，以便仅打印几何图形。
2. 与视口比例的联动：冻结图层后，视口内的对象不会参与重生成，但若需调整视口比例，建议先冻结复杂图层，以加快缩放和平移的响应速度。
3. 冻结与解冻的快捷操作：选中视口后，使用“VP”命令打开“视口”对话框，在“设置”选项卡中直接勾选或取消勾选“冻结”选项，实现快速切换。
4. 冻结外部参照图层：当图纸包含外部参照时，可通过视口冻结隐藏外部参照中的特定图层，避免参照图形干扰当前编辑，同时保留其他必要信息。

视口冻结与其他显示控制的对比

为更清晰地理解视口冻结的优势,以下通过表格对比其与图层关闭、视口隐藏的区别：

常见问题与注意事项

1. 视口冻结后对象仍显示：可能是由于图层被设置为“在新视口中冻结”，需检查图层特性管理器中的视口冻结状态是否正确设置；或对象位于冻结图层但未被完全选中，需重新选择并冻结。
2. 冻结导致视口比例异常：部分CAD版本中，冻结图层后调整视口比例可能出现显示错误，建议先解冻图层，调整比例后再重新冻结。
3. 外部参照图层无法冻结：若外部参照图层在当前视口中无法冻结，需检查外部参照文件是否被锁定，或在外部参照编辑器中修改图层状态。

相关问答FAQs

问题1：为什么在布局空间中冻结图层后，模型空间的对象也消失了？
解答：这种情况通常是因为误操作在模型空间中冻结了图层，视口冻结仅对布局中的单个视口有效，而模型空间的冻结会影响全局，请检查“图层特性管理器”中“模型视口冻结”列的状态，确保该图层未被冻结；若需隐藏模型空间对象，应使用图层关闭而非冻结。

问题2：如何快速将多个视口的同一图层冻结？
解答：可通过批量操作实现，首先选中所有目标视口（按住Ctrl键多选），然后打开“图层特性管理器”，选中需冻结的图层，在“视口冻结”列中单击一次，所有选中视口的该图层将被同时冻结，使用“LAYERSTATE”命令保存图层状态后，可快速应用到其他布局或图纸中。
