CAD（计算机辅助设计）软件的高效使用离不开对命令的熟练掌握，命令是CAD绘图的核心操作逻辑，通过输入指令或点击工具按钮，用户可以快速完成图形绘制、编辑、标注等复杂任务，以下将从命令的基本调用方式、常用命令分类及操作技巧、命令参数的灵活运用等方面,详细解析CAD中命令的使用方法。
命令的基本调用方式
在CAD中，调用命令主要有四种方式，用户可根据操作习惯选择最便捷的方法：
-

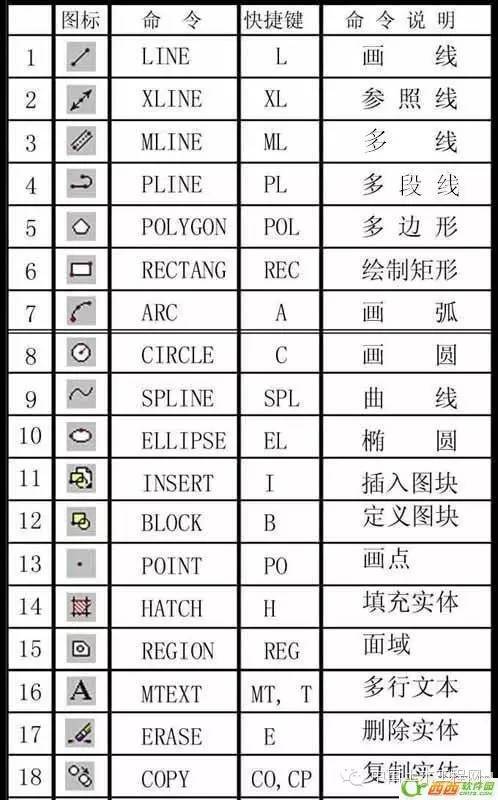

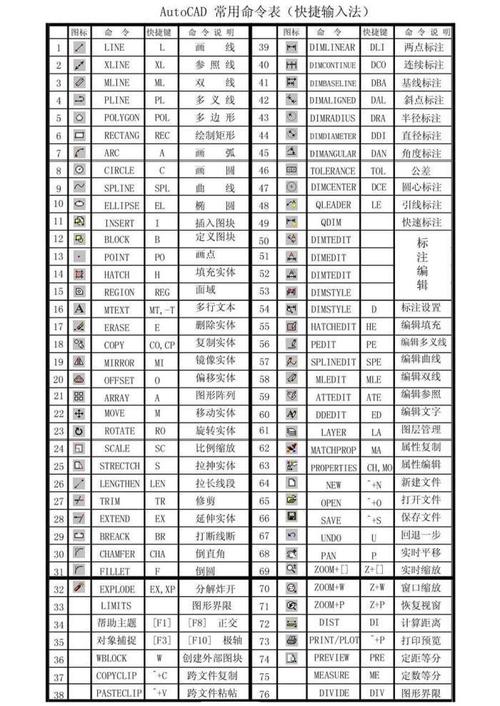

键盘输入命令：这是最直接的方式，需熟记命令的英文全称或快捷键，绘制直线输入“LINE”或快捷键“L”，绘制圆输入“CIRCLE”或快捷键“C”；输入命令后按回车键或空格键确认，部分命令支持简化输入，如“L”代表“LINE”，“C”代表“CIRCLE”。
-
点击工具栏按钮：CAD界面顶部或侧边的工具栏将常用命令以图标形式展示，如“直线”按钮为斜线图标，“修剪”按钮为剪刀图标，点击按钮后，命令行会自动显示对应命令，用户只需根据提示操作即可。
-
使用菜单栏：通过顶部菜单栏选择命令路径，绘图”菜单下的“直线”“圆”等选项，“修改”菜单下的“修剪”“延伸”等命令，这种方式适合新手，无需记忆命令名称，但操作步骤相对较多。
（图片来源网络，侵删） -
动态输入（DYN）：在状态栏开启“动态输入”功能后，光标附近会显示命令提示和参数输入框，用户可直接在光标处输入坐标或参数，无需频繁查看命令行，适合绘制过程中实时调整参数。
常用命令分类及操作技巧
CAD命令可分为绘图类、修改类、标注类、辅助工具类等，掌握每类核心命令的使用方法是高效绘图的基础。
（一）绘图类命令
绘图类命令用于创建基本图形元素，是构建复杂图形的基础。
| 命令名称（快捷键） | 功能说明 | 操作步骤 |
|---|---|---|
| 直线（L） | 绘制一条或多条连续直线 | 输入“L”→指定起点→输入终点坐标或点击鼠标→按回车结束；若输入“C”可闭合图形，按“U”撤销上一步 |
| 圆（C） | 绘制圆，支持多种方式 | 输入“C”→指定圆心→输入半径或直径；或通过“三点（3P）”“两点（2P）”“相切、相切、半径（T）”方式绘制 |
| 矩形（REC） | 绘制矩形，可设置倒角、圆角 | 输入“REC”→指定第一个角点→输入“D”设置长和宽→指定另一个角点；或输入“F”设置圆角半径 |
| 多段线（PL） | 绘制由直线和圆弧组成的连续线段，可统一设置线宽 | 输入“PL”→指定起点→输入“W”设置起点和终点线宽→绘制直线或输入“A”切换为圆弧模式 |
（二）修改类命令
修改类命令用于编辑已有图形，调整图形的位置、形状和属性。
| 命令名称（快捷键） | 功能说明 | 操作步骤 |
|---|---|---|
| 修剪（TR） | 修剪超出边界的线段 | 输入“TR”→选择作为剪切边的对象→按回车→点击需要修剪的部分；按住“Shift”可延伸对象 |
| 延伸（EX） | 将线段延伸至指定边界 | 输入“EX”→选择边界对象→按回车→点击需要延伸的线段 |
| 移动（M） | 将对象移动到新位置 | 输入“M”→选择对象→指定基点→指定位移点；可通过输入坐标或相对距离（如@100,0）精确移动 |
| 复制（CO/CP） | 复制对象到新位置 | 输入“CO”→选择对象→指定基点→指定位移点；输入“O”可多次复制，输入“M”可阵列式复制 |
（三）标注类命令
标注类命令用于添加尺寸、文字等注释信息，确保图形的可读性和规范性。
| 命令名称（快捷键） | 功能说明 | 操作步骤 |
|---|---|---|
| 线性标注（DLI） | 标注水平或垂直方向的尺寸 | 输入“DLI”→指定起点和终点→拖动鼠标确定尺寸线位置→点击放置尺寸文字 |
| 半径标注（DRA） | 标注圆或圆弧的半径 | 输入“DRA”→选择圆或圆弧→拖动鼠标至合适位置→点击放置半径值 |
| 文字（T） | 添加单行或多行文字 | 输入“T”→指定文字区域→输入文字内容；多行文字输入“MT”，可设置字体、高度、对齐方式等 |
（四）辅助工具类命令
辅助工具类命令帮助用户精确绘图，提高绘图效率和准确性。
| 命令名称（快捷键） | 功能说明 | 操作步骤 |
|---|---|---|
| 对象捕捉（F3） | 捕捉特殊点（端点、中点、圆心等） | 开启状态栏“对象捕捉”按钮→绘制时自动捕捉设置的关键点；可通过“OSNAP”命令自定义捕捉类型 |
| 极轴追踪（F10） | 按指定角度追踪方向 | 开启“极轴追踪”→设置增量角（如15°）→绘制时显示角度线，输入长度即可确定点 |
| 图层（LA） | 管理图形对象的属性（颜色、线型等） | 输入“LA”→新建图层→设置图层名称、颜色、线型→将对象分配至不同图层，便于统一控制 |
命令参数的灵活运用
多数CAD命令支持参数输入，通过合理使用参数可简化操作步骤，实现精确绘图。
- 相对坐标：以基点为原点，输入“@X,Y”表示相对于基点的位移，如输入“@50,30”表示向右50、向上30。
- 极坐标：输入“@长度<角度”，如“@100<45”表示长度为100、角度为45°的方向。
- 命令选项：执行命令时，命令行会显示可选项，如绘制圆时输入“3P”选择三点画圆，“T”选择相切相切半径，用户需留意命令行提示，及时选择对应选项。
高效使用命令的技巧

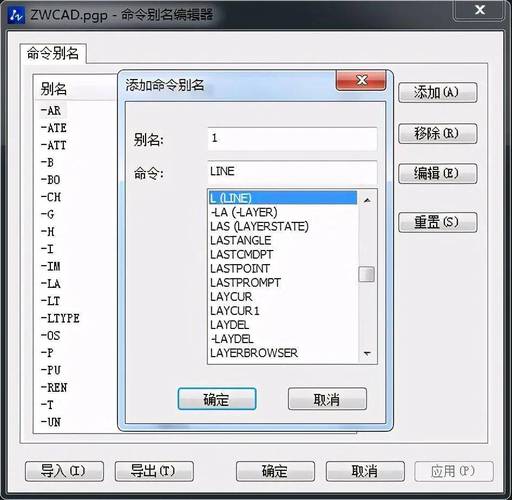

- 自定义快捷键：通过“选项→文件→自定义→编辑程序参数”修改快捷键，将常用命令设置为更易记忆的组合（如将“修剪”设置为“TR”）。
- 命令重复与撤销：按“空格”或“回车”可重复执行上一命令；输入“U”或按“Ctrl+Z”撤销上一步操作，输入“REDO”恢复撤销。
- 块（B）与属性定义（ATT）：将常用图形（如门窗、符号）定义为块，插入时通过“INSERT”命令调用，可大幅减少重复绘图；添加属性定义后，块可携带文字信息（如编号、名称），插入时自动提示输入。
相关问答FAQs
Q1：CAD中如何快速选择多个对象？
A：选择对象时，可通过以下方式批量操作：
- 窗口选择（W）：从左向右拖动鼠标，完全包含在矩形框内的对象被选中。
- 交叉窗口选择（C）：从右向左拖动鼠标，与矩形框相交或完全包含的对象均被选中。
- 快速选择（QSELECT）：输入“QSELECT”，设置对象类型、图层、颜色等条件，一键选中符合条件的所有对象。
Q2：命令执行过程中如何中断或退出？
A：在命令执行过程中，若需中断当前操作，可直接按键盘“Esc”键，命令会自动终止并返回初始状态；若需退出CAD程序，可通过输入“QUIT”命令或点击窗口右上角的“关闭”按钮，若有未保存的更改,系统会提示保存。
