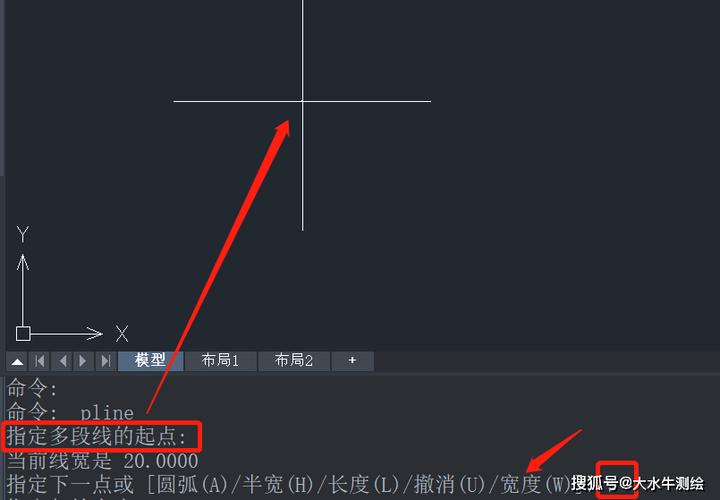

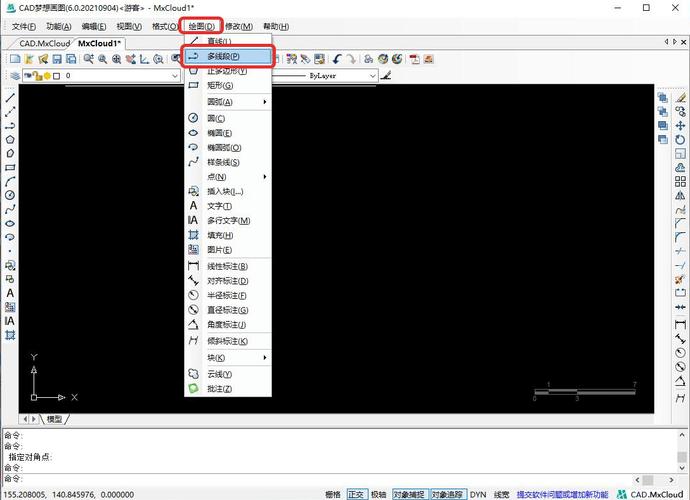

在CAD软件中，多段线（Polyline）是一种常用的绘图对象，它由直线段和圆弧段组合而成，作为一个整体对象存在，测量多段线的长度是设计和绘图过程中常见的需求，例如计算道路总长、管道铺设长度、材料用量等，CAD提供了多种方法来查询多段线的长度,掌握这些命令和技巧能显著提高工作效率。
直接查询法：LIST命令和属性面板
最简单直接的方法是使用LIST命令或通过对象属性面板查看多段线的长度信息。
-
LIST命令
LIST命令会列出选定对象的详细信息，包括类型、图层、位置、几何参数等，对于多段线，它会显示总长度、面积（如果是闭合多段线）、顶点数量等数据。
操作步骤：- 在命令行输入
LIST并按回车，或通过“常用”选项卡“特性”面板中的“列表”按钮执行。 - 选择需要查询的多段线对象，按回车确认。
- 弹出的文本窗口会显示多段线的详细信息，长度”即为所求值。
- 在命令行输入
-
特性面板（Ctrl+1）
特性面板是动态显示对象属性的浮动窗口，操作更直观。
操作步骤：- 选择多段线对象。
- 按快捷键
Ctrl+1打开特性面板，或在“常用”选项卡“特性”面板中点击“特性”图标。 - 在面板中找到“几何图形”类别下的“长度”参数，即可直接查看数值。
快速测量法：DIST命令和DI命令
DIST（或其简写DI）命令通常用于测量两点之间的距离，但结合多段线的特性,也可快速获取其长度。
操作步骤：
- 输入
DI命令并回车。 - 命令行提示“指定第一个点：”时，选择多段线的起点（或任意一个顶点）。
- 命令行提示“指定第二个点：”时，选择多段线的终点（最后一个顶点）。
- 命令行会显示距离值，但需注意：此方法仅适用于直线段组成的多段线，若多段线包含圆弧段，测量结果将不准确，因为DIST命令无法自动沿多段线路径累加长度。
高效实用法：LENGTHEN命令（LEN）
LENGTHEN命令是专门用于修改对象长度或角度的工具，但查询功能非常便捷,尤其适合动态查看多段线总长度。
操作步骤：
- 输入
LENGTHEN（或简写LEN）命令并回车。 - 命令行提示“选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]：”时，直接选择多段线。
- 命令行会立即显示当前多段线的“长度”值，且无需确认即可继续选择其他对象查询。
优点：操作简单，无需额外窗口,适合批量查询多个多段线的长度。
专业测量法：AREA命令（AA）
AREA命令主要用于计算面积，但通过“对象（O）”选项，可以快速获取闭合多段线的长度（周长），对于开放多段线，需结合“加法（A）”选项手动累加各段长度。
-
闭合多段线
操作步骤：- 输入
AREA（或简写AA）命令并回车。 - 输入
O（对象）并回车。 - 选择闭合多段线，命令行会显示“面积”和“周长”，其中周长即为其长度。
- 输入
-
开放多段线
开放多段线无周长概念，需通过“加法”选项分段测量：- 输入
AA命令，输入A（加法）并回车。 - 输入
O（对象），依次选择多段线的每一段直线或圆弧（需提前分解多段线，或使用“边界”命令创建分段对象）。 - 命令行会累加显示“总面积”，实际为各段长度之和。
- 输入
注意：此方法操作较繁琐,仅适用于无法直接查询开放多段线长度的特殊情况。
批量处理法：LISP程序或插件

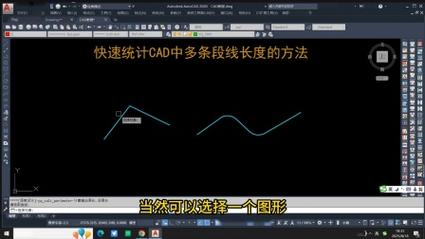

对于需要批量测量多段线长度的场景,可通过LISP程序或第三方插件实现自动化。
-
简单LISP程序
以下LISP代码可快速选择多个多段线并输出长度：(defun c:PLLEN (/ ss i ename len) (setq ss (ssget '((0 . "POLYLINE,LWPOLYLINE")))) (if ss (progn (setq i 0) (while (< i (sslength ss)) (setq ename (ssname ss i) len (vlax-curve-getDistAtPoint ename (vlax-curve-getEndPoint ename))) (princ (strcat "\n多段线长度: " (rtos len 2 2))) (setq i (1+ i)) ) ) ) (princ) )将代码保存为
.lsp文件，通过APPLOAD命令加载后，输入PLLEN即可执行批量查询。 -
第三方插件
如“CAD工具箱”“迅捷CAD工具”等插件，提供批量测量、统计功能，支持导出结果到Excel,适合大型图纸处理。
多段线长度测量方法对比
| 方法 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| LIST命令 | 单个多段线，需详细信息 | 信息全面，包含其他属性 | 弹出文本窗口，操作稍繁琐 |
| 特性面板（Ctrl+1） | 单个多段线，实时查看 | 直观，无需输入命令 | 需手动选择对象 |
| DIST（DI）命令 | 直线多段线的快速测量 | 操作简单，无需额外工具 | 不含圆弧段，结果不准确 |
| LENGTHEN（LEN）命令 | 单个或多个多段线的快速查询 | 命令行直接显示，效率高 | 无历史记录，无法导出 |
| AREA（AA）命令 | 闭合多段线或分段累加 | 适合闭合对象，可计算面积 | 开放多段线操作复杂 |
| LISP/插件 | 批量测量，自动化处理 | 高效，支持批量导出 | 需额外配置，学习成本 |
相关问答FAQs
Q1: 为什么使用DIST命令测量多段线长度时结果不准确？
A: DIST命令默认测量两点之间的直线距离，而多段线可能包含多个直线段和圆弧段，若多段线非直线（如含圆弧或折线），DIST命令仅计算起点与终点的直线距离，无法沿多段线路径累加实际长度,此时应使用LENGTHEN命令或LIST命令获取准确长度。
Q2: 如何快速批量导出多个多段线的长度数据？
A: 可通过以下两种方法实现：
- LISP程序：加载如“PLLEN”等批量测量LISP程序，选择所有多段线后，命令行会依次输出长度结果，可手动复制到Excel。
- 第三方插件：使用“CAD工具箱”等专业插件，其“批量测量”功能支持选择多个多段线，直接生成包含长度、名称等数据的表格，并可一键导出为Excel文件,适合大规模数据处理。
