在CAD软件中设计衣柜时，熟练运用相关命令可以大幅提升绘图效率和精度，衣柜设计通常涉及二维平面布局、三维建模以及尺寸标注等环节，不同阶段需要配合使用不同的CAD命令,以下将详细解析衣柜设计中的核心命令及其应用场景。
在二维绘图阶段，基础命令是构建衣柜框架的关键，LINE（直线）命令用于绘制衣柜的外轮廓线和内部隔板，例如通过输入“L”激活命令，依次指定起点和终点即可完成直线绘制，OFFSET（偏移）命令则常用于生成柜门、抽屉的平行线，如设置偏移距离为50mm，可快速创建柜体内部的分隔结构，对于矩形柜体，RECTANG（矩形）命令比连续绘制直线更高效，输入“REC”后指定两个对角点即可生成标准矩形，再通过CHAMFER（倒角）或FILLET（圆角）命令调整柜体边角，例如设置圆角半径为20mm可使柜体更美观，当需要绘制衣柜内部的挂衣杆或层板时，XLINE（构造线）命令能帮助快速生成辅助线,确保布局均匀。

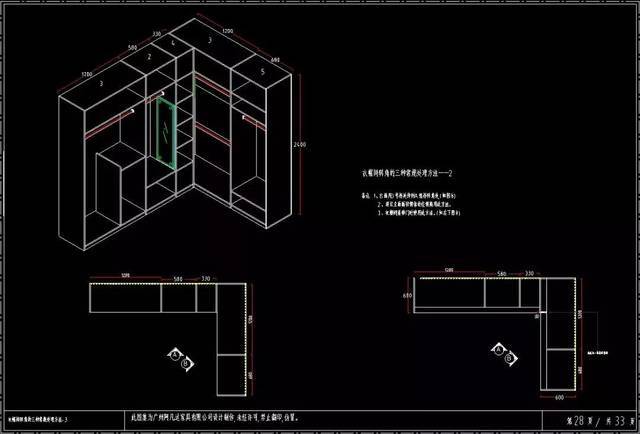

三维建模阶段，命令的使用更为复杂但效果更直观，BOX（长方体）命令是构建柜体主体的核心工具，输入“BOX”后依次指定长方体的角点、长宽高参数，例如输入“L 1000,600,600”可生成一个宽1米、深0.6米、高0.6米的柜体基础模型，对于柜门等需要细节的部分，EXTRUDE（拉伸）命令可将二维轮廓转化为三维实体，先使用PLINE（多段线）绘制柜门截面，再通过拉伸命令设置高度值即可完成，若需制作镂空门板或格栅，LOFT（放样）命令能基于多个截面生成复杂曲面，而REVOLVE（旋转）命令则适用于绘制圆形拉手等旋转体部件，布尔运算命令如UNION（并集）、SUBTRACT（差集）和INTERSECT（交集）在组合柜体部件时必不可少,例如通过差集运算可在柜体上挖出抽屉滑轨的凹槽。
尺寸标注和图层管理是保证衣柜设计规范性的重要环节，DIMLINEAR（线性标注）命令用于标注柜体长度、宽度等尺寸，输入“DIMLIN”后选择标注对象即可自动生成尺寸线，若需标注倾斜的层板或隔板，则应使用DIMALIGNED（对齐标注）命令，图层管理命令LAYER（图层）能帮助区分不同部件，例如创建“柜体”“柜门”“标注”等图层，分别设置不同颜色和线型，可使图纸更清晰，当需要修改已绘制的对象时，MATCHPROP（特性匹配）命令能快速统一线型、颜色等属性，而ARRAY（阵列）命令在绘制均匀分布的抽屉或柜门时尤为高效，例如通过矩形阵列命令设置行数为3、列数为1，间距为200mm,可快速生成多层抽屉布局。

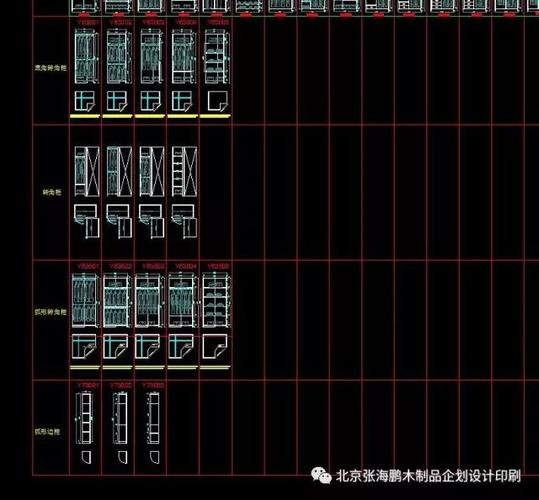

在衣柜设计的后期处理中，块命令和打印设置也至关重要，BLOCK（块）命令可将重复使用的部件（如拉手、铰链）定义为块，插入时只需指定插入点和缩放比例，避免重复绘制，属性定义命令ATTDEF可为块添加文字信息，如柜门编号或材质说明，打印设置命令PLOT（打印）用于调整图纸比例和线宽，确保输出效果符合要求，QSELECT（快速选择）命令能根据图层、颜色等属性快速选中对象,便于批量修改。
以下为衣柜设计中常用CAD命令的速查表：
| 命令类型 | 命令名称 | 功能描述 | 应用场景举例 |
|---|---|---|---|
| 二维绘图 | LINE (L) | 绘制直线 | 柜体外轮廓线、隔板线条 |
| 二维绘图 | OFFSET (O) | 创建平行对象 | 柜门、抽屉的平行线生成 |
| 二维绘图 | RECTANG (REC) | 绘制矩形 | 柜体基础框架 |
| 三维建模 | BOX | 创建长方体 | 柜体主体结构 |
| 三维建模 | EXTRUDE (EXT) | 将二维对象拉伸为三维实体 | 柜门、层板的三维化 |
| 三维建模 | UNION (UNI) | 合并多个对象 | 组合柜体部件 |
| 尺寸标注 | DIMLINEAR (DIMLIN) | 创建线性标注 | 标注柜体长度、宽度 |
| 图层管理 | LAYER (LA) | 管理图层属性 | 区分柜体、柜门、标注等不同元素 |
| 块操作 | BLOCK (B) | 创建块对象 | 定义拉手、铰链等重复部件 |
相关问答FAQs
Q1：在CAD中如何快速绘制衣柜内部的多个抽屉？
A1：可使用“矩形（REC）”命令绘制单个抽屉的二维轮廓，然后通过“阵列（ARRAY）”命令进行批量复制，具体步骤如下：1）输入“ARRAY”命令，选择矩形对象；2）在弹出的对话框中选择“矩形阵列”，设置行数为抽屉层数（如3行），列数为1，行偏移距离为抽屉高度（如200mm）；3）确认后即可生成均匀分布的多个抽屉轮廓，也可结合“偏移（O）”命令生成抽屉边框，再使用“修剪（TR）”命令调整细节。
Q2：如何将CAD中的衣柜设计图导出为可编辑的格式以便其他软件使用？
A2：CAD支持多种格式导出，常用方法如下：1）点击“文件”-“另存为”，在“保存类型”下拉菜单中选择“DXF”格式，这是一种通用的CAD交换格式，可被大多数设计软件打开编辑；2）若需导出为三维模型，可选择“STL”格式，适用于3D打印或三维软件渲染；3）若需导出为图片，可选择“JPG”或“PNG”格式，在“选项”中设置分辨率（如300dpi）以保证清晰度，导出时需注意检查图层和对象是否完整,避免信息丢失。
