在CAD软件中，绘制半圆是常见的操作需求，掌握半圆命令的使用方法能显著提升绘图效率，半圆的绘制通常基于圆的修改或直接通过特定参数生成，以下是关于CAD半圆命令的详细说明，包括多种绘制方法、操作步骤及注意事项。

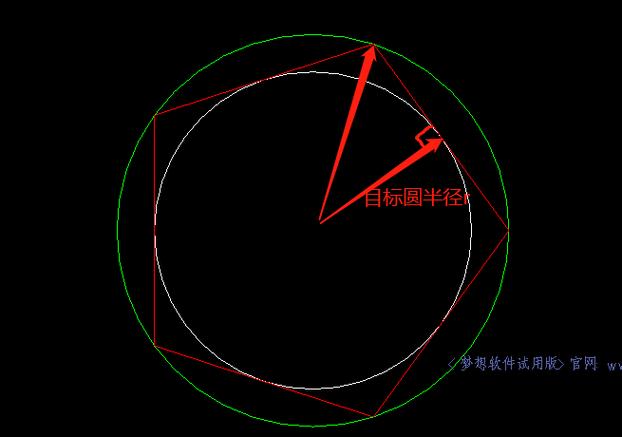

（图片来源网络，侵删）
在CAD中，半圆并非独立的命令，而是通过圆弧或圆的编辑功能实现的，最常用的方法有两种：一是通过绘制圆弧并设置参数生成半圆，二是通过绘制完整圆后进行修剪，具体操作需根据软件版本（如AutoCAD、中望CAD等）和绘图习惯选择,以下是详细步骤说明。
使用圆弧命令绘制半圆
圆弧命令（ARC）是绘制半圆的核心工具，通过指定起点、端点和半径（或角度）可直接生成半圆,操作步骤如下：
- 启动圆弧命令：在命令行输入
ARC或点击“绘图”工具栏中的圆弧图标，也可通过菜单栏“绘图”→“圆弧”选择。 - 选择绘制方式：CAD提供多种圆弧绘制方式，半圆需使用“起点、端点、角度”或“起点、圆心、角度”模式，推荐使用前者,操作更直观。
- 指定起点和端点：在绘图区点击确定半圆的起点（如左侧端点），然后拖动鼠标到终点（如右侧端点）,两点距离将决定半圆的直径。
- 设置角度参数：命令行提示“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半径(R)]：”时，输入
A选择角度，再输入180（半圆角度为180度），按回车键完成绘制。- 注意事项：起点和端点的顺序会影响半圆的开口方向，若半圆开口向下，可在指定起点后输入
CE选择圆心模式，先确定圆心位置,再输入角度180度。
- 注意事项：起点和端点的顺序会影响半圆的开口方向，若半圆开口向下，可在指定起点后输入
通过修剪圆命令生成半圆
若已有完整圆或需要基于圆心对称的半圆,修剪法更为高效：
- 绘制完整圆：使用
CIRCLE命令绘制一个圆，圆心为半圆的圆心,半径为半圆半径。 - 启动修剪命令：输入
TRIM或点击“修剪”图标，选择圆作为修剪对象,按回车键确认。 - 指定修剪边界：在圆上绘制一条直线作为修剪边界（如直径）,确保直线穿过圆心并与圆相交于两点。
- 执行修剪：点击圆的上方或下方区域（需删除的部分），即可得到半圆，完成后可删除辅助直线。
- 优化技巧：使用“对象捕捉”功能确保直线通过圆心，避免半圆半径偏差，若需多个半圆,可复制已修剪的半圆并调整位置。
其他绘制方法
- 多段线命令（PLINE）：输入
PLINE，指定起点后选择“圆弧(A)”选项，设置角度为180度，再输入端点坐标,可直接绘制闭合或开放的半圆多段线。 - 块定义法：将常用半圆定义为块，插入时通过缩放调整大小,适合重复绘制相同半圆的场景。
参数化绘制与动态修改
在CAD高版本中,可通过参数化功能实现半圆的动态调整：

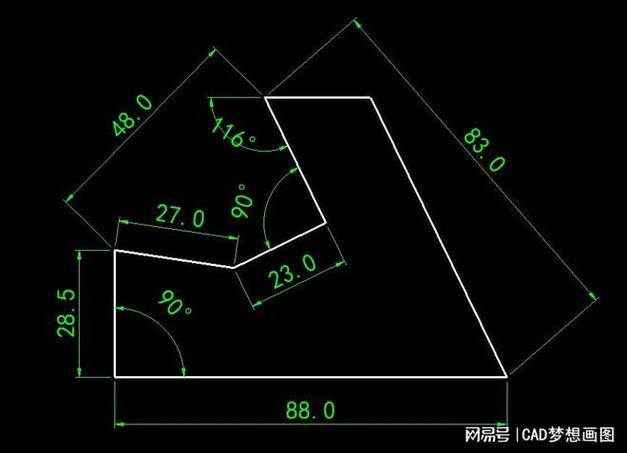

（图片来源网络，侵删）
- 几何约束：绘制半圆后，使用“几何约束”工具添加“相切”或“同心”约束,确保半圆与其他对象的位置关系。
- 尺寸约束：标注半圆的半径或直径尺寸，双击尺寸数值可动态修改半圆大小,图形会自动更新。
常见问题与解决方案
- 半圆不闭合：检查圆弧角度是否为180度，或修剪时边界是否与圆完全相交，可通过“特性”面板（Ctrl+1）查看并修改圆弧参数。
- 半圆方向错误：在圆弧命令中，若起点和端点位置颠倒，半圆会反向生成，可通过输入
A后调整角度正负值（如输入-180）改变方向。
半圆绘制技巧总结

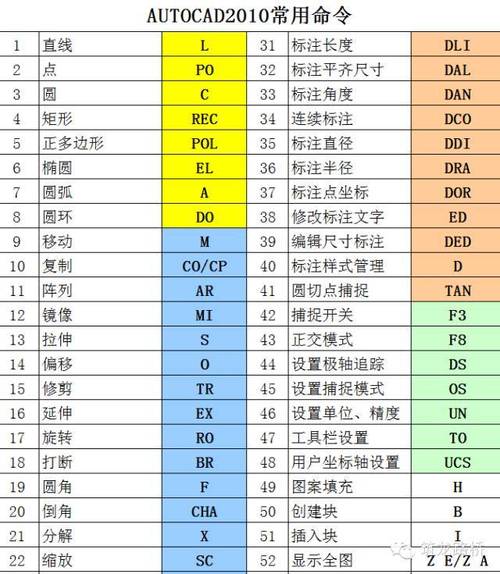

- 快捷键应用：熟练使用命令行输入（如
ARC、TRIM）比鼠标点击更高效,尤其在绘制复杂图形时。 - 图层管理：将半圆放置在独立图层,便于修改和显示控制。
- 坐标输入：通过绝对坐标（如
0,0）或相对坐标（如@10,0）精确控制起点和端点位置,避免手动拖动误差。
相关问答FAQs
问题1：如何快速绘制多个相同半径的半圆？
解答：可使用“复制”（COPY）或“阵列”（ARRAY）命令，先绘制一个半圆，输入COPY选择半圆，指定基点后输入位移距离或通过对象捕捉定位到新位置，若需环形分布，使用“极阵列”（ARRAYPOLAR）,设置项目数量和填充角度即可。
问题2：半圆的半径或直径如何精确标注？
解答：使用“标注”工具栏中的“线性标注”（DIMLINEAR）或“直径标注”（DIMDIAMETER），对半圆标注直径时，需先捕捉半圆的两个端点，系统会自动显示直径符号（Ø）；若标注半径，使用“半径标注”（DIMRADIUS），点击半圆弧即可显示半径值，标注后可通过“标注样式管理器”调整文字大小和位置。
