CAD中的SNAP命令是精确绘图的核心工具之一，它通过限制光标移动的间距来提高绘图的准确性和效率，无论是绘制简单的二维图形还是复杂的三维模型，SNAP命令都能帮助用户快速捕捉到特定的坐标点，避免手动输入坐标时的误差，下面将详细介绍SNAP命令的功能、使用方法、设置选项及实际应用场景。

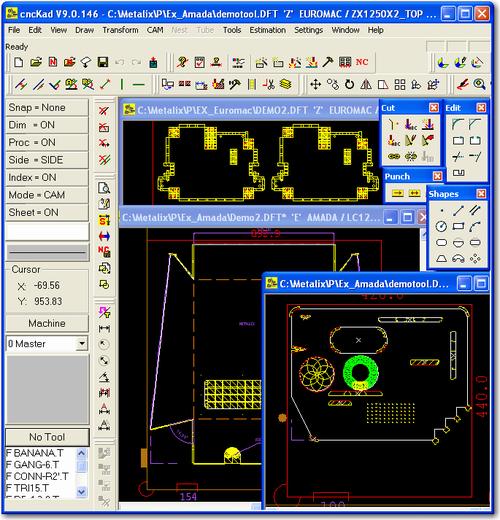

SNAP命令的全称是“对象捕捉”，它更准确地应称为“捕捉模式”，用于控制光标在绘图区域中的移动步长，通过启用SNAP，用户可以将光标锁定到预设的网格点或特定对象的关键点上，从而实现精确绘图，SNAP命令的启用方式有多种，包括通过状态栏开关、命令行输入或快捷键组合，在实际操作中，SNAP通常与GRID（网格显示）命令配合使用，GRID命令用于显示可见的参考网格,而SNAP则控制光标在网格上的移动精度。
SNAP命令的基本设置可以通过“草图设置”对话框完成，用户可以通过输入命令“DSETTINGS”或右键单击状态栏中的“捕捉模式”选项来打开该对话框，在对话框中，“捕捉和栅格”选项卡提供了SNAP的主要设置参数。“捕捉间距”用于设置光标在X轴和Y方向上的最小移动距离，用户可以根据绘图比例输入合适的数值，如建筑图纸中常用1000mm，而机械图纸中可能使用1mm。“捕捉类型”选项允许用户选择“栅格捕捉”或“极轴捕捉”，栅格捕捉”又可分为“矩形捕捉”和“等轴测捕捉”，前者适用于常规绘图,后者则用于绘制等轴测图。
SNAP命令的高级功能包括“对象捕捉追踪”和“动态输入”的联动，当启用“对象捕捉追踪”时，光标可以沿基于对象捕捉点的对齐路径进行移动，从而实现更复杂的几何关系定位，绘制一条直线与已有圆的象限点保持水平对齐时，只需开启“象限点”捕捉并追踪，即可轻松完成，SNAP的“极轴追踪”功能允许用户按指定角度和距离绘制对象，这对于斜线或角度图形的绘制尤为有用，极轴角可以手动设置，如15°、30°等，也可以根据需要启用“增量角”或“附加角”。
在不同类型的绘图中，SNAP命令的应用场景各有侧重，在机械制图中，SNAP常用于确保零件尺寸的精确性，如绘制孔的中心距或轴的对称线，用户可将捕捉间距设置为与零件的最小尺寸单位一致，如0.5mm或1mm，在建筑设计中，SNAP则有助于对齐墙体、门窗等构件，通常结合“中点捕捉”和“端点捕捉”使用，以提高布局效率，对于电气图纸，SNAP的“节点捕捉”功能可帮助精确定位连接点,避免线路交叉或错位。
SNAP命令的快捷操作也是提升绘图效率的关键，通过按“F9”键可以快速切换SNAP的启用和关闭状态，而“Ctrl+右键单击”绘图区域则能临时调用对象捕捉菜单，无需频繁进入设置对话框，在绘制过程中，输入“SNAP”命令后选择“设置”选项，可直接打开“草图设置”对话框，这种命令行操作方式适合习惯键盘操作的用户，对于需要临时禁用SNAP的情况，只需按住“F3”键或输入“SNAP OFF”即可,而无需完全退出捕捉模式。
SNAP命令的局限性也需要注意，在某些情况下，过小的捕捉间距可能导致光标移动迟缓，尤其是在处理大型图纸时，建议根据实际需求动态调整捕捉间距，或在不同绘图阶段使用不同的捕捉模式，SNAP仅适用于二维或三维视图中的平面绘图，对于复杂的三维对象操作，需结合“三维捕捉”或“对象捕捉”的高级选项使用，在绘制三维模型时，可启用“三维对象捕捉”来捕捉边的中点或面的象限点。
为了更好地理解SNAP命令的实际应用,以下通过一个表格对比不同捕捉模式的特点及适用场景：
| 捕捉模式 | 功能描述 | 适用场景 |
|---|---|---|
| 端点捕捉 | 捕捉直线、圆弧的端点 | 连接图形或定义边界 |
| 中点捕捉 | 捕捉直线、圆弧的中点 | 对称图形绘制或尺寸标注 |
| 圆心捕捉 | 捕捉圆、圆弧的圆心 | 绘制同心圆或环形阵列 |
| 象限点捕捉 | 捕捉圆、圆弧的象限点（0°、90°等） | 对齐水平或垂直图形 |
| 交点捕捉 | 捕捉对象的交点 | 线路交叉或图形相交处 |
| 垂足捕捉 | 捕捉垂直点 | 绘制垂直线或正交投影 |
| 切点捕捉 | 捕捉与对象的切点 | 绘制圆的切线或相切连接 |
| 节点捕捉 | 捕捉点对象或标注的定义点 | 电气图纸或点位标注 |
在实际操作中，用户可能需要同时启用多种捕捉模式，此时可通过“对象捕捉”选项卡设置“运行捕捉”模式，使多个捕捉选项同时生效，在绘制机械零件时，可同时启用“端点捕捉”和“圆心捕捉”，以便快速切换捕捉目标，SNAP命令的“自适应捕捉”功能可根据图形缩放自动调整捕捉精度,确保在不同视图比例下均能保持精确捕捉。
SNAP命令的另一个重要应用是与“块”和“属性”的结合使用，在创建带有属性的块时，可通过SNAP捕捉块的基点或属性的位置，确保块插入时的对齐精度，在建筑图纸中插入门窗块时，使用“中点捕捉”可将块精确放置在墙体中心，SNAP的“捕捉到延长线”功能允许用户捕捉对象延伸线上的虚拟点,这对于绘制辅助线或构造线非常有用。
对于初学者而言，SNAP命令的常见误区包括混淆SNAP与GRID的功能，或过度依赖捕捉导致灵活性降低，GRID仅用于视觉参考，而SNAP控制光标移动；在需要自由绘制时，应及时关闭SNAP，部分用户可能忽略“临时捕捉”的使用，即通过“临时追踪点”或“自临时追踪点”功能实现一次性捕捉,这种操作在处理复杂图形时尤为高效。
SNAP命令是CAD绘图中不可或缺的精确工具，通过合理的设置和灵活的应用，可显著提升绘图效率和准确性，无论是简单的二维图形还是复杂的三维模型，掌握SNAP命令的使用方法都是CAD用户的基本功，在实际工作中，建议用户根据绘图类型和需求，自定义捕捉模式，并结合快捷键和命令行操作,充分发挥SNAP命令的潜力。
相关问答FAQs：
-
问：SNAP命令和GRID命令有什么区别？
答：SNAP命令用于控制光标移动的捕捉间距，限制光标只能按预设步长移动，从而实现精确绘图；而GRID命令仅用于显示可见的参考网格，帮助用户直观判断距离和位置，但不影响光标的实际移动，两者通常配合使用，GRID提供视觉参考,SNAP控制捕捉精度。 -
问：如何在SNAP启用状态下临时禁用捕捉？
答：在SNAP启用状态下，可以通过以下方式临时禁用捕捉：按住“F3”键（部分CAD版本中为“Ctrl”键）的同时进行绘图操作，或输入“SNAP OFF”命令后按回车键，右键单击状态栏的“捕捉模式”选项，选择“关”也可快速关闭捕捉,临时禁用捕捉适用于需要自由绘制或手动输入坐标的场景。
