在AutoCAD中,垂直命令是用于创建或编辑垂直线、垂直对齐对象的关键工具，广泛应用于建筑、机械、电气等工程设计领域，掌握垂直命令的使用方法，能够显著提高绘图效率和精度，本文将详细介绍AutoCAD中垂直命令的类型、操作步骤、应用场景及注意事项，并结合实例说明其具体使用方法。
垂直命令的主要类型及功能
AutoCAD中的垂直命令主要包括“垂直”几何约束、“对齐”命令、“旋转”命令以及“正交模式”等，这些工具从不同角度实现垂直关系的创建与控制，以下是各命令的核心功能对比：
| 命令名称 | 主要功能 | 适用场景 |
|---|---|---|
| 几何约束（垂直） | 约束两条直线或多段线始终保持垂直关系，当修改对象时自动维持垂直性 | 参数化设计，需要动态保持垂直关系的图形 |
| 对齐命令（ALIGN） | 通过指定源点和目标点，将对象移动并对齐至新位置，可同时实现水平和垂直对齐 | 调整图形位置，确保对象与参考边垂直对齐 |
| 旋转命令（ROTATE） | 以指定基点旋转对象，结合极轴追踪或对象捕捉实现精确垂直角度（90°、270°等） | 单个对象的垂直调整，无需动态约束的场景 |
| 正交模式（ORTHO） | 限制光标在水平和垂直方向移动，确保手动绘制或移动对象时自动生成垂直线 | 快速绘制垂直线段，辅助手动操作 |
垂直命令的操作步骤详解
几何约束（垂直）的应用
几何约束是参数化设计中的核心工具,操作步骤如下：
- 步骤1：在“参数化”选项卡中点击“几何约束”→“垂直”。
- 步骤2：依次选择需要约束的两条直线（例如选择水平线后，再选择垂直线）。
- 步骤3：约束完成后，两条直线将始终保持垂直，若移动其中一条直线，另一条会自动调整角度以维持垂直关系。
- 注意事项：几何约束需在“参数化”模式下使用，且约束对象需为二维线段或未块参照。
对齐命令（ALIGN）的垂直对齐
对齐命令通过三点对齐实现垂直控制,具体操作如下：
- 步骤1：输入命令
ALIGN并回车，选择需要对齐的对象。 - 步骤2：指定源对象的第一个点（如矩形的左下角），然后指定目标对象的第一个点（如参考线的端点）。
- 步骤3：指定源对象的第二个点（如矩形的右下角），目标对象的第二个点需与第一个点形成垂直方向（如参考线的正上方端点）。
- 步骤4：根据提示选择“基于对齐点缩放对象”，完成垂直对齐。
- 技巧：结合“对象捕捉”中的“垂足”模式，可精确选择垂直目标点。
旋转命令（ROTATE）的垂直调整
旋转命令通过角度控制实现垂直,操作流程如下：
- 步骤1：选择需要旋转的对象，输入
ROTATE命令并回车。 - 步骤2：指定基点（如圆心或端点），输入角度值
90或-90（顺时针或逆时针旋转90°）。 - 步骤3：若需动态调整，可启用“极轴追踪”并设置增量角为90°，通过拖动光标实现快速垂直旋转。
- 扩展功能：使用“参照（R）”选项，可通过指定当前角度与目标角度（如选择两条直线作为参照）实现精确垂直旋转。
正交模式（ORTHO）的辅助绘制
正交模式是最基础的垂直工具,操作简单：
- 步骤1：点击状态栏的“正交”按钮或按
F8键启用。 - 步骤2：使用直线（LINE）命令绘制线段时，光标将自动限制在水平或垂直方向，移动鼠标即可生成垂直线。
- 组合应用：结合“对象捕捉”的“端点”或“交点”模式，可确保垂直线与其他对象精确连接。
垂直命令的高级应用技巧
-
动态块中的垂直参数
在动态块编辑器中，添加“垂直”参数和拉伸动作，可创建能自动维持垂直关系的动态块，门图块在调整宽度时，门把手始终保持与门边垂直。 -
三维绘图中的垂直对齐
使用“对齐”命令时，若选择三维对象，可通过指定三个源点和三个目标点实现空间垂直对齐，如将管道垂直连接至设备接口。 -
快捷键与自定义命令

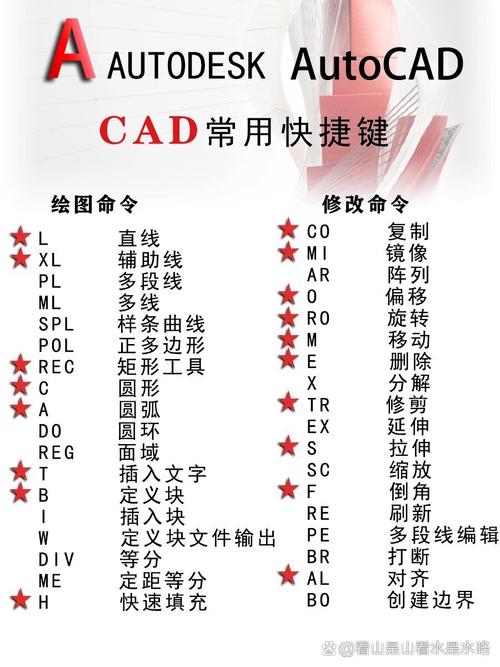

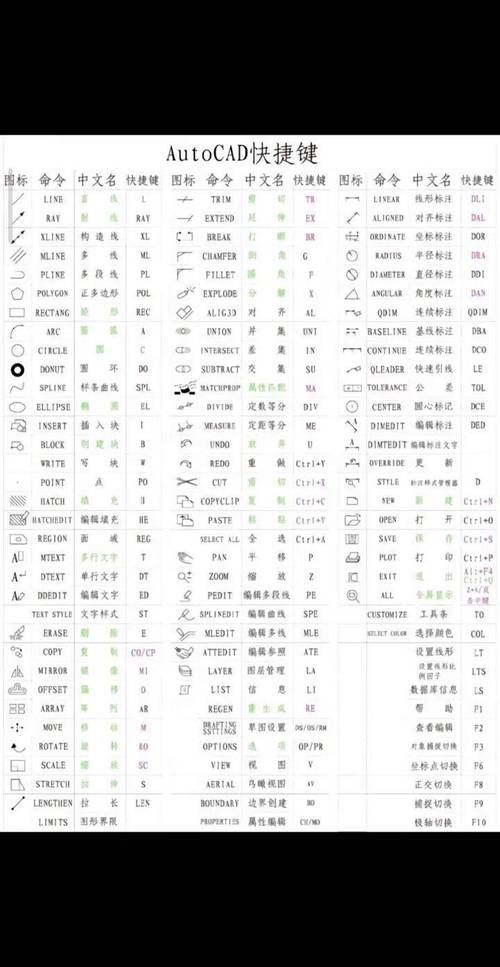

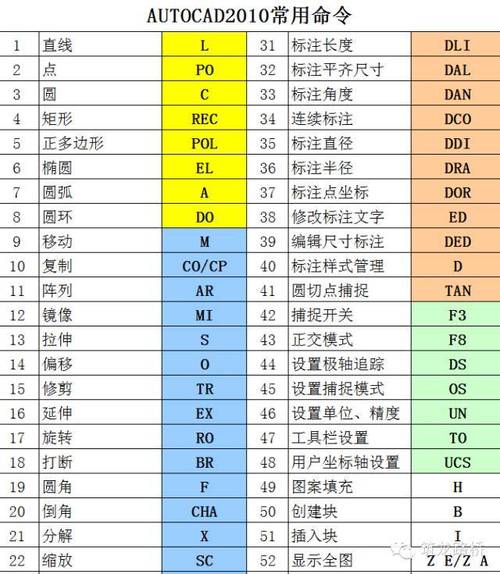

可通过L+<F8>（正交模式下快速绘制垂直线）或DI（距离命令）验证两条直线是否垂直，可通过自定义CUI文件创建垂直命令的快捷按钮。
（图片来源网络，侵删）
常见问题及注意事项
-
约束冲突处理
当多个几何约束（如垂直与平行）同时作用于同一对象时，可能导致约束冲突，需通过“参数化”选项卡中的“全部隐藏”或“删除约束”功能排查冲突。 -
精度控制
垂直命令的精度依赖于“对象捕捉”和“极轴追踪”的设置，建议在“选项”对话框中调整“捕捉和栅格”的极轴角增量，确保垂直角度的精确性。
相关问答FAQs
问题1：如何使用垂直约束确保两条直线始终保持垂直，即使移动其中一条直线？
解答：在“参数化”选项卡中，点击“几何约束”→“垂直”，依次选择两条直线，添加约束后，两条直线将始终保持垂直关系，若移动其中一条直线，另一条会自动调整角度以维持垂直，需注意，约束对象需为未块参照的二维线段，且“参数化”模式需保持启用状态。
问题2：在三维绘图中，如何将一个对象垂直对齐到另一个倾斜的平面上？
解答：使用ALIGN命令，选择需要对齐的对象后，依次指定源对象的三个点（如三角形的三个顶点），再指定目标平面上对应的三个点（需通过“对象捕捉”的“垂足”模式确保垂直关系），最后选择“基于对齐点缩放对象”，即可实现三维空间中的垂直对齐，可结合“UCS”命令调整用户坐标系，简化垂直对齐操作。
