在CAD软件的操作中，补全命令是提升绘图效率、保证图形完整性的重要工具，尤其在处理复杂图形或修改已有设计时，能够快速填补缺口、闭合线条或修复不完整的几何元素，本文将详细解析CAD补全命令的类型、应用场景、操作方法及注意事项，并结合实例说明其具体使用方式,帮助用户更好地掌握这一功能。
CAD补全命令的核心类型及功能
CAD软件中的补全命令主要针对图形中的“断点”“缺口”或“不闭合”问题，通过算法自动生成连接线或填充区域，确保图形的几何完整性，常见的补全命令包括以下几类,其功能及应用场景各有侧重：
闭合命令（CLOSE/COMMAND）
功能：将开放线条（如直线、多段线、圆弧）的起点和终点连接，形成闭合图形。
适用场景：
- 绘制多边形时，未手动闭合起点和终点；
- 修剪或打断操作后，图形出现开放边；
- 需要将开放线条转换为面域或多段线时。
操作方法：- 输入命令
CLOSE，按回车键； - 或选择开放线条后，右键单击选择“闭合”选项（部分CAD版本支持）；
- 对于多段线，可通过
PEDIT命令选择“闭合”子项。
- 输入命令
倒角与圆角命令（CHAMFER/FILLET）
功能：通过直线连接或圆弧过渡，填补两条线段的夹角缺口，实现“补全”效果。
适用场景：
- 直线与直线、直线与圆弧之间的非垂直连接；
- 需要平滑过渡的机械零件边缘（如圆角处理）；
- 修复因修剪不当产生的尖锐缺口。
操作方法：- 倒角（CHAMFER）：设置距离参数后，选择两条线段，CAD会自动生成指定长度的直线连接；
- 圆角（FILLET）：设置半径参数后，选择两条线段，CAD会生成指定半径的圆弧过渡。
延伸命令（EXTEND）
功能：将选定的线条延伸至其他对象边界，填补“未到达”的缺口。
适用场景：
- 直线、圆弧等未与其他图形相交（如墙体线未对齐）；
- 修剪操作后，需要恢复部分线条的完整性。

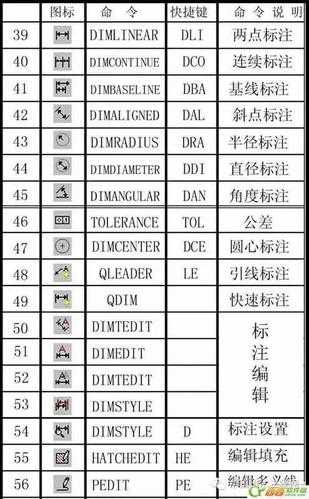

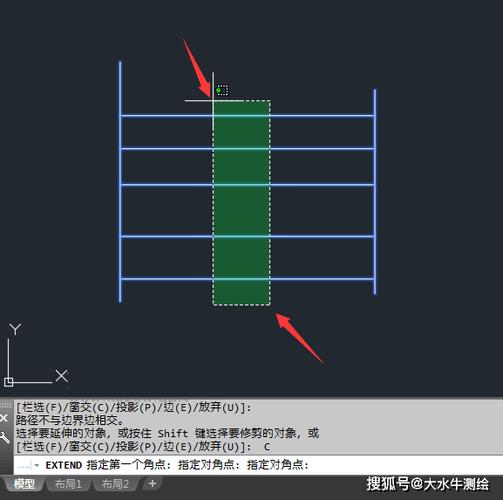

操作方法：- 输入
EXTEND命令，选择边界对象（如一条直线作为延伸目标）； - 选择需要延伸的线条，CAD会自动将其延伸至边界。
- 输入
拉伸命令（STRETCH）
功能：通过移动对象的指定部分，填补或调整图形中的空缺区域。
适用场景：
- 调整图形长度时，避免手动重新绘制；
- 修复因尺寸修改产生的局部缺口（如加长墙体后需补充门窗洞口）。
操作方法：- 使用交叉窗口选择需要调整的图形部分；
- 指定基点和位移点，CAD会移动选中部分，并自动延伸或连接相邻线条。
填充命令（HATCH/BOUNDARY）
功能：通过生成填充图案或封闭多段线，填补闭合区域内的空白。
适用场景：
- 需要为封闭区域添加材质或颜色（如地面铺装）；
- 将多个独立线条转换为单一闭合边界（如提取房间轮廓）。
操作方法：- HATCH：选择闭合区域，设置填充图案和比例，生成填充效果；
- BOUNDARY：通过拾取点自动生成闭合多段线边界，适用于复杂区域。
修复命令（RECOVER/REBUILD）
功能：修复损坏或数据丢失的图形文件，补全因异常关闭导致的图形缺失部分。
适用场景：
- CAD文件损坏后打开显示图形不完整；
- 图形中出现“未定义”对象或错误实体。
操作方法：- 输入
RECOVER命令，选择损坏文件，CAD会自动尝试修复并补全缺失数据； - 对于部分版本，可通过
REBUILD命令重建图形数据库。
- 输入

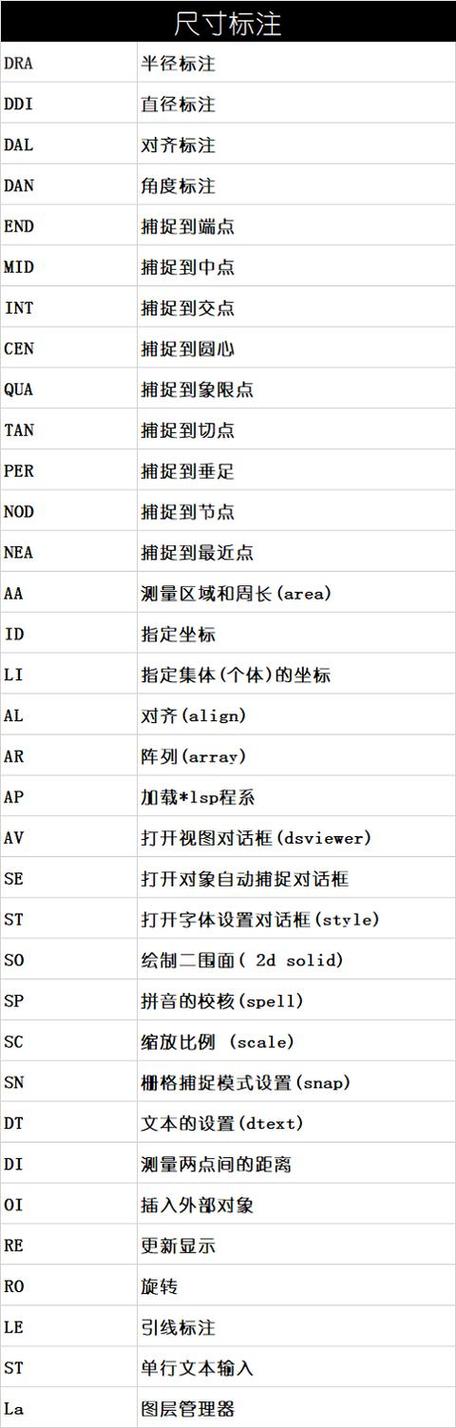

补全命令的操作技巧与注意事项
参数设置的重要性
- 倒角/圆角：需提前设置距离或半径参数，否则可能生成默认值（如半径=0时，倒角效果等同于“延伸+修剪”）；
- 填充：需确保边界完全闭合，否则填充会失败，可通过
BPOLY命令检查边界是否闭合。
选择对象的技巧
- 使用“交叉窗口”选择可提高效率，尤其适用于
STRETCH和EXTEND命令； - 对于复杂图形，先输入
SELECT命令，再使用“栏选”（Fence）或“圈交”（CPolygon）选项，避免误选。
图层与属性匹配
- 补全生成的线条或填充应与原图层属性（颜色、线型）一致，可通过“特性匹配”（MATCHPROP）命令快速复制属性；
- 若补全后图形显示异常，检查是否冻结或锁定了相关图层。
常见错误及解决方法
| 错误现象 | 可能原因 | 解决方案 |
|---|---|---|
| 倒角/圆角无效果 | 两条线共线或距离过近 | 调整线条位置或检查参数设置 |
| 填充失败 | 边界未闭合 | 使用BOUNDARY检查闭合性 |
| 延伸时线条无变化 | 边界选择错误 | 重新选择正确的边界对象 |
| 补全后图形显示为碎片 | 文件数据损坏 | 使用RECOVER命令修复文件 |
综合应用实例
场景：绘制一张机械零件图，因修剪操作导致两条直线出现缺口，需快速补全并平滑连接。
操作步骤：
- 检查缺口：放大缺口区域，确认两条直线未相交，且端点间距较小；
- 使用圆角命令：输入
FILLET，设置半径为5（根据设计要求），依次选择两条直线，生成圆弧过渡； - 验证结果：检查圆弧与直线的连接是否平滑，若不理想，调整半径后重新操作；
- 属性匹配：使用
MATCHPROP命令，将圆弧的线宽、颜色与原直线保持一致。
相关问答FAQs
问题1：为什么使用“闭合”命令时提示“对象不是多段线”？
解答：CLOSE命令仅适用于多段线（POLYLINE），若对象为直线或圆弧，需先通过PEDIT命令将其转换为多段线：输入PEDIT，选择对象后选择“是（Y）”将其合并为多段线，再执行“闭合”子命令。
问题2：如何快速补全多个分散的线条形成的闭合区域？
解答：可使用“边界”（BOUNDARY）命令：输入BOUNDARY，在“孤岛检测”选项中选择“拾取点”，然后单击闭合区域内部，CAD会自动生成一条闭合多段线轮廓，后续可通过“填充”（HATCH）命令添加图案或直接编辑该轮廓。
