在CAD软件中，直线标注是工程制图中最基础也最常用的标注类型之一，主要用于标注直线的长度、角度或两点间的距离，掌握直线标注命令的使用方法，能够显著提高绘图效率和标注的准确性，以下将从命令调用、标注类型、参数设置、常见问题及技巧等方面进行详细说明。

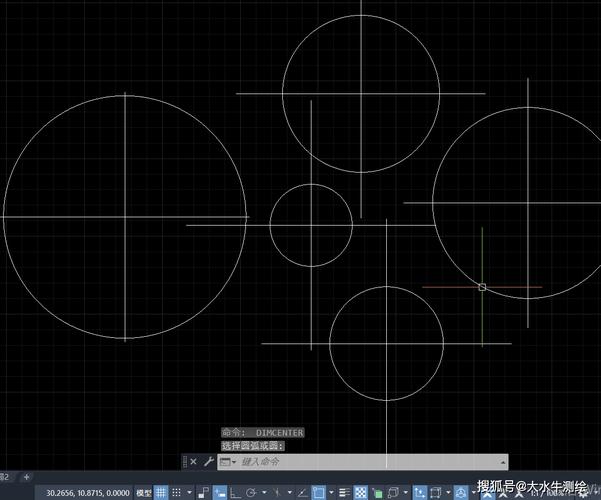

（图片来源网络，侵删）
直线标注命令的调用方式
在CAD中,执行直线标注命令主要有以下几种方式：
- 功能区命令：在“注释”选项卡下的“标注”面板中，点击“线性”按钮（图标为矩形和斜线）或“对齐”按钮（图标为倾斜的矩形）。
- 命令行输入：在命令行中直接输入
DIMLINEAR（线性标注）或DIMALIGNED（对齐标注），然后按回车键确认。 - 工具栏：在经典工作空间中，通过“标注”工具栏点击对应图标。

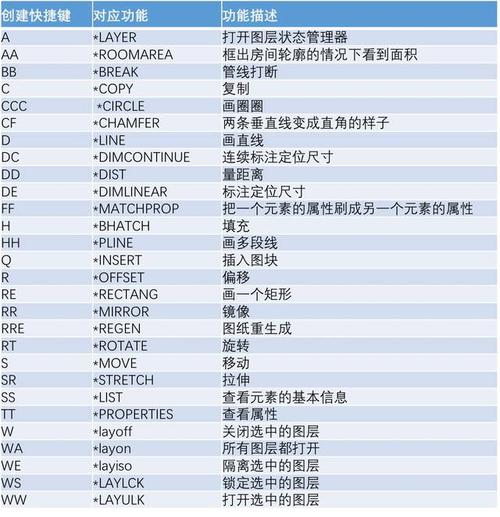

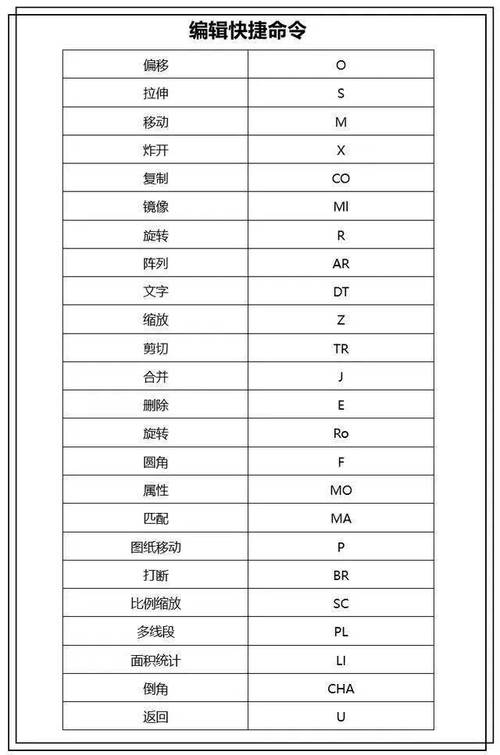

- 快捷键：部分CAD版本支持自定义快捷键，可通过
CUI命令自定义设置。
常用直线标注类型及操作步骤
线性标注（DIMLINEAR）
线性标注用于标注水平、垂直或旋转的直线长度,操作步骤如下：
- 步骤1：调用
DIMLINEAR命令后，命令行提示“指定第一个尺寸界线原点或 <选择对象>”。 - 步骤2：用鼠标点击直线的起点作为第一个尺寸界线原点，或直接按回车键选择整个直线对象。
- 步骤3：指定第二个尺寸界线原点，此时会动态显示尺寸线长度。
- 步骤4：移动鼠标至合适位置，点击确定尺寸线的放置位置，完成标注。
注意事项：
- 若标注水平或垂直直线，系统会自动对齐；若标注倾斜直线，需手动调整尺寸线角度。
- 通过命令行选项“多行文字（M）/文字（T）/角度（A）”可自定义标注文字内容或旋转角度。
对齐标注（DIMALIGNED）
对齐标注用于标注倾斜直线的实际长度，尺寸线始终与直线平行,操作步骤与线性标注类似：
（图片来源网络，侵删）
- 调用
DIMALIGNED命令后，依次选择直线的两个端点，移动鼠标确定尺寸线位置即可。 - 优势：无需考虑直线角度,自动适应倾斜对象的标注需求。
基线标注与连续标注
在已有线性或对齐标注的基础上，可通过基线标注（DIMBASELINE）和连续标注（DIMCONTINUE）快速生成系列尺寸：
- 基线标注：以第一条尺寸界线为基准，多个标注共享同一条基准线，适用于总长度标注。
- 连续标注：以上一个标注的第二条尺寸界线作为新标注的基准线，形成首尾相连的标注链。
操作示例：
| 标注类型 | 命令 | 适用场景 |
|----------|------|----------|
| 基线标注 | DIMBASELINE | 台阶、墙体等需要统一基准的尺寸标注 |
| 连续标注 | DIMCONTINUE | 阶梯轴、建筑开间等连续尺寸的快速标注 |
标注样式设置
为确保标注符合制图规范，需提前设置标注样式（DIMSTYLE）,关键参数包括：
- 直线和箭头：设置尺寸线、尺寸界线的颜色、线宽，以及箭头样式（实心闭合、倾斜等）。
- 文字：调整文字高度、字体、颜色及对齐方式（水平与尺寸线对齐）。
- 主单位：设置单位格式（小数、分数等）、精度、比例因子（如绘图比例为1:100时，比例因子设为100）。
- 换算单位：用于公制与英制单位的双重标注。
操作路径：
（图片来源网络，侵删）
- 通过“注释”选项卡→“标注样式”管理器，新建或修改样式。
- 在“调整”选项卡中,可设置文字或箭头在尺寸界线间的位置优化规则。
标注编辑与修改
- 编辑标注文字：双击标注文字，进入多行文字编辑器，可修改内容、添加前缀/后缀（如“Ø”“±”）。
- 调整标注位置：使用
DIMEDIT命令旋转文字或调整尺寸界线倾斜角度；通过夹点拖拽可移动尺寸线、文字或尺寸界线位置。 - 关联性更新：若标注对象被修改，输入
DIMREGEN或执行“重新生成”命令,标注尺寸会自动更新。
高级技巧与注意事项
- 对象捕捉辅助：标注时务必开启“端点”“交点”等对象捕捉模式，确保原点选取准确。
- 快速标注：使用
QDIM命令，可一次性选择多个对象，快速生成线性、连续或基线标注。 - 标注打断：当尺寸线与其他线条重叠时，使用
DIMBREAK命令在标注处添加打断。 - 公差标注：在标注样式“主单位”中设置公差类型（极限偏差、对称公差等），或使用“形位公差”命令（
TOLERANCE）添加几何公差。
相关问答FAQs
问题1：为什么线性标注有时会显示倾斜的尺寸线？
解答：当标注倾斜直线且未手动调整角度时，CAD默认尺寸线与标注方向垂直，若需尺寸线与直线平行，应使用对齐标注（DIMALIGNED）；若已使用线性标注，可在命令行选择“角度（A）”选项，输入0度使尺寸线水平,或输入其他角度调整方向。
问题2：如何批量修改多个标注的文字高度？
解答：可通过以下两种方法实现：
- 使用标注样式：修改当前标注样式的文字高度，所有关联该样式的标注会自动更新。
- 特性匹配：输入
MATCHPROP命令，选择一个已设置好高度的标注作为源对象，再选择需修改的多个标注，即可统一应用文字高度，若需单独调整，选中标注后按Ctrl+1打开特性面板，直接修改“文字高度”值。
