CAD偏置命令是计算机辅助设计（CAD）软件中常用的一项编辑工具，主要用于创建与选定对象平行或成一定距离的新对象，该命令在机械设计、建筑制图、电气工程等领域应用广泛，能够快速生成等距线条、轮廓或边界，极大提高绘图效率，以下将从功能原理、操作步骤、应用场景及注意事项等方面详细解析CAD偏置命令。

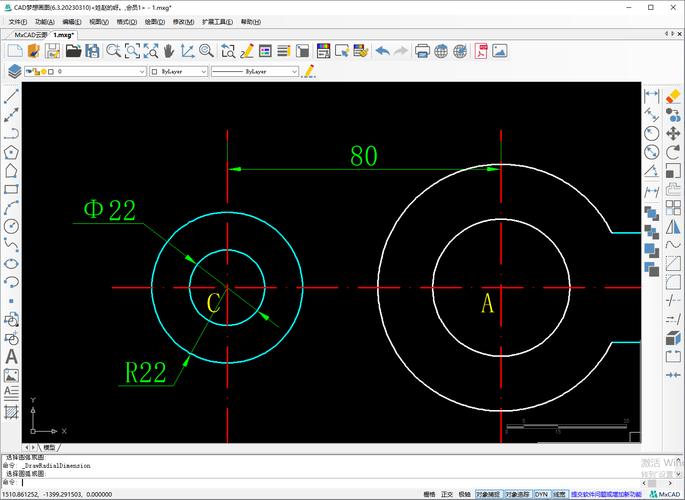

（图片来源网络，侵删）
功能原理与核心特点
偏置命令的核心原理是基于现有几何对象（如直线、圆弧、多段线等）的法线方向，按照指定距离复制生成新的对象，其特点包括：
- 等距生成：新对象与原对象保持平行或同心，距离可自定义（正值向外，负值向内）。
- 对象类型支持：支持直线、圆、圆弧、多段线、样条曲线等多种基本对象，部分高级版本还支持三维实体表面的偏置。
- 自动延伸与修剪：偏置过程中可自动处理延伸或修剪，例如对相交线条生成闭合轮廓。
操作步骤详解
以AutoCAD为例,偏置命令的执行流程通常包括以下步骤：

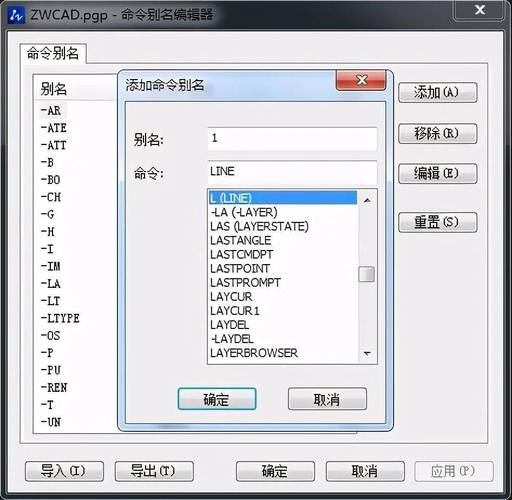

- 启动命令：在命令行输入
OFFSET（快捷键O），或通过“修改”工具栏选择“偏置”图标。 - 设置参数：根据提示输入偏置距离（或通过两点定义距离），选择“通过”选项可指定新对象通过的点。
- 选择对象：单击需要偏置的原对象（如一条直线或一个圆）。
- 指定方向：在原对象的一侧单击，确定新对象生成的方向（外侧或内侧）。
- 完成操作：按
Enter键结束命令，或继续选择其他对象进行偏置。
特殊选项说明
- 删除（E）：选择是否在偏置后删除原对象。
- 图层（L）：可指定新对象所在的图层（默认为当前图层）。
- 多个（M）：启用后可连续生成多个偏置对象，无需重复启动命令。
应用场景与实例
偏置命令在工程设计中具有广泛用途,以下为典型应用场景：
- 机械设计：生成零件的内外轮廓，如轴类零件的键槽偏置、法兰孔的环形阵列偏置。
- 建筑制图：快速创建墙体双线、楼梯踏步或门窗洞口轮廓。
- 电气工程：绘制电缆桥架的平行路径或印刷电路板的走线间距。
示例：建筑墙体双线绘制
假设需要绘制一道厚度为240mm的墙体,操作步骤如下：

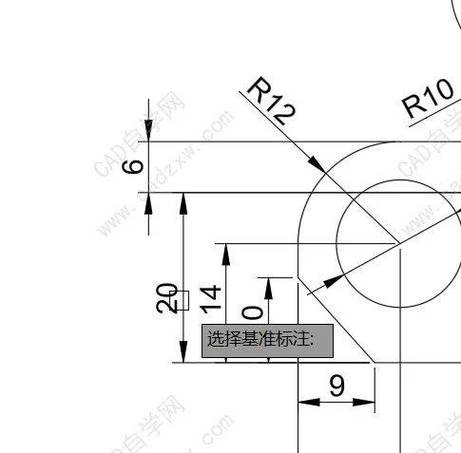

（图片来源网络，侵删）
- 用
LINE命令绘制单线墙体（轴线）。 - 启动
OFFSET命令，输入偏置距离240。 - 选择轴线,在两侧各单击一次，生成墙体内外轮廓。
- 使用
TRIM命令修剪交叉部分，完成墙体绘制。
注意事项与常见问题
- 对象复杂度限制：若原对象为未闭合的多段线或自相交曲线，偏置可能导致生成失败或意外结果，需提前简化对象。
- 距离设置合理性：偏置距离过大或过小可能使新对象与原对象重叠或无法生成，需根据实际需求调整。
- 三维对象的限制：在三维建模中，
OFFSET命令仅适用于二维对象，三维实体表面需使用“拉伸”或“放样”等命令。
相关问答FAQs
Q1：偏置命令无法生成闭合轮廓怎么办？
A：通常因原对象为开放曲线或存在断点导致，可尝试以下方法：
- 使用
PEDIT命令将开放多段线合并为闭合对象。 - 检查原对象是否有微小间隙,用
JOIN命令连接断点后再偏置。 - 部分CAD版本中,需启用“修剪”选项（
TRIM模式）以自动闭合轮廓。
Q2：如何对多段线进行不等距偏置？
A：标准OFFSET命令仅支持等距偏置，若需实现不等距效果，可采取替代方案：
- 使用
PLINE命令手动绘制轮廓，结合OFFSET分段生成不同距离的线段。 - 高级版本（如AutoCAD 2020+）可通过“几何约束”或“参数化设计”实现动态不等距偏置。
- 对于复杂形状,可先分解多段线，对单个元素分别偏置后再重新组合。
通过掌握偏置命令的原理与技巧,用户可显著提升CAD绘图效率，尤其在处理重复性几何元素时，该命令能大幅减少手动绘制的工作量，确保图形精度的一致性。
