在Revit软件中,附着命令是一项功能强大的工具，主要用于将外部链接的模型（如CAD文件、其他Revit项目等）整合到当前项目中，并通过特定的定位方式实现与主体模型的精确对齐，这一命令在多专业协同设计、旧模型改造以及复杂项目整合中发挥着不可替代的作用，能够显著提高设计效率并确保各模型之间的协调性。
附着命令的基本概念与适用场景
附着命令（Attach）通常位于“插入”选项卡的“链接”面板中，其核心作用是将外部模型作为参照链接到当前项目中，同时允许用户通过定义基点、旋转角度或位置关系等方式，将链接模型与项目主体进行空间绑定，与“导入”命令不同，附着后的链接模型仍保持独立的数据结构，便于后续的更新与管理，适用场景包括：将CAD图纸作为底图导入Revit进行建模；链接其他专业（如结构、机电）的Revit模型进行碰撞检查；整合场地模型或现有建筑模型进行改造设计等。
附着命令的操作流程与参数设置
以链接CAD文件为例,附着命令的具体操作流程如下：

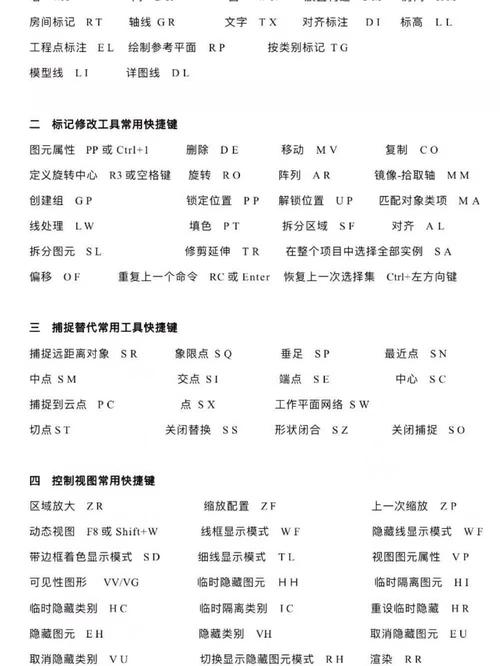

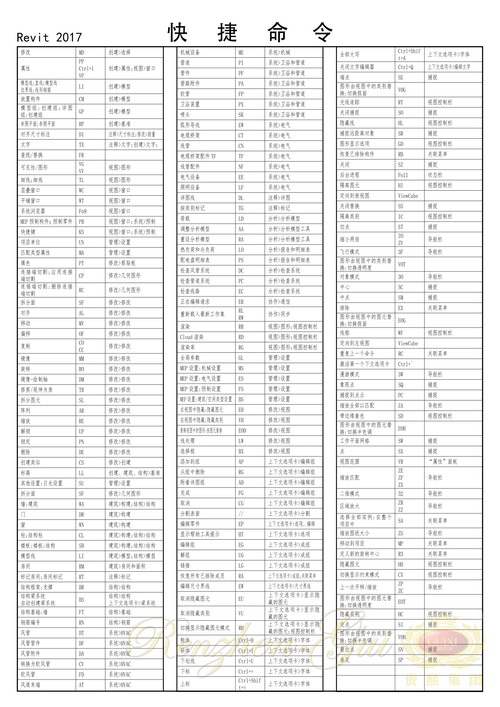

- 启动命令：点击“插入”选项卡→“链接”面板→“CAD格式”，选择需要附着的DWG/DXF文件。
- 定位设置：在“链接CAD格式”对话框中，通过“定位”参数选择定位方式，主要包括“自动-中心到中心”“自动-中心到中心”“手动-原点对原点”等选项。“自动-中心到中心”系统会自动计算两个模型的中心点进行对齐；“手动”则需要用户通过拾取点或输入坐标值精确定位。
- 图层/导入单位设置：在“图层”选项中，可选择“保留所有图层”“仅导入指定图层”或“图层颜色作为Revit协调图形颜色”，以控制CAD图元的显示方式；在“导入单位”下拉菜单中，需确保CAD文件的单位与当前Revit项目单位一致，避免比例失调。
- 放置模型：设置完成后，在绘图区域点击指定基点或输入旋转角度，完成附着操作。
对于Revit项目之间的链接,附着命令的操作流程类似，但增加了“类型”选择（如“链接”“共享坐标”等），并通过“定位”选项中的“自动-基于共享坐标”或“手动-通过拾点”实现模型的空间对齐。
附着命令的高级应用技巧
- 附着与剪裁的结合使用：当链接模型仅需要局部使用时，可通过“修改”选项卡下的“剪裁视图”工具，创建剖面框或区域边界，仅显示链接模型的特定部分，避免视图混乱。
- 附着点的自定义：通过定义“基点”或“通过拾点”方式，可将链接模型的特定特征点（如角点、中点）与项目模型的对应点对齐，实现高精度定位，在整合建筑与结构模型时，可将结构柱的定位点与建筑轴网进行附着对齐。
- 附着后的管理与更新：附着后的链接模型可通过“管理链接”对话框进行统一管理，包括重新载入、卸载、删除或更新路径，当外部源文件修改后，右键点击链接模型选择“重新载入”，即可同步更新模型数据。
- 附着与族载入的区别：附着命令适用于外部模型的动态链接，而族载入是将族文件永久添加到项目中，前者适合跨专业协同，后者适合重复使用的标准化构件。
附着命令的常见问题与注意事项
- 比例与单位不匹配：若CAD文件的导入单位与Revit项目单位不一致，会导致模型尺寸严重偏离，解决方法是在“导入单位”中选择正确的单位，或通过“缩放”选项调整比例因子。
- 链接模型无法显示：可能原因包括图层被关闭、视图详细程度不足或链接文件路径错误，需检查图层可见性、设置视图为“精细”级别，并通过“管理链接”验证文件路径。
- 附着后模型偏移：当选择“手动-原点对原点”定位时，若未正确指定基点，可能导致模型位置偏移，建议使用“自动-中心到中心”或通过拾取点辅助定位。
- 性能优化：大型CAD文件或复杂Revit模型附着后，可能影响项目运行速度，可通过“卸载”暂时隐藏链接模型，或使用“详细程度”功能降低显示复杂度。
相关问答FAQs
Q1：附着命令与导入命令的主要区别是什么？
A1：附着命令（Attach）是将外部模型以链接形式整合到当前项目中，模型数据仍独立存储，支持单独更新和管理；导入命令（Import）则是将外部模型永久转换为Revit图元，成为项目的一部分，无法单独更新，附着适合需要协同修改的场景，导入适用于无需保留外部文件依赖的静态整合。
Q2：如何解决附着CAD文件后出现文字或尺寸显示异常的问题？
A2：该问题通常由CAD文字样式与Revit字体不匹配或导入比例错误导致，解决方法包括：在CAD中统一文字样式，或通过“链接CAD格式”对话框中的“颜色”选项，将“图层颜色作为Revit协调图形颜色”勾选，以简化显示；同时检查“导入单位”是否正确，必要时通过“缩放”功能调整比例因子，确保文字和尺寸的显示符合预期。
