在CAD软件中，插入表格是一项非常实用的功能，它能够帮助用户在图纸中清晰、规范地展示文本信息，如参数列表、材料明细、技术要求等，掌握CAD插入表格命令的使用方法，不仅能提高绘图效率，还能确保表格的专业性和美观度，以下将详细介绍CAD插入表格命令的操作步骤、参数设置、编辑技巧及常见应用场景。
插入表格命令的启动方式
在CAD中，启动“插入表格”命令主要有以下几种方式：
- 功能区菜单：在“注释”选项卡中找到“表格”面板，点击“表格”按钮。

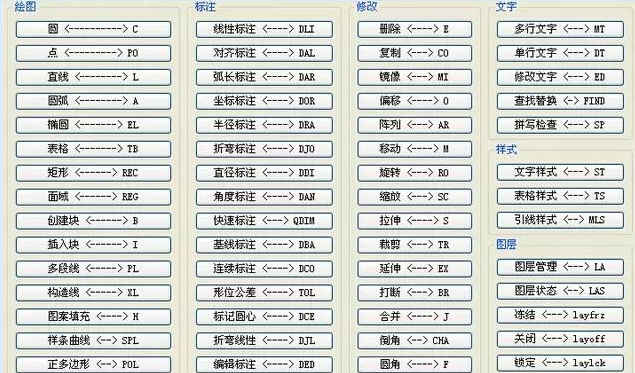

- 命令行输入：在命令行中直接输入
TABLE或TB，然后按回车键。 - 工具栏：若界面显示“表格”工具栏，可点击其中的“表格”图标。
启动命令后，系统会弹出“插入表格”对话框,这是设置表格样式和参数的关键界面。
“插入表格”对话框参数详解
“插入表格”对话框包含多个选项组，每个选项组的设置都会直接影响最终生成的表格样式。
表格样式设置
- 当前表格样式：显示当前使用的表格样式，点击下拉箭头可切换或修改样式，若需新建样式，可点击“...”按钮，在弹出的“表格样式”对话框中自定义（如设置文字高度、边框样式、填充颜色等）。
- 预览窗口：实时显示当前表格样式的效果，便于调整参数。
插入方式选择
- 指定插入点：通过鼠标在绘图区点击确定表格的左上角位置，适合固定位置的表格插入。
- 指定窗口：通过拖动鼠标绘制一个矩形区域，表格将自动适应窗口大小，适合需要动态调整表格尺寸的场景。
列和行设置
- 列数：设置表格的总列数，可直接输入数值。
- 列宽：若选择“指定插入点”，需手动输入每列的宽度；若选择“指定窗口”，列宽将根据窗口宽度自动分配。
- 数据行数：设置表格中数据的行数（不含标题行和表头行）。
- 行高：默认为“自动”，即根据文字高度自动调整行高；也可输入固定值，适用于特殊需求。
单元样式设置
表格通常包含三种单元样式：（表格顶部）、表头行）、数据行），可通过“单元样式”下拉菜单分别设置其：
- 文字：包括文字样式、高度、颜色、对齐方式等。
- 边框：设置边框的线型、线宽、颜色及显示状态（如内边框、外边框是否显示）。
- 填充：为单元格设置背景颜色或渐变填充。
表格的创建与编辑

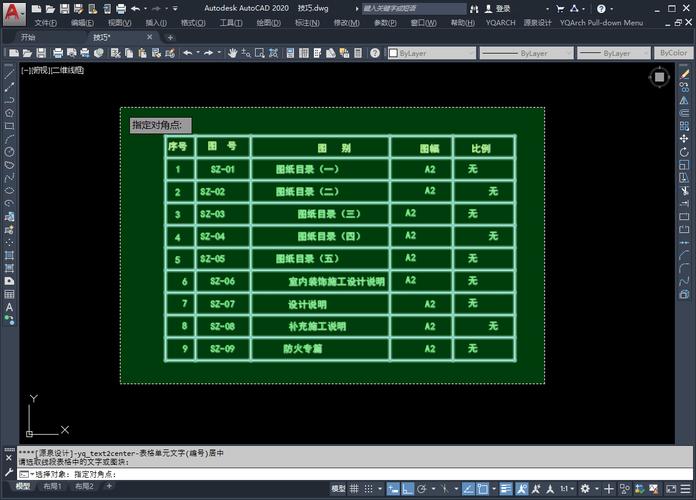

完成参数设置后，点击“确定”按钮，表格将插入到绘图区，此时可直接双击单元格进入文字编辑状态，输入内容，表格的编辑功能主要包括：
修改表格内容
- 双击单元格即可输入或修改文字，支持多行文本及特殊符号插入。
- 右键单击单元格，可选择“插入行”“删除行”“插入列”“删除列”等操作。
调整表格结构
- 合并单元格：选中多个连续单元格，右键选择“合并→全部”或按“合并”按钮（如跨行合并或跨列合并）。
- 调整行高/列宽：将鼠标悬停在表格边框线上，待光标变为双向箭头时拖动即可调整；也可通过“特性”面板（
Ctrl+1）精确输入尺寸。
格式优化
- 单元样式：选中单元格后，可在“表格”工具栏的“单元样式”下拉菜单中快速应用预设样式（如标题加粗、数据居中）。
- 边框与填充：选中单元格，右键选择“边框”或“背景填充”，可自定义样式。
表格的移动与旋转
- 选中表格后，通过移动工具（
M）调整位置；若需旋转，可使用旋转工具（RO），但需注意表格内容方向可能需要手动调整。
表格的高级应用技巧
- 从Excel粘贴数据：
复制Excel中的数据，在CAD表格中右键单击，选择“粘贴”或“选择性粘贴”，可将数据快速导入表格（需注意行列数匹配）。
- 表格与属性的联动
- 需与块属性关联，可使用“字段”功能（
Ctrl+F），插入动态字段（如面积、重量等），实现数据自动更新。
- 需与块属性关联，可使用“字段”功能（
- 输出外部文件
选中表格后，右键选择“输出”，可将表格导出为Excel或CSV文件，便于数据共享或二次编辑。
常见问题与解决方案
-
问题1：插入表格后文字显示为问号或乱码？
解答：通常是由于文字样式不匹配导致，需检查“表格样式”中的文字样式是否与当前CAD环境的字体文件兼容，建议使用“*.shx”或“TrueType”标准字体。

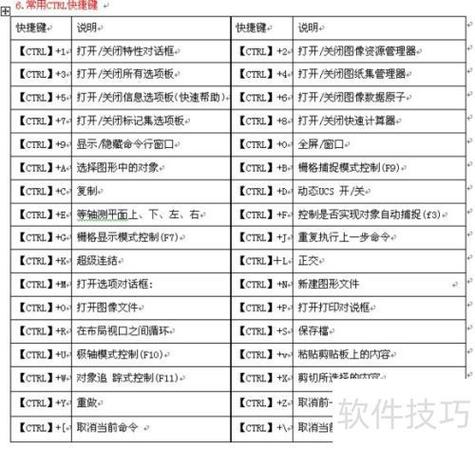

（图片来源网络，侵删） -
问题2：表格无法选中或编辑？
解答：可能因表格被锁定或处于“块”编辑状态，尝试输入BLOCK命令，检查是否将表格定义为块；或使用SELECT命令选中表格后，按Ctrl+1打开特性面板，确认“锁定”选项是否取消勾选。
相关问答FAQs
Q1：如何将CAD表格中的数据导出到Excel？
A1：选中需要导出的表格，右键单击选择“导出”，在弹出的对话框中设置文件格式为“Excel (.xlsx)”或“CSV (.csv)”，指定保存路径后点击“确定”，即可将表格数据导出到Excel中。
Q2：如何批量修改表格内所有文字的高度？
A2：双击表格进入编辑模式，按Ctrl+A选中所有单元格，右键选择“对象特性”（或直接按Ctrl+1），在特性面板中找到“文字高度”选项，输入新高度值后按回车,即可批量调整所有文字大小。
