在CAD软件中，查看坐标是绘图和设计过程中的基础操作，无论是定位图形元素、校准尺寸还是进行精确建模，都需要频繁调用坐标信息，CAD提供了多种命令和工具来查看不同类型的坐标，包括绝对坐标、相对坐标、极坐标等，同时支持动态显示、对象捕捉和查询功能，以满足不同场景下的需求，以下将详细介绍常用的坐标查看命令及其使用方法、注意事项及实用技巧。
基础坐标查看命令
-

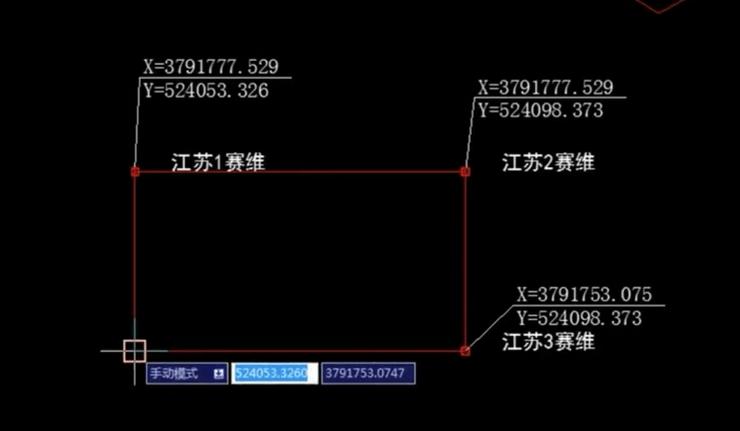

ID命令（快速查询点坐标）
ID命令是最直接的坐标查询工具，用于获取指定点的绝对坐标（相对于当前坐标系原点），执行方式：在命令行输入ID后按回车，此时命令行提示“指定点”，可通过鼠标点击或输入坐标值（如X,Y,Z）选择目标点，选择后，命令行会显示该点的X、Y、Z坐标值，X = 100.0000, Y = 50.0000, Z = 0.0000”，该命令常用于快速确认某点的位置,尤其在检查图形对齐或定位误差时非常高效。 -
LIST命令（查看对象属性）
LIST命令用于查询选定对象的详细属性，其中包含坐标信息，执行方式：输入LIST并选择对象（可多选），在弹出的文本窗口或命令行中，会显示对象的类型、图层、颜色及端点坐标等，选择一条直线后，LIST命令会显示其起点和终点的绝对坐标,适合需要批量查看多个对象坐标的场景。 -
PROPERTIES命令（属性面板查看）
通过快捷键Ctrl+1打开“特性”面板，选择对象后，面板中会实时显示该对象的坐标信息，选中圆时，可查看圆心坐标（X、Y、Z）和半径；选中多段线时，可显示各顶点坐标，该方法的优点是无需输入命令，直接通过界面交互获取数据，且支持实时修改坐标值,适合动态调整图形位置。
动态坐标显示工具
-
状态栏坐标显示
CAD界面底部的状态栏会实时显示当前鼠标光标的坐标位置，默认情况下，状态栏显示“绝对坐标”，即光标在当前坐标系中的X、Y、Z值，当移动鼠标时，坐标值会动态更新，无需执行任何命令，若需切换显示模式，右键单击状态栏坐标区域，可选择“绝对坐标”“相对坐标”或“极坐标”等，选择“相对坐标”后，坐标显示为相对于上一点的偏移量（如“@10.0000, 5.0000”）,便于连续绘制时定位。
（图片来源网络，侵删） -
动态输入（DYN）
启用动态输入功能（F6键切换或状态栏勾选“动态输入”）后，光标附近会显示提示框，实时显示当前坐标或输入提示，绘制图形时，可直接在提示框中输入坐标值，无需切换至命令行，适合习惯图形化操作的用户，绘制直线时，动态输入会提示“指定下一点”，可直接输入@100<45（相对极坐标）快速定位。
高级坐标查询技巧
-
对象捕捉与坐标结合
使用对象捕捉（如端点、中点、交点等）可精确获取对象上的坐标点，启用“端点捕捉”后，执行ID命令选择直线端点，即可获取该端点的精确坐标，避免手动点击的误差，对象捕捉的开启可通过状态栏按钮或OSNAP命令设置。 -

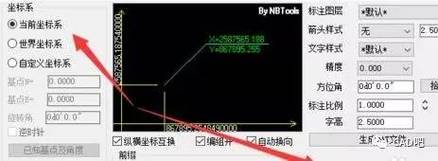

坐标系切换与坐标查询

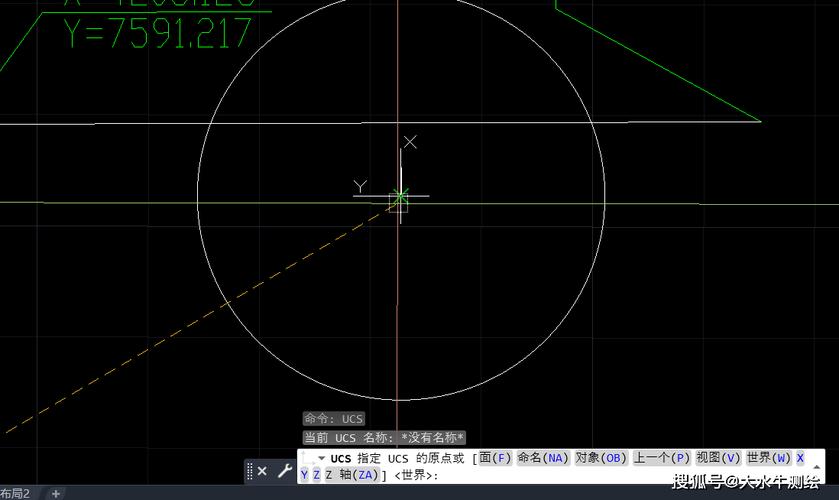

在三维建模中，常需切换用户坐标系（UCS）以适应不同绘图平面，执行UCS命令创建新坐标系后，ID命令查询的坐标将基于当前UCS，将UCS设置为倾斜平面后，查询到的坐标为该平面内的局部坐标,便于复杂结构的定位。 -
批量提取坐标数据
对于大量对象的坐标查询，可通过脚本或插件实现批量处理，使用DATAEXTRACTION命令（需AutoCAD高级版本）创建数据提取文件，将选定对象的坐标导出为Excel表格,便于后续分析或统计。
（图片来源网络，侵删）
注意事项
- 坐标系单位：查询坐标前需确认绘图单位（如毫米、米），避免单位不一致导致的错误，可通过
UNITS命令检查或修改单位设置。 - 三维坐标显示：在三维模型中，Z坐标值可能为0（若对象位于XY平面），需通过“西南等轴测”等视图切换观察三维结构。
- 图层影响：若对象被锁定或冻结，可能无法查询坐标,需确保图层处于可编辑状态。
相关问答FAQs
Q1：为什么使用ID命令查询时，坐标值显示为“0,0,0”？
A：可能原因有两个：一是查询点恰好位于坐标系原点（0,0,0），可通过UCS命令检查当前坐标系原点位置；二是对象捕捉未正确启用，导致鼠标点击位置偏离目标点，建议开启“节点”或“端点”捕捉，或直接输入精确坐标值进行查询。
Q2：如何快速查看多个对象的坐标并导出为表格？
A：可使用AutoCAD的“数据提取”功能：输入DATAEXTRACTION命令，向导中选择“创建新数据提取”，在“对象”选项卡中选定需要提取的对象，在“属性”选项卡勾选“几何图形”中的“X坐标”“Y坐标”“Z坐标”,最后选择导出格式为Excel即可批量获取坐标数据。
