在CAD软件中，递增复制命令是一项高效绘制重复图形元素的功能，尤其适用于需要按规律排列的构件，如建筑中的门窗、机械中的螺栓孔或阵列分布的零件，该命令通过设定基准点、目标点及递增参数，实现图形的批量复制，大幅提升绘图效率，以下从功能原理、操作步骤、应用场景及注意事项等方面展开详细说明。
功能原理与核心参数
递增复制的核心在于“基点-目标点”的位移关系及递增逻辑，用户需先定义一个源对象，通过指定基点（如源对象的角点或中心点）和目标点（复制的第一个位置点），系统将自动计算两点的位移向量，并按设定的增量值（如X、Y方向的偏移量）依次生成新的复制对象，其关键参数包括：
- 基点：源对象的参考位置，通常选择便于对齐的特征点；
- 目标点：复制的起始位置，决定首次复制的位移；
- 递增值：每次复制后相对于前一个对象的位移偏移，可通过输入绝对坐标或相对增量（如@10,5）实现；
- 数量：需复制的对象总数，包括源对象本身。
操作步骤（以AutoCAD为例）

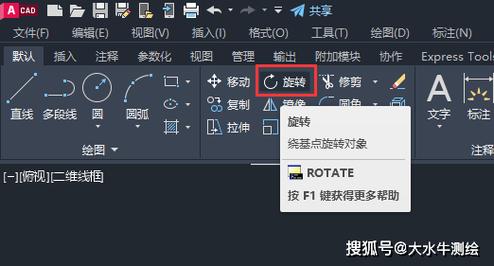

- 启动命令：在命令行输入
ARRAYCLASSIC（经典模式）或ARRAY（新版阵列），选择“矩形阵列”或“路径阵列”中的“递增”选项，或直接使用COPY命令结合位移参数实现类似效果。 - 选择对象：选中需复制的源对象，按回车确认。
- 指定基点：捕捉源对象的特征点作为基点（如端点、中点）。
- 设置目标点与递增：
- 若使用
COPY命令，可输入M（多重复制），指定目标点后，后续复制可通过输入相对坐标（如@20,0）实现X方向每次递增20单位； - 若使用
ARRAY命令，在“项目”中设置数量，在“行偏移”和“列偏移”中输入递增值，勾选“增量”选项以启用递增逻辑。
- 若使用
- 预览与确认：系统将显示预览效果，按回车或空格键完成操作，或按
ESC取消。
应用场景与实例
建筑工程：门窗批量布置
在平面图中，若需沿墙体每隔3米布置一扇宽1米的门，可先绘制一扇门，以门左下角为基点，目标点设为墙体起点，递增值为@3000,0，复制数量为10，快速生成连续排列的门窗。
机械设计：螺栓孔阵列
对于法兰盘上的螺栓孔，以圆心为基点，目标点设为第一个螺栓孔位置，递增值通过极坐标计算（如@50<45，表示半径50、角度45度），结合环形阵列实现圆周递增复制。
电气布局：元件分布
在电路图中，若需电阻元件按行5列、列间距20mm、行间距15mm排列，可设置递增值为@0,15（行方向）和@20,0（列方向），通过二维递增复制快速生成矩阵布局。
注意事项与优化技巧
- 坐标系选择：递增值需根据当前坐标系输入，若需斜向复制，建议使用相对极坐标（如@长度<角度）。
- 对象关联性：若复制后的对象需统一修改，建议使用“块”定义源对象，便于批量编辑。
- 精度控制：小数点后位数影响对齐精度，建议在“单位”设置中统一精度。
- 命令替代方案：对于复杂递增，可结合
OFFSET（偏移）或MEASURE（定距等分）命令实现间接效果。
相关问答FAQs
Q1：递增复制与普通阵列（ARRAY）有何区别？
A：递增复制强调“线性或路径上的规律增量”，每次复制基于前一个对象的位置偏移，适合简单排列；而普通阵列（如矩形阵列）可同时控制行、列数量及间距，支持更复杂的二维或三维布局，但灵活性较低，递增复制通过手动输入增量值，可实现非均匀间隔的复制，而普通阵列需固定间距。

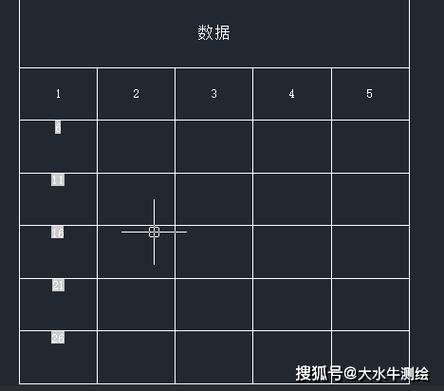

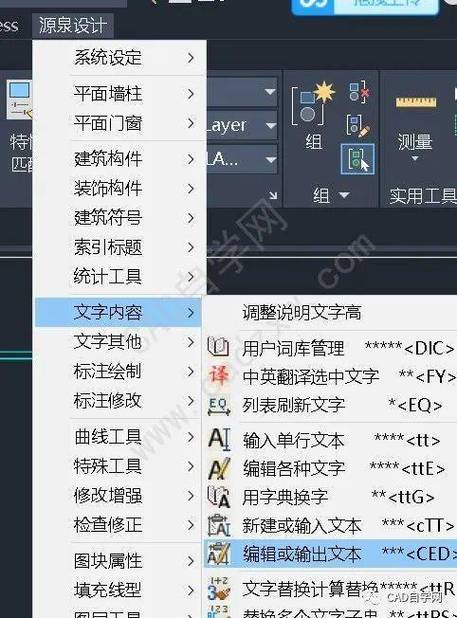

Q2：如何实现递增复制后的对象自动编号或标注？
A：可通过“属性块”结合“字段”功能实现，将源对象定义为包含编号属性的块，在递增复制后，使用ATTEXT或“数据提取”功能批量更新属性值，或编写LISP程序自动遍历对象并添加编号标注，新版CAD的“阵列”功能支持“项目编号”选项,可直接在复制时生成序号。
