CAD图形导出命令是工程设计领域中将绘制完成的图形文件转换为其他格式以便于共享、打印或进一步处理的重要功能，在AutoCAD等CAD软件中，导出命令的核心目的是实现跨平台、跨软件的数据交互，满足不同场景下的使用需求，以下是关于CAD图形导出命令的详细说明，涵盖常用命令、操作步骤、格式选择及注意事项等内容。
在AutoCAD中，最常用的导出命令是“EXPORT”和“SAVEAS”，两者功能有所区别但都支持多种输出格式。“EXPORT”命令主要通过命令行输入或通过“文件”菜单下的“输出”选项执行，其优势在于支持部分特殊格式，如3D DWF、位图（BMP）等，适合需要将图形分解为独立元素或进行特定格式转换的场景，而“SAVEAS”则是更通用的文件保存方式，不仅支持导出，还能实现文件的另存为操作，覆盖的格式范围更广，包括DWG、DXF、PDF、DWF、EPS等，尤其适合需要保留图层、线型等完整图形信息的场景，对于三维模型，还可以使用“3DPRINT”命令直接导出为适用于3D打印的STL格式,满足制造行业的需求。
执行导出操作时，首先需要打开需要导出的CAD图形文件，确保图形内容完整且无误，通过输入命令“EXPORT”并回车，系统会弹出“输出数据”对话框，用户需要在“文件类型”下拉菜单中选择目标格式,常见的导出格式及其特点如下表所示：
| 文件格式 | 扩展名 | 适用场景 | 优缺点 |
|---|---|---|---|
| DXF | .dxf | 跨平台数据交换 | 通用性强，支持大多数CAD软件，但可能丢失部分高级对象属性 |
| 文档共享与打印 | 保留图形外观，支持矢量信息，但无法直接编辑CAD图形 | ||
| DWF | .dwf | 轻量级图形查看 | 文件体积小，适合网页分享，需借助Autodesk Viewer等工具打开 |
| BMP | .bmp | 位图图像输出 | 无损位图质量，但文件体积大，不支持透明背景 |
| STL | .stl | 3D打印快速原型 | 支持三维模型网格化，但仅包含几何信息，无颜色和纹理 |
| EPS | .eps | 矢量图形印刷 | 适合专业印刷，支持高分辨率，但兼容性因软件而异 |

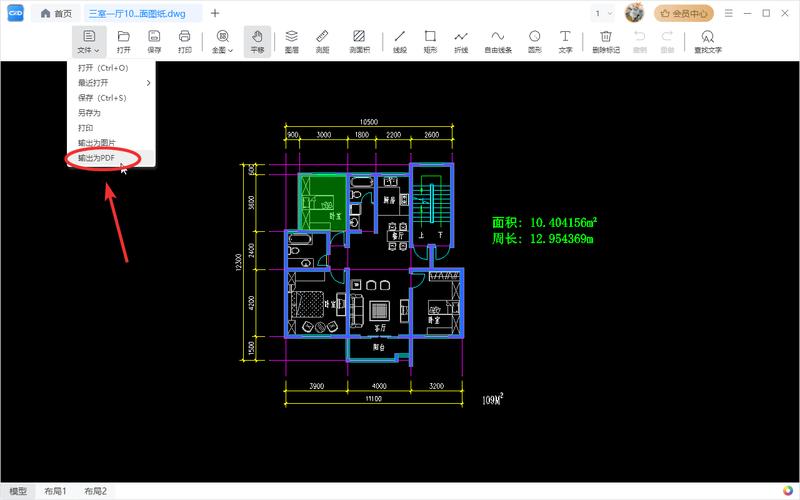

选择格式后，需在对话框中指定保存路径和文件名，点击“保存”按钮，CAD界面会提示用户选择要导出的对象，可以使用窗口选择、交叉选择或直接输入“ALL”选择全部图形，对于部分格式（如PDF或DWF），系统还会弹出“导出PDF”或“导出DWF”设置对话框，用户可调整页面尺寸、打印区域、分辨率等参数，确保输出效果符合预期，导出PDF时，勾选“包含图层信息”选项可在PDF中保留图层可见性控制；导出为位图时，设置较高的DPI值（如300）可提升图像清晰度,但会增加文件大小。
不同导出格式的选择需根据实际需求权衡，若需将CAD图形导入Word文档，建议使用PDF格式，因其既能保持矢量图形的缩放清晰度，又能避免DWG格式在其他电脑上无法打开的问题；若需将图形提交给非CAD用户查看，DWF格式因其轻量化和无需专业软件的特点更为合适；而与制造业相关的三维模型导出，则必须选择STL或OBJ等支持3D打印的格式，需要注意的是，部分格式在导出后会丢失CAD的特定功能属性，如PDF无法直接编辑图层，位图格式会丧失矢量数据的可编辑性,因此建议在导出前备份原始DWG文件。
操作过程中，用户可能遇到一些常见问题，导出的PDF图形中文字或线型出现模糊，这通常是由于打印比例设置不当或字体未嵌入导致的，解决方法是在导出PDF前检查“打印比例”选项，并确保使用TrueType字体并勾选“嵌入字体”选项，又如，导出DXF文件后打开发现部分对象丢失，这可能是由于DXF版本兼容性问题，建议在“选项”对话框的“打开和保存”选项卡中指定DXF版本为较新的格式（如R2013），或在导出时选择“二进制”DXF格式以减少数据丢失风险，对于复杂的三维模型，导出STL文件时需注意“精度设置”，精度过低会导致模型表面粗糙，过高则可能生成过大的文件，建议根据模型尺寸调整“弦高”参数（通常取模型尺寸的0.001倍）。
在批量导出或自动化处理场景下，还可结合AutoCAD的脚本功能或LISP程序实现高效导出，通过编写简单的脚本文件，可批量将多个DWG文件导出为PDF格式，节省重复操作的时间，对于高级用户，利用“PLOT”命令结合页面设置也可以实现类似导出功能,尤其适用于需要统一打印样式和输出标准的工程图纸管理。
CAD图形导出命令是连接设计与生产、协作与展示的关键工具，掌握不同格式的特点、参数设置及问题解决方法，能够有效提升工作效率，确保图形数据在不同平台间的顺畅流转，在实际应用中，用户需根据输出目的、接收方需求及软件兼容性灵活选择导出方案，同时注重细节调整以避免信息丢失或质量下降,从而充分发挥CAD设计的价值。
相关问答FAQs
Q1：为什么导出的PDF图形中文字显示为问号或乱码？
A1：这通常是由于导出时未正确处理字体嵌入导致的，解决方法有两种：一是确保CAD中使用的字体为系统或AutoCAD自带的TrueType字体，并在导出PDF时勾选“打印”对话框中的“打印为栅格”选项（仅适用于小尺寸文字）；二是通过“选项”>“打印和发布”>“打印样式表编辑器”检查颜色相关打印样式（CTB），确保文字颜色设置为“使用对象颜色”，并在导出PDF时勾选“包含TrueType字体”选项，若仍无法解决，可将文字转换为多段线（输入“TXTEXP”命令）后再导出，但会失去文字编辑性。
Q2：如何将CAD中的三维模型导出为可用的3D打印文件？
A2：导出3D打印文件需使用STL或OBJ格式，以STL为例，操作步骤为：1）打开三维模型，确保模型为封闭实体（无破洞），可通过“检查”命令（CHECK）验证；2）输入“3DPRINT”命令，或在“文件”菜单中选择“输出”>“3D打印文件（.stl）”；3）在弹出的对话框中调整“精度”，推荐“精度”设为0.0025（单位为毫米），“弦高”设为0，以平衡模型质量与文件大小；4）选择输出路径并保存，导出后，建议使用Netfabb或MeshLab等软件检查模型是否有非流形边或法线错误,确保3D打印成功率。
