在CAD软件中,将图纸导出为JPG格式是常见的操作，主要用于分享、演示或在非CAD软件中编辑图像，虽然不同版本的CAD（如AutoCAD、浩辰CAD等）界面可能略有差异，但核心命令和流程基本一致，以下是关于CAD导出JPG命令的详细操作步骤、注意事项及技巧，帮助用户高效完成转换。
通过“打印”功能导出JPG（最常用方法）
CAD的“打印”功能是导出JPG的主流方式，可灵活设置图像尺寸、分辨率和范围，具体操作如下：
准备工作
- 打开图纸：启动CAD软件，加载需要导出的DWG或DXF文件。
- 检查视图：确保当前显示的视图范围符合导出需求（如全图、局部区域），可通过缩放（ZOOM命令）或平移（PAN命令）调整。
- 关闭图层：若需隐藏某些图层（如辅助线、标注层），可在图层管理器中关闭或冻结，避免JPG中出现冗余信息。
调用打印命令
- 命令入口：
- 菜单栏：点击“文件”→“打印”；
- 命令行：输入
PLOT（快捷键Ctrl+P）； - 快捷工具栏：点击打印图标（打印机形状）。

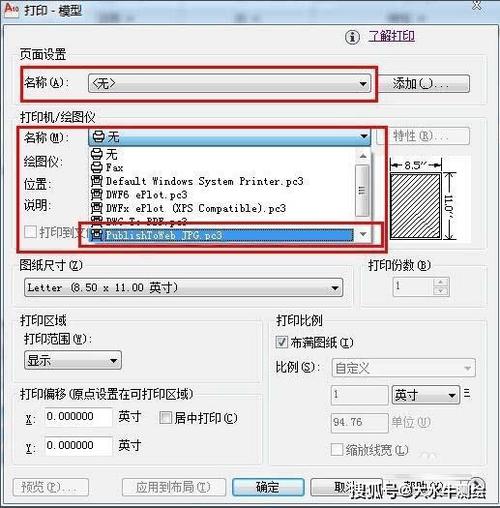

- 打开“打印-模型”对话框（或“打印-布局”对话框，若使用布局空间）。
设置打印参数
在打印对话框中,需重点配置以下选项（以AutoCAD为例）：
| 参数类别 | 设置步骤 | 说明 |
|--------------------|-----------------------------------------------------------------------------|--------------------------------------------------------------------------|
| 打印机/绘图仪 | 在“名称”下拉菜单中选择“PublishToWeb JPG.pc3”或类似JPG格式的虚拟打印机。 | 若未显示，需通过“添加绘图仪”向导安装（详见“注意事项”部分）。 |
| 图纸尺寸 | 根据需求选择预设尺寸（如A4、A3）或自定义尺寸。 | 尺寸越大，JPG分辨率越高，文件体积也越大。 |
| 打印区域 | 选择“窗口”，然后在图纸中框选需要导出的范围。 | 也可选择“显示”（当前视图范围）或“图形界限”（整个绘图界限）。 |
| 打印比例 | 选择“布满图纸”或自定义比例（如1:1）。 | 若需保持原图比例，建议勾选“布满图纸”；若需精确尺寸，可取消勾选并设置比例。 |
| 打印样式表 | 选择“monochrome.ctb”（黑白输出）或“color.ctb”（彩色输出）。 | 若需保留图层颜色，选择“color.ctb”；若需黑白线条，选择“monochrome.ctb”。 |
| 方向 | 选择“纵向”或“横向”，根据图纸布局调整。 | 确保方向与视图方向一致，避免图像倒置。 |
输出设置与保存
- 点击“确定”：弹出“浏览打印文件”对话框，选择保存路径、输入文件名（如“图纸.jpg”），点击“保存”。
- 调整分辨率：部分虚拟打印机（如“PublishToWeb JPG.pc3”）支持自定义分辨率，若需更高清图像，可在打印机属性中设置DPI（如300 DPI适用于打印，72 DPI适用于屏幕显示）。
通过“输出”功能直接导出JPG
部分CAD版本（如AutoCAD 2018及以上）提供了更直接的“输出”功能，操作更简洁：
- 命令入口：
- 菜单栏：点击“文件”→“输出”；
- 命令行：输入
EXPORT或EXPORTJPG（部分版本支持）。
- 选择输出类型：在“输出数据”对话框中，文件类型选择“JPEG (.jpg; .jpeg)”。
- 设置范围：在命令行提示下选择“窗口”（框选范围）、“整个”（绘图界限）或“对象”（选择特定对象）。
- 保存文件：输入文件名并保存，系统会自动生成JPG图像。
注意：此方法通常无法直接设置分辨率，需通过“打印”功能实现高清输出。
通过“渲染”功能导出高质量JPG
若需导出带阴影、材质或渲染效果的JPG（如三维模型），可通过“渲染”功能实现：
- 调用渲染命令：输入
RENDER或打开“视图”→“渲染”→“渲染”。 - 渲染设置：在“渲染”对话框中，设置输出尺寸（如1920×1080）、质量（如“演示”）等参数。
- 输出图像：渲染完成后，点击“图像”→“保存”，选择JPG格式并保存。
此方法适用于需要高质量图像的场景,但渲染时间较长，且仅适用于三维模型。
注意事项与技巧
-
虚拟打印机安装：若打印列表中没有JPG虚拟打印机，可通过“添加绘图仪”向导安装：
- 在命令行输入
PLOTERMANAGER，打开“绘图仪管理器”； - 双击“添加绘图仪向导”，选择“我的电脑”→“Raster File Format”→“JPEG”；
- 设置分辨率（如300 DPI）和默认尺寸，完成安装。
- 在命令行输入
-
分辨率与文件大小：
（图片来源网络，侵删）- 分辨率越高（如600 DPI），图像越清晰，但文件体积越大（如A4图纸600 DPI可能达10MB以上）。
- 建议：屏幕分享用72-150 DPI，打印用300 DPI，避免无调高导致文件冗余。
-
背景透明设置：CAD导出的JPG默认为白色背景，若需透明背景，需通过第三方工具（如Photoshop）处理，或使用支持透明输出的格式（如PNG）。
-
批量导出：若需批量导出多张图纸，可使用CAD的脚本功能（.scr文件）或第三方插件（如BatchPlot），提高效率。
相关问答FAQs
Q1：为什么CAD导出的JPG图像模糊？如何解决？
A：模糊通常由分辨率过低或打印区域设置不当导致，解决方法：
- 在打印对话框中,选择更高的DPI（如300 DPI）；
- 检查“打印区域”是否为所需范围，避免导出过小的局部图像；
- 若原图本身线条复杂,可尝试关闭不必要的图层，减少图像噪点。
Q2：CAD导出JPG时如何保留图层颜色？
A：需在打印对话框中正确设置打印样式表：
- 在“打印样式表”下拉菜单中选择“color.ctb”；
- 双击“color.ctb”打开编辑器，确保所有图层的颜色属性为“使用对象颜色”（默认状态）；
- 若部分图层颜色异常,可手动调整对应图层的颜色值。
