在CAD绘图过程中,图层的管理是提升绘图效率和规范性的关键环节，而图层顺序的调整则是其中一项重要操作，合理的图层顺序能够确保图形显示的准确性，避免因遮挡导致编辑错误，尤其在复杂图纸中，清晰的层级关系能让图纸更易读、更专业，CAD中调整图层顺序的命令主要通过“绘图顺序”（DRDERER）功能及相关图层管理工具实现，以下从操作方法、应用场景及注意事项等方面展开详细说明。
图层顺序的核心命令与操作路径

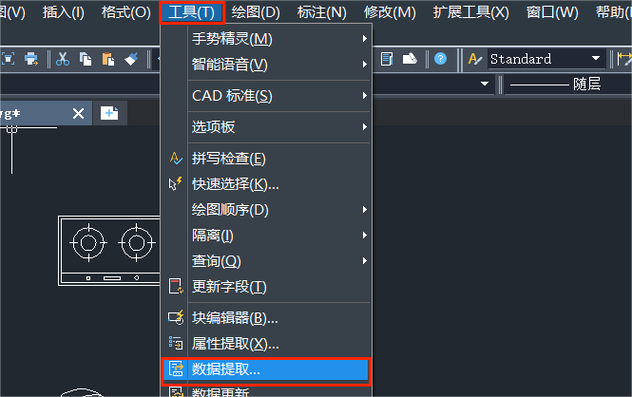

CAD中调整图层顺序的核心命令是“DRDERER”（快捷键“DR”），该命令主要用于控制同一图层内或不同图层间图形对象的显示优先级，具体操作路径为：在命令行输入“DRDERER”并回车，或通过“功能区”选项卡中的“常用”标签页，找到“修改”面板下的“绘图顺序”下拉菜单，选择“前置”“后置”“置于对象之上”或“置于对象之下”等选项，通过“图层特性管理器”（输入“LAYER”或“LA”命令）也可以间接调整图层顺序，因为图层的上下排列会默认影响新对象的显示层级——位于图层列表上方的图层中的对象会优先显示在下方图层对象之上。
调整图层顺序的具体方法
-
通过“绘图顺序”命令调整
- 前置/后置：选择需要调整顺序的对象后输入“DRDERER”，选择“前置”可将对象移至所有对象的最上层，“后置”则移至最下层。
- 置于对象之上/之下：执行命令后选择参考对象，当前对象将移动到参考对象的上方或下方，适用于需要精确控制层级关系的场景。
- 按图层调整：若需批量调整某一图层中所有对象的顺序，可先通过“选择对象”功能全选该图层对象，再使用“DRDERER”命令结合“图层”选项，将整个图层的内容前置或后置。
-
通过图层特性管理器调整

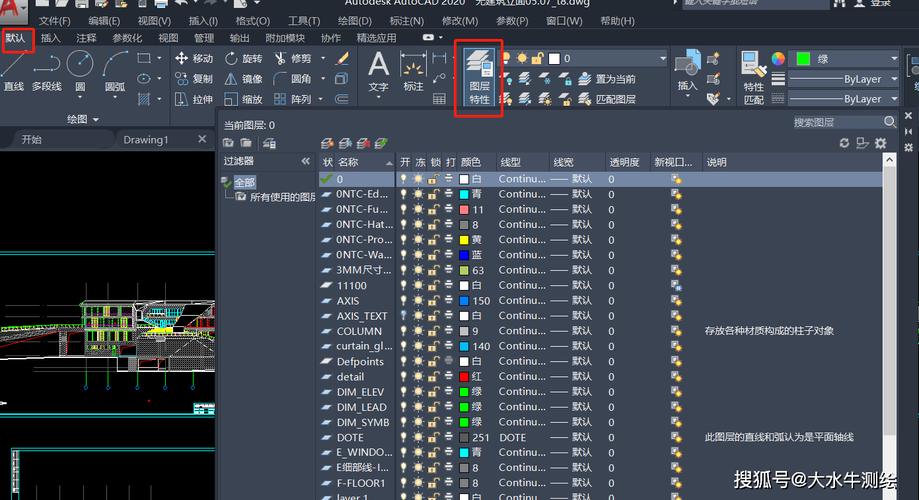

打开“图层特性管理器”（LA命令），在图层列表中通过鼠标拖拽图层的名称行，可改变图层的上下排列顺序，将“文字说明”图层拖至“建筑轮廓”图层上方，则“文字说明”中的对象会优先显示，不会被“建筑轮廓”遮挡，需要注意的是，此方法仅影响整个图层的显示层级，无法针对单个对象进行微调。
图层顺序的应用场景
- 建筑制图：在建筑平面图中，通常需要将“轴线”图层置于底层，“墙体”图层居中，“家具”和“文字标注”图层置于上层，确保文字和家具符号不会被墙体遮挡，便于查看和修改。
- 机械制图：装配图中，“隐藏线”图层应位于“可见轮廓线”图层下方，“尺寸标注”和“技术说明”图层需置于最上层，以保证标注清晰可见。
- 三维建模：在三维视图中，图层顺序会影响对象的显示优先级，例如将“透明材质”图层置于“实体”图层上方，可实现透明效果与实体的叠加显示。
注意事项
- 冻结与图层的优先级：被冻结的图层不会参与显示顺序的排列，因此在调整顺序前需确保相关图层处于解冻状态。
- 打印顺序与显示顺序的一致性：CAD的打印顺序默认与显示顺序一致，若需调整打印时的对象遮挡关系，需通过“打印样式表”或“绘图顺序”命令双重确认。
- 外部参照的影响：包含外部参照的图纸中，外部参照的图层顺序可能与主图纸不一致，需通过绑定外部参照或调整参照的“绘图顺序”来解决。
- 版本差异：不同CAD版本（如AutoCAD 2018与2023）的“绘图顺序”命令界面可能略有差异，但核心功能一致，建议根据实际版本灵活操作。
相关问答FAQs
Q1：为什么调整了图层顺序后，对象仍被遮挡？
A：可能的原因包括：① 被遮挡对象所在的图层被锁定或冻结，需检查图层状态；② 对象本身处于“块”或“外部参照”中，需先分解块或编辑参照的图层顺序；③ 显示比例或视图范围设置不当，可通过“重生成”（REGEN）命令刷新视图。
Q2：如何快速将多个图层中的对象统一调整到最上层？
A：可通过以下步骤实现：① 使用“快速选择”（QSELECT）功能，按图层选择多个对象；② 输入“DRDERER”命令，选择“前置”选项；③ 在弹出的“绘图顺序”对话框中勾选“选定的对象”，确认后所有选中对象将移至最上层，也可通过“LAYISO”命令隔离目标图层后，再执行“前置”操作，提高效率。
