在CAD软件中,清除命令是提升绘图效率、保持图形文件整洁的重要工具，无论是初学者还是资深设计师，都可能遇到需要删除冗余对象、优化图形结构的情况，而掌握清除命令及其相关技巧，能显著简化操作流程，本文将详细解析CAD中的清除命令，包括其核心功能、操作方法、适用场景及注意事项，并结合实例说明其应用逻辑，最后通过FAQs解答常见疑问。
清除命令的核心功能与定位
CAD中的清除命令（PURGE）主要用于删除图形中未被使用的命名对象，如未定义的图层、文字样式、标注样式、块、线型等，这些对象可能在绘图过程中被误创建、修改后残留，或通过外部参照/块导入但未被实际使用，长期积累会导致文件体积增大、运行卡顿，甚至影响图形的规范性。
与普通删除命令（ERASE）不同，PURGE针对的是“命名对象”而非具体几何图形，若绘制了一个圆但未将其定义为块，直接删除该圆使用ERASE；但若创建了一个名为“无用块”的块定义，且图形中未插入该块，则需通过PURGE删除其定义，PURGE支持批量清理，可一次性扫描并删除所有符合条件的冗余对象，避免手动逐个查找的繁琐。
清除命令的操作方法（以AutoCAD为例）
不同CAD版本的清除命令入口略有差异,但核心逻辑一致，以AutoCAD为例，常用启动方式包括：

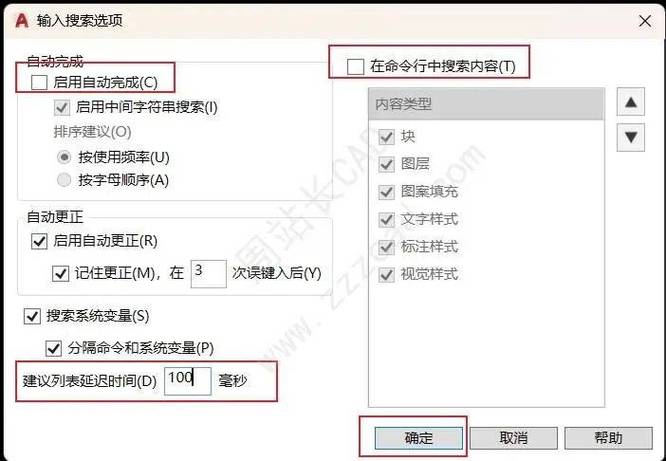

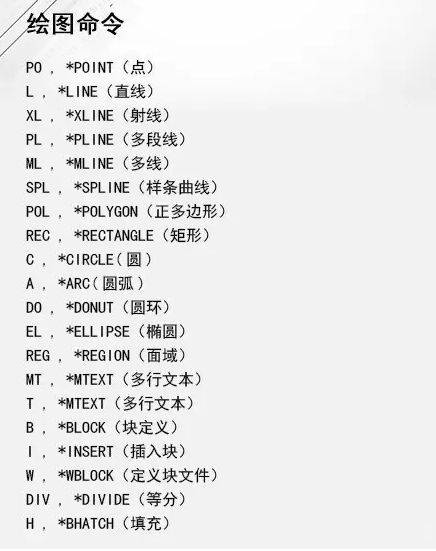

- 命令行输入：直接输入
PURGE（或简化命令PU），按回车键确认。 - 菜单栏路径：点击“应用程序菜单”→“图形实用工具”→“清理”。
- 功能区选项卡：在“管理”选项卡中找到“清理”按钮（部分版本位于“工具”选项卡）。
启动后,系统弹出“清理”对话框，界面包含以下关键区域：
| 区域名称 | 功能说明 |
|---|---|
| 图形中的项目 | 列出当前图形中所有可清理的命名对象类别（如块、图层、样式等），点击类别可展开查看具体项目。 |
| 清理嵌套项目 | 勾选此项可清理未被使用的嵌套对象（如块中未被使用的子块），建议勾选，以提高清理彻底性。 |
| 查看不能清理的项目 | 切换标签页后，显示无法清理的对象（如当前图层中的对象、被其他对象依赖的定义等）。 |
| 清理确认 | 勾选“清理确认”后，每次删除对象前会弹出提示，避免误删；未勾选则直接清理所有选定项目。 |
操作步骤示例：

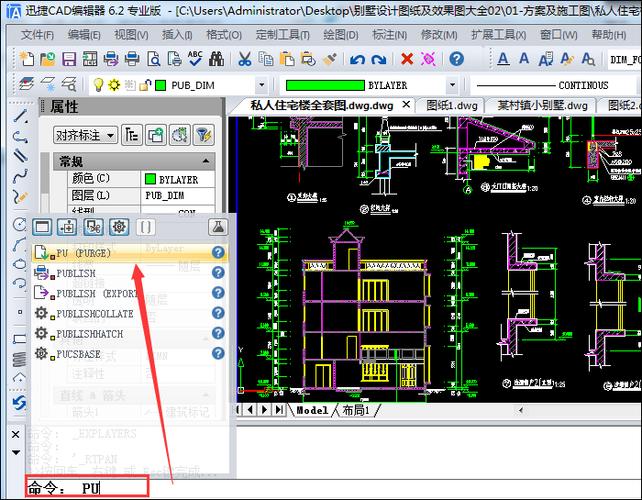

- 启动PURGE命令：输入
PU并回车，打开“清理”对话框。 - 选择清理范围：
- 清理单个项目：展开“块”类别，找到名为“旧设计_备份”的块，选中后点击“清理”。
- 批量清理：直接点击“清理”按钮，系统自动扫描并删除所有未使用的命名对象。
- 查看清理结果：清理完成后，对话框底部会显示“已清理X个对象，确认Y个无法清理”。
- 重复清理：若首次清理后仍有冗余对象（如嵌套未使用的样式），可再次点击“清理”，直至无法清理更多项目。
清除命令的适用场景与注意事项
适用场景：
- 文件优化：在完成绘图或导出文件前，清理冗余对象以减小文件体积（尤其对包含大量未使用块/参照的图形效果显著）。
- 规范图层管理：删除未定义的图层（如通过图层过滤器筛选出的“图层1”“图层2”等默认名称残留）。
- 样式标准化：清理无用的文字样式、标注样式，避免图形中样式混乱。
- 协作交接：将图纸交予他人前，确保仅保留必要的命名对象，减少接收方的操作困惑。
注意事项：
- 依赖关系检查：PURGE无法清理正在使用的对象（如当前图层中的对象、被块或外部参照引用的定义），若需清理此类对象，需先解除依赖关系（如将对象移至其他图层、删除块实例）。
- 备份文件：首次清理前建议备份图形文件（另存为
.bak或.dwg副本），避免误删重要定义导致图形异常。 - 谨慎清理特殊对象：对于“标准样式”“默认图层”等系统基础对象，除非确认无需使用，否则避免清理，以防图形显示异常。
- 版本兼容性：部分低版本CAD可能不支持高版本的命名对象清理，跨版本使用时需注意兼容性。
清除命令的进阶技巧
-
命令行参数控制：
- 输入
PURGE后，命令行可添加参数，如-PURGE（命令行模式，不弹出对话框）、R（清理嵌套对象）、A（清理所有未使用的对象）。 - 示例：
-PURGE R A，直接清理所有未使用的嵌套命名对象，适合批量处理。
- 输入
-
脚本自动化清理：
对于大量图形文件，可通过脚本（.scr文件）批量执行PURGE命令，提高效率，创建一个clean.scr为PURGE R A Q（Q表示不确认清理），然后在CAD中运行脚本。 -
结合图层过滤器：
若需清理特定类型的冗余对象（如仅清理未使用的文字样式），可在“清理”对话框中先筛选类别，再针对性清理，避免误操作。
常见问题解答（FAQs）
问题1：为什么执行PURGE命令后提示“没有可以清理的项目”，但文件依然很大？
解答：这种情况通常由以下原因导致：
- 几何冗余：PURGE仅清理命名对象，而未删除实际的几何图形（如未使用的线条、圆等），需结合ERASE命令或快速选择（QSELECT）手动删除冗余几何体。
- 外部参照/块残留：若图形中插入的外部参照或块定义未被卸载或删除，其内部可能包含大量未使用的对象，但PURGE无法清理外部参照内的对象，需先卸载外部参照（
XREF命令）或分解块（EXPLODE命令）后再清理。 - 图像/代理对象：若图形中嵌入的位图图像或代理对象未被删除，也会占用大量空间，可通过“图像管理”（IMAGE命令）或“代理设置”（PROXYGRAPHICS命令）检查并清理。
问题2：清理后发现图形中部分样式或对象显示异常，如何恢复？
解答：若清理后出现样式丢失或对象显示异常，可尝试以下方法：
- 撤销操作：立即按
Ctrl+Z撤销最近的PURGE操作（若未关闭文件）。 - 备份文件恢复：若已保存文件，通过备份文件（如
.bak重命名为.dwg）恢复清理前的状态。 - 重新加载标准样式：若清理的是文字或标注样式，可通过“文字样式”（STYLE命令）或“标注样式”（DIMSTYLE命令）重新加载或创建标准样式。
- 检查依赖关系：清理前确认对象是否被其他定义依赖（如块中使用的文字样式），避免清理关键父对象。
通过合理使用CAD清除命令,可有效提升图形文件的规范性和运行效率，但需结合实际需求谨慎操作，避免因误删导致数据丢失或图形异常，掌握上述技巧和注意事项，能让清理工作更高效、安全。
