在CAD软件中，线连接命令是绘图过程中最常用的功能之一，主要用于将独立的线段、直线、多段线等对象合并或延伸为连续的图形，确保图形的完整性和规范性，不同版本的CAD（如AutoCAD、浩辰CAD等）提供的线连接命令略有差异，但核心功能主要包括“合并”（JOIN）、“延伸”（EXTEND）、“修剪”（TRIM）以及“倒角”（CHAMFER）和“圆角”（FILLET）等，以下将详细介绍这些命令的操作方法、适用场景及注意事项。
最直接的线连接命令是“合并”（JOIN），该命令用于将多个独立的线段、直线、圆弧、多段线或椭圆弧等对象合并为一个整体对象，若有多条首尾相连的直线段，可通过“合并”命令将其转化为一条多段线，便于后续编辑，操作步骤为：在命令行输入“JOIN”或点击“修改”工具栏中的合并图标，根据提示选择需要合并的对象（可逐个选择或使用窗选方式），确认后系统会自动将符合条件的对象合并，需要注意的是，合并对象必须位于同一平面内，且直线与直线、直线与多段线之间才能合并,圆弧或椭圆弧则需具有相同的圆心和半径才能合并。
“延伸”（EXTEND）命令用于将对象延伸至指定的边界对象，实现线段的“连接”，当一条直线未与另一条直线相交时，可通过延伸命令将其端点延伸至目标直线上，操作步骤为：输入“EXTEND”命令，选择边界对象（即目标线段），然后选择需要延伸的对象（即待连接的线段），若边界对象不明确，可先回车确认默认“全部选择”，再点击待延伸的线段，该命令适用于线段、圆弧、多段线等多种对象,但延伸后的对象必须与边界对象实际相交或延伸后可相交。
与“延伸”功能互补的是“修剪”（TRIM）命令，它通过剪切对象的多余部分，实现线段的精准连接，两条相交直线中，若需保留其中一段并删除另一段超出部分，可使用修剪命令，操作步骤为：输入“TRIM”命令，选择剪切边界（即作为“剪刀”的对象），然后选择需要修剪的对象（即待删除的部分），修剪命令同样支持多对象选择，且可通过“栏选”（F）或“窗交”（C）方式快速选择，需要注意的是，修剪对象必须与边界对象相交,否则无法修剪。
“倒角”（CHAMFER）和“圆角”（FILLET）命令也可用于实现线段的连接，但它们会在连接处添加斜角或圆弧过渡，倒角命令通过指定距离或角度，在两条直线之间创建斜角连接；圆角命令则通过指定半径，在直线或圆弧之间创建圆弧过渡，操作时，需先设置倒角距离或圆角半径，然后依次选择两条待连接的直线，使用圆角命令时，若半径设为0，则两条直线会直接相交，形成尖角连接,这也是一种特殊的线连接方式。
在实际操作中，选择合适的命令需根据具体需求判断：若需将对象合并为单一整体，优先使用“合并”；若需延长或缩短线段至目标位置，则使用“延伸”或“修剪”；若需平滑或斜角连接，则选择“圆角”或“倒角”，CAD的“对象捕捉”功能（如端点、交点捕捉）对线连接操作至关重要，能确保连接的精准性,以下为常用线连接命令的对比表格：
| 命令名称 | 主要功能 | 适用场景 | 操作要点 |
|---|---|---|---|
| JOIN（合并） | 合并为单一对象 | 首尾相连的线段、多段线等 | 对象需共面且类型兼容 |
| EXTEND（延伸） | 延伸至边界对象 | 线段未相交需延长连接 | 先选边界，再选待延伸对象 |
| TRIM（修剪） | 剪切多余部分 | 线段相交需删除超出部分 | 先选剪切边界，再选待修剪对象 |
| FILLET（圆角） | 添加圆弧过渡连接 | 需平滑连接的直线或圆弧 | 需先设置半径，再选两条对象 |
| CHAMFER（倒角） | 添加斜角连接 | 需直角或指定角度斜角连接 | 需先设置距离或角度，再选两条对象 |

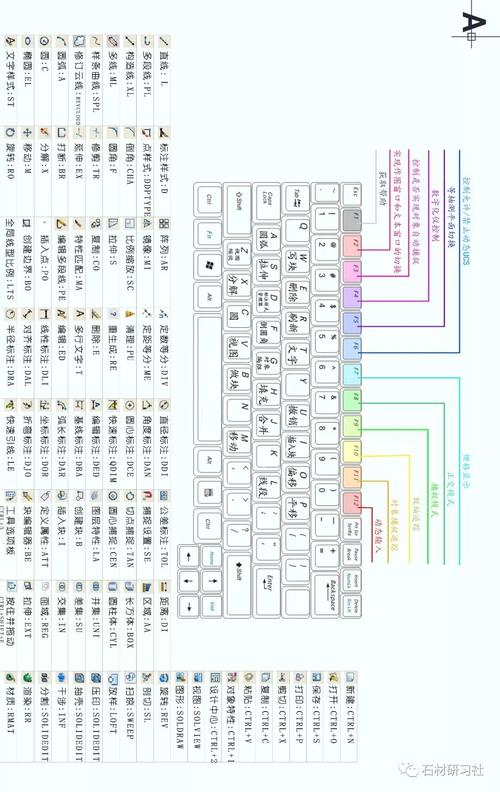

为确保线连接操作的高效性，建议用户熟练掌握命令快捷键（如“J”为合并、“TR”为修剪、“EX”为延伸等），并结合“对象捕捉”“极轴追踪”等辅助功能，对于复杂图形，可先使用“分解”（EXPLODE）命令将复合对象拆分为单一对象,再进行连接操作。
相关问答FAQs
Q1：为什么使用JOIN命令合并线段时提示“无法合并”？
A：JOIN命令合并失败通常由以下原因导致：①对象类型不兼容（如直线与圆弧无法直接合并）；②对象未首尾相连（端点之间距离过大或未完全重合）；③对象不在同一图层或坐标系中，需检查对象状态，确保满足合并条件。
Q2：如何将两条不平行的直线延伸至相交连接？
A：CAD的“延伸”命令仅支持延伸至边界对象，无法直接实现不平行直线的相交连接，可通过以下方法解决：①使用“构造线”（XLINE）命令绘制通过某直线端点的无限长直线，作为边界延伸另一直线；②使用“旋转”（ROTATE）命令调整直线角度至相交,再修剪多余部分。
