在CAD软件中,弧线标注是工程设计中常见的操作，主要用于标注圆弧的长度、角度、半径等参数，掌握弧线标注命令的使用方法，能够提高绘图效率和标注准确性，本文将详细介绍CAD中弧线标注的相关命令、操作步骤及注意事项。
弧线标注的核心命令包括“DIMARC”（弧长标注）、“DIMRADIUS”（半径标注）、“DIMDIAMETER”（直径标注）、“DIMANGULAR”（角度标注）等，这些命令位于“标注”菜单或“标注”工具栏中，也可以通过命令行直接输入命令名称执行，不同版本的CAD软件（如AutoCAD、中望CAD等）在命令名称和操作界面上可能略有差异，但基本功能和使用逻辑相似。
弧长标注（DIMARC）
弧长标注用于标注圆弧的长度,适用于需要明确弧线实际长度的场景，如道路曲线、管道弯头等，执行该命令的步骤如下：
- 输入命令“DIMARC”并按回车键，或在“标注”菜单中选择“弧长”。
- 选择需要标注的圆弧对象,系统自动捕捉圆弧的起点和终点。
- 指定尺寸线的位置,可通过鼠标拖动调整标注文字和尺寸线的位置。
- 系统自动显示弧长数值,并根据当前标注样式设置格式化显示。
注意事项：
- 弧长标注可添加“符号”前缀或后缀，如“L=”或“长度：”，需在“标注样式管理器”中修改。
- 对于部分圆弧,可通过“多行文字”选项手动输入标注内容。
- 弧长标注的尺寸线通常显示为圆弧的平行线,也可通过“标注样式”调整为直线形式。

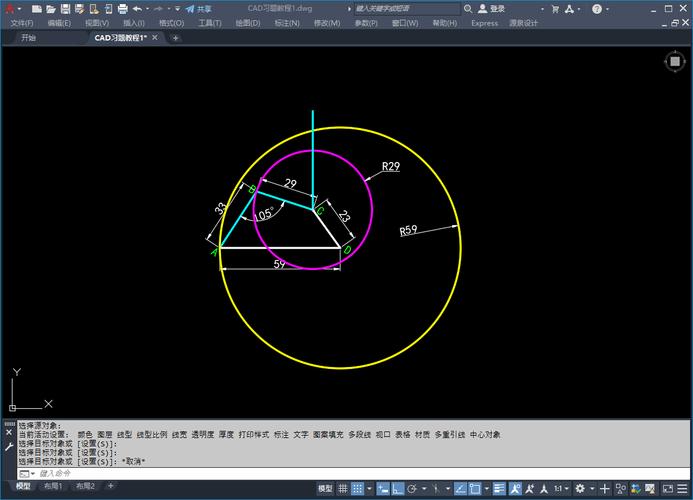

半径标注（DIMRADIUS）
半径标注用于标注圆弧或圆的半径值,操作步骤如下：
- 输入命令“DIMRADIUS”并按回车键，或在“标注”菜单中选择“半径”。
- 选择圆弧或圆对象,系统自动显示半径数值。
- 指定尺寸线位置,通常尺寸线通过圆心，标注文字位于圆弧外部或内部（根据样式设置）。
- 可通过“文字”选项调整标注文字的对齐方式，如“水平”“与尺寸线对齐”等。
注意事项：
- 半径标注默认显示“R”前缀（如R50），可在“标注样式”中修改前缀内容或删除。
- 对于小半径圆弧,标注文字可能需要手动调整位置以避免重叠。
- 部分CAD版本支持“折弯标注”（JOGGED DIMENSION），用于标注大半径圆弧的半径，此时需指定替代原点位置。
直径标注（DIMDIAMETER）
直径标注与半径标注类似,但用于标注圆或圆弧的直径值，操作步骤如下：
- 输入命令“DIMDIAMETER”并按回车键，或在“标注”菜单中选择“直径”。
- 选择圆或圆弧对象,系统自动显示直径数值。
- 指定尺寸线位置,标注文字默认显示“Φ”符号（需确保字体支持）。
- 可通过“标注样式”调整“Φ”符号的显示方式及文字位置。
注意事项：
- 直径标注的“Φ”符号依赖于当前文字样式，若显示为问号，需切换为支持中文的字体（如“gbcbig.shx”）。
- 对于非完整圆弧,直径标注可能需要结合其他辅助线完成。
- 尺寸线可通过“标注样式”设置为“直线”或“倾斜”形式。
角度标注（DIMANGULAR）
角度标注用于标注圆弧的圆心角或两条直线之间的夹角,操作步骤如下：
- 输入命令“DIMANGULAR”并按回车键，或在“标注”菜单中选择“角度”。
- 选择圆弧对象（直接标注圆弧角度），或依次选择两条直线（标注夹角），或指定三个点（定义角度顶点和两边）。
- 指定标注弧线的位置,系统自动显示角度数值。
- 可通过“多行文字”或“文字”选项修改标注内容。
注意事项：
- 角度标注的单位可通过“标注样式”中的“主单位”选项设置为度、分、秒或弧度。
- 标注文字的位置可通过“拖动”调整，避免与图形元素重叠。
- 对于优化的圆弧角度标注,系统会自动显示小于180°的角度值。
标注样式设置

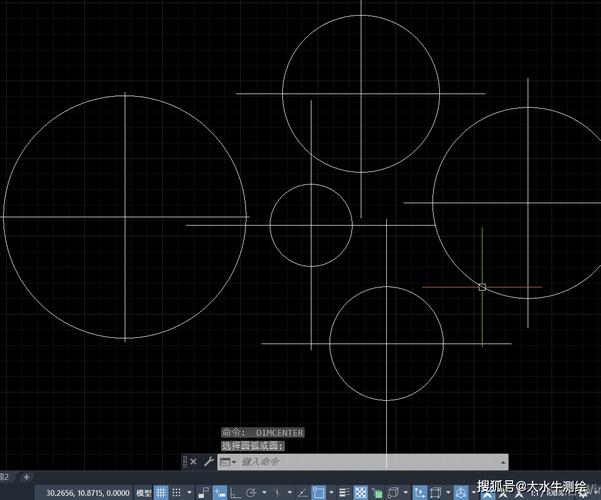

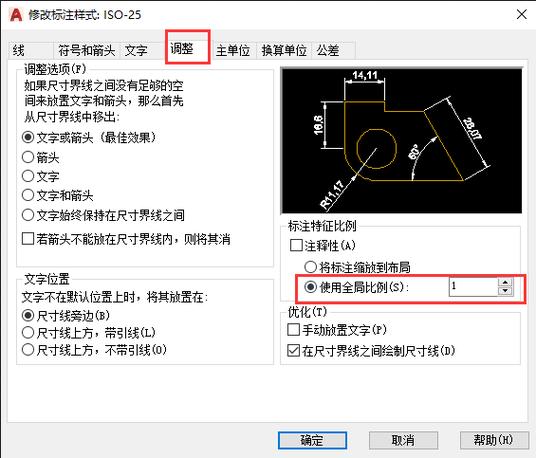

弧线标注的显示效果受“标注样式”影响，需根据绘图需求进行统一设置，设置路径为“格式”菜单→“标注样式”或“标注”工具栏→“标注样式管理器”，主要设置项包括：
- 直线：调整尺寸线、尺寸界线的颜色、线宽和隐藏状态。
- 符号和箭头：设置箭头样式、圆心标记大小等。
- 文字：设置文字样式、高度、对齐方式和位置。
- 调整：控制标注文字和尺寸线的位置关系，如“文字或箭头（最佳位置）”。
- 主单位：设置单位格式、精度、前缀/后缀（如“Φ”“R”）等。
以下为常用标注样式参数的参考设置：
| 设置项 | 推荐参数 | 说明 |
|---|---|---|
| 箭头样式 | 实心闭合 | 适用于机械、建筑等通用标注 |
| 文字高度 | 5-3.5mm | 根据图形比例调整 |
| 文字对齐 | 与尺寸线对齐 | 确保文字沿尺寸线方向显示 |
| 主单位精度 | 0（整数）或0.00（两位小数） | 根据设计需求选择 |
| 前缀/后缀 | R（半径）、Φ（直径） | 自动添加符号，避免手动输入错误 |
高级标注技巧
- 关联标注：默认情况下，标注与图形对象关联，修改图形时标注会自动更新，需确保“DIMASSOC”系统变量设置为“2”（完全关联）。
- 连续标注/基线标注：弧线标注可与其他尺寸标注连续或基线对齐，需先使用“DIMBASELINE”或“DIMCONTINUE”命令。
- 公差标注：通过“公差”选项添加尺寸公差，适用于机械设计中的精度要求。
- 快速标注：使用“QDIM”命令可一次性标注多个圆弧的半径或直径，提高效率。
常见问题及解决方法
- 标注显示异常：如文字显示为问号或乱码，需检查文字样式是否支持中文，或替换字体文件。
- 尺寸线位置错误：通过“夹点编辑”调整标注位置，或重新执行标注命令并指定正确位置点。
相关问答FAQs
Q1：如何修改弧长标注的符号前缀？
A1：在“标注样式管理器”中选中当前样式，点击“修改”→“主单位”选项卡，在“前缀”栏输入所需符号（如“L=”），点击“确定”保存即可，新标注将自动应用前缀，已存在的标注需手动更新。
Q2：半径标注的尺寸线无法通过圆心怎么办？
A2：这通常是由于标注样式中的“文字”选项卡设置了“尺寸线强制为直线”或“尺寸线偏移”过大，检查标注样式，在“调整”选项卡中取消勾选“尺寸线强制为直线”，或在“直线”选项卡中减小“尺寸线偏移”值（建议设置为0.5-1mm）。
