在CAD软件中，层显命令（LAYERSTATE）是一个强大的工具，用于保存、恢复和管理图层的显示状态，通过该命令，用户可以快速切换不同的图层配置，从而提高绘图效率和管理复杂图形的能力，本文将详细介绍层显命令的功能、操作步骤、应用场景及注意事项,并结合实例说明其实际应用。

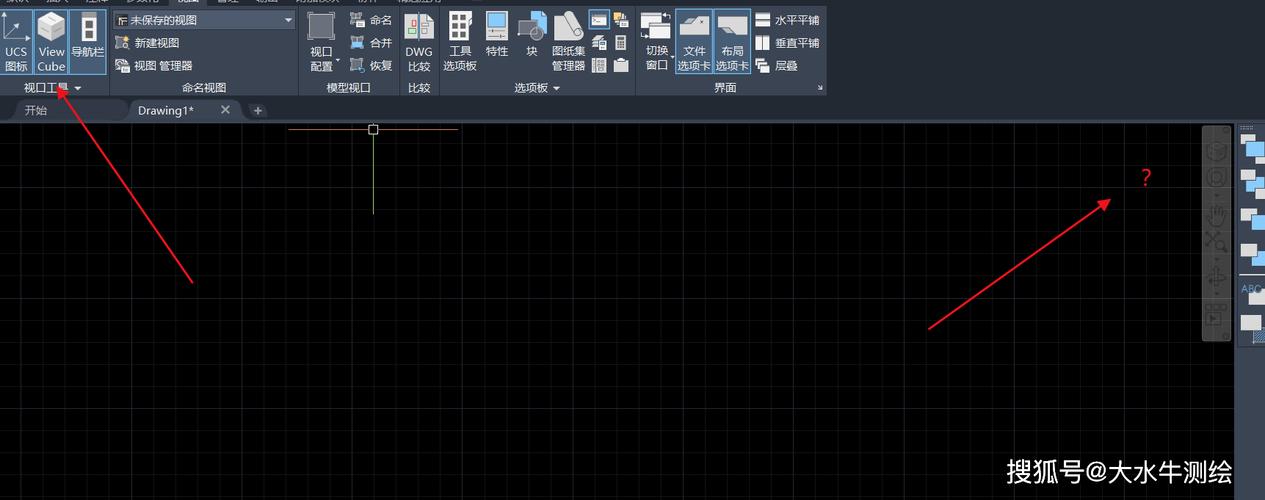

（图片来源网络，侵删）
层显命令的核心作用在于记录当前图层的开/关、冻结/解冻、锁定/解锁、颜色、线型、线宽等属性，并在需要时快速恢复这些状态，这对于处理包含大量图层的复杂图纸尤为重要，例如在建筑设计中，可能需要在不同阶段显示或隐藏特定的图层（如结构层、水电层、家具层等）,而层显命令能够帮助用户高效完成这些操作。
层显命令的启动方式
在CAD中,启动层显命令有以下几种方式：

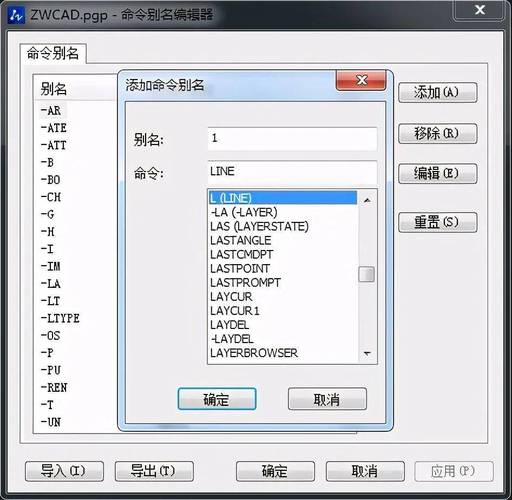

- 命令行输入：直接在命令行中输入
LAYERSTATE或其简化命令-LAYERSTATE,然后按回车键。 - 功能区操作：在“常用”选项卡的“图层”面板中，点击“图层状态管理器”按钮（通常显示为一个带图层的图标）。
- 菜单栏操作：通过“格式”菜单下的“图层状态管理器”选项进入。
层显命令的操作步骤
打开图层状态管理器
启动命令后，系统会弹出“图层状态管理器”对话框,该对话框中包含以下主要区域：
- 图层状态：显示当前已保存的图层状态列表。
- 新建：用于创建新的图层状态。
- 保存：保存当前图层的显示状态。
- 恢复：将选中的图层状态应用到当前图形。
- 编辑：修改已保存的图层状态。
- 输出：将图层状态保存为文件（.las格式）,便于在其他图形中调用。
- 输入：加载外部图层状态文件。
- 删除：删除不需要的图层状态。
创建新的图层状态
- 点击“新建”按钮，弹出“要保存的新图层状态”对话框。
- 在“新图层状态名”中输入名称（如“施工阶段1”），并选择说明（可选）。
- 点击“确定”后,系统会自动记录当前所有图层的属性。
恢复图层状态
- 在“图层状态”列表中选择需要恢复的状态。
- 点击“恢复”按钮,系统会立即将图层的显示状态调整为保存时的状态。
编辑图层状态
- 选中某个图层状态后，点击“编辑”按钮，可以修改该状态中部分图层的属性（如仅修改特定图层的颜色或线型）。
- 编辑完成后,需重新保存状态才能生效。
导入/导出图层状态
- 通过“输出”功能，可以将图层状态保存为文件,便于团队共享或跨文件调用。
- “输入”功能则允许用户加载其他图形中保存的图层状态,实现标准化管理。
屼显命令的高级应用
分阶段显示图层
在复杂项目中,不同阶段可能需要显示不同的图层组合。
（图片来源网络，侵删）
- 规划阶段：仅显示地形、道路等基础图层。
- 设计阶段：显示建筑、结构等专业图层。
- 施工阶段：显示所有与施工相关的图层（如钢筋、模板等）。
通过层显命令，用户可以为每个阶段保存独立的图层状态,并在需要时一键切换。
图层状态的批量管理
对于大型团队协作，可以通过导出/导入功能统一图层状态标准，项目负责人可以将标准图层状态文件分发给所有成员,确保图纸的一致性。
与布局视口的结合使用
在布局空间中，不同视口可能需要显示不同的图层状态，通过在视口中锁定图层状态,可以实现多视图的独立控制。
注意事项
- 依赖图层名称：层显命令基于图层的名称和属性，因此在修改图层名称后,之前保存的状态可能失效。
- 外部参照的影响：如果图形中包含外部参照，层显命令无法直接控制参照图层的显示,需单独管理参照文件。
- 备份图层状态：在编辑或删除图层状态前，建议先导出备份,避免误操作导致数据丢失。
- 性能优化：过多的图层状态可能会影响软件运行速度,建议定期清理不用的状态。
实例说明
假设用户正在绘制一张建筑平面图，包含“墙体”“门窗”“家具”“水电”四个图层,需要在不同场景下显示不同的图层组合：
（图片来源网络，侵删）
- 保存“纯墙体”状态：仅显示“墙体”图层,关闭其他图层。
- 保存“带门窗”状态：显示“墙体”和“门窗”图层。
- 保存“完整布局”状态：显示所有图层。
操作步骤如下：
- 调整图层显示后，打开“图层状态管理器”，点击“新建”,输入名称并保存。
- 需要切换时，直接选择对应状态并点击“恢复”即可。
表格：层显命令与图层属性的关系
| 图层属性 | 是否支持层显命令 | 说明 |
|---|---|---|
| 开/关 | 是 | 控制图层内容是否显示 |
| 冻结/解冻 | 是 | 在模型空间中冻结图层内容 |
| 锁定/解锁 | 是 | 锁定图层内容，允许查看但不可编辑 |
| 颜色 | 是 | 保存图层颜色设置 |
| 线型 | 是 | 保存图层线型设置 |
| 线宽 | 是 | 保存图层线宽设置 |
| 透明度 | 是（高版本CAD） | 保存图层透明度设置 |
| 打印样式 | 否 | 需单独管理 |
相关问答FAQs
问题1：为什么恢复图层状态后，部分图层没有按预期显示？
解答：可能的原因包括：
- 图层名称在保存后被修改，导致状态匹配失败。
- 图层状态中未包含某些新添加的图层。
- 外部参照图层未被正确管理，建议检查图层名称一致性,并在保存状态时确保包含所有相关图层。
问题2：如何将图层状态文件分享给其他同事使用？
解答：
- 在“图层状态管理器”中，选中需要分享的状态，点击“输出”。
- 选择保存路径和文件名（后缀为.las），发送给同事。
- 同事在CAD中打开“图层状态管理器”，点击“输入”，选择该文件即可加载，注意确保双方图层名称一致,否则可能出现显示异常。
