在CAD软件中,三维实体旋转命令是进行复杂模型编辑的重要工具，主要用于将三维实体绕指定轴进行旋转，以调整模型的方向或创建新的几何形状，以AutoCAD为例，该命令可通过多种方式调用，如命令行输入“ROTATE3D”、功能区“常用”选项卡“修改”面板中的“三维旋转”按钮，或直接使用快捷键（如“RO”后加空格再选择“3D”选项），执行命令后，用户需先选择要旋转的三维实体，然后定义旋转轴，最后输入旋转角度完成操作。

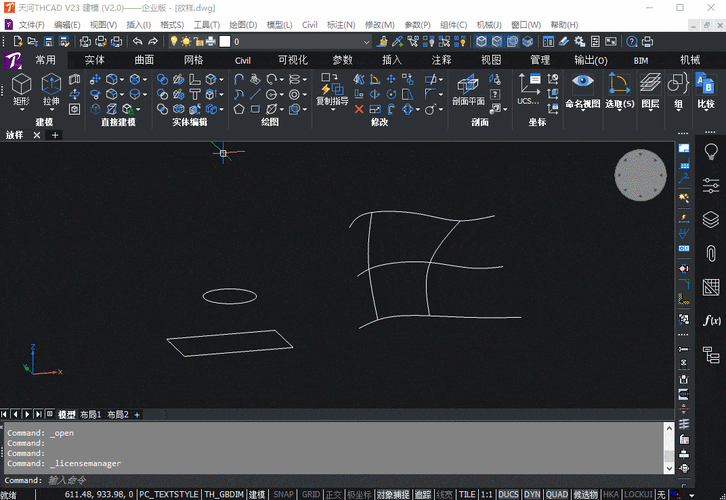

（图片来源网络，侵删）
旋转轴的定义方式
旋转轴的确定是三维旋转的核心,CAD提供了多种灵活的旋转轴定义方法，以满足不同场景需求：
- 对象（O）：选择现有对象作为旋转轴，如直线、圆、圆弧或二维多段线，旋转轴方向由对象的起点指向终点（圆或圆弧的旋转轴为垂直于圆心且通过圆心的轴）。
- 最近的（L）：重复使用上一次使用的旋转轴，适用于连续多次旋转同一对象。
- 视图（V）：旋转轴与当前视图平面垂直，即旋转轴方向为观察者的视线方向（如俯视时旋转轴为Z轴正方向）。
- X轴（X）/Y轴（Y）/Z轴（Z）：以当前坐标系（UCS）的X、Y或Z轴作为旋转轴，适合需要沿坐标轴对齐的场景。
- 两点（2）：通过指定空间中的两点确定旋转轴，第一点为轴起点，第二点为轴终点，这是最常用的自定义方式，可灵活控制旋转方向。
旋转角度的输入
旋转角度可通过直接输入数值、拖动鼠标或使用参照（R）选项确定：
- 直接输入：正角度按右手定则确定旋转方向（拇指指向旋转轴正方向，四指弯曲方向为旋转方向），负角度则反向旋转。
- 鼠标拖动：动态显示旋转预览，直观调整角度，适合需要精确控制位置的场景。
- 参照（R）选项：通过指定两个角度差确定旋转量，例如将实体上的一条边从当前角度旋转至目标角度，适合角度难以直接计算的情况。
操作步骤示例（以AutoCAD为例）
- 调用命令：在命令行输入“ROTATE3D”，按回车键。
- 选择对象：使用窗口选择或点选方式选中要旋转的三维实体，按回车键结束选择。
- 定义旋转轴：根据需求选择旋转轴定义方式，例如选择“两点（2）”，分别指定空间点A（轴起点）和点B（轴终点）。
- 输入角度：在命令行提示下输入旋转角度（如“90”），或选择“参照（R）”并指定参照角度和目标角度。
- 确认完成：按回车键，实体绕指定轴旋转指定角度，生成新实体（原实体保留，可通过“删除”命令清理）。
注意事项
- 旋转轴方向：旋转方向遵循右手定则，若旋转方向与预期相反，可调整两点顺序或输入负角度。
- 实体完整性：旋转后的实体仍保持原有特性（如图层、材质），不会因旋转产生断裂或变形。
- 坐标系影响：使用“X/Y/Z轴”选项时，需确保当前UCS方向正确，可通过“UCS”命令调整坐标系。
- 复杂模型处理：对于包含多个子实体的复合模型（如“并集”“差集”结果），旋转时整体操作，无需单独分解。
常见问题与解答（FAQs）
问题1：三维旋转命令与二维旋转（ROTATE）有何区别？
解答：二维旋转（ROTATE）仅能在XY平面内绕基点旋转实体，适用于平面图形；而三维旋转（ROTATE3D）可绕任意空间轴（如自定义直线、坐标轴等）旋转，适用于三维模型的定向和空间位置调整，将倾斜的圆柱体旋转至竖直状态，必须使用三维旋转命令。
问题2：旋转后实体位置偏移，如何确保旋转轴准确？
解答：旋转轴偏移通常因轴起点或方向定义错误导致，解决方法：

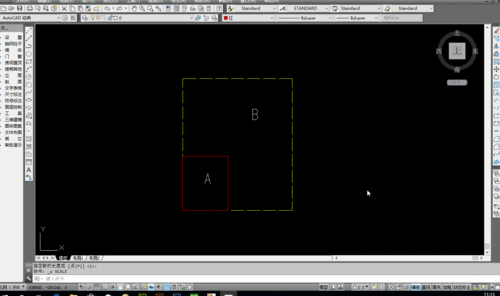

（图片来源网络，侵删）
- 使用“对象（O）”选项时，确保选择的对象（如直线）严格通过旋转目标点；
- 使用“两点（2）”选项时，可通过“对象捕捉”功能精确指定轴起点和终点（如捕捉中点、端点）；
- 旋转前输入“V”选项，切换至视图垂直模式，或输入“X/Y/Z”选项沿坐标轴旋转，避免手动指定点的误差。

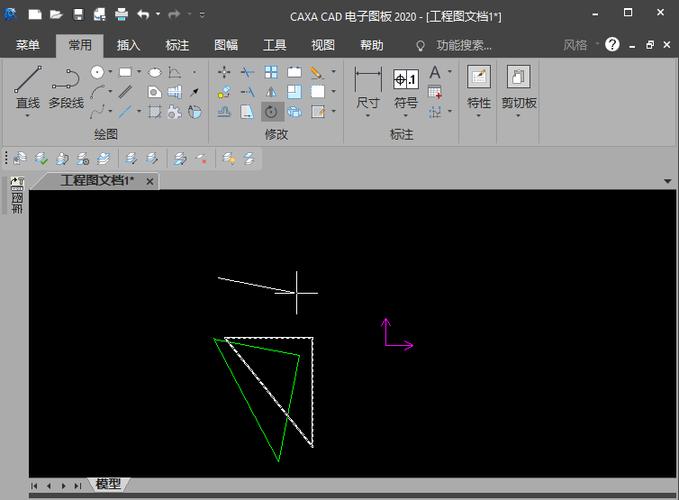

（图片来源网络，侵删）
