在给排水工程设计中,CAD软件是不可或缺的工具，熟练掌握相关命令能大幅提升绘图效率与精度，给排水CAD命令涵盖绘图、编辑、标注、图层管理等多个方面，以下结合实际应用场景进行详细说明。
基础绘图与编辑命令

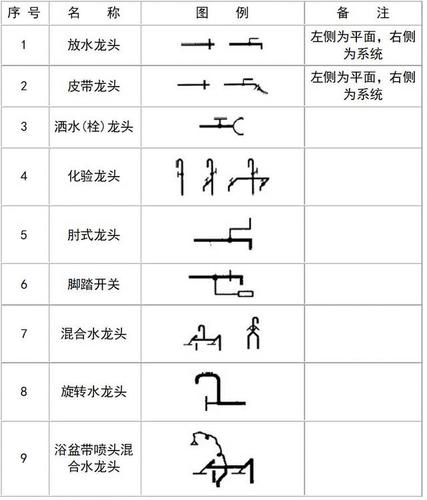

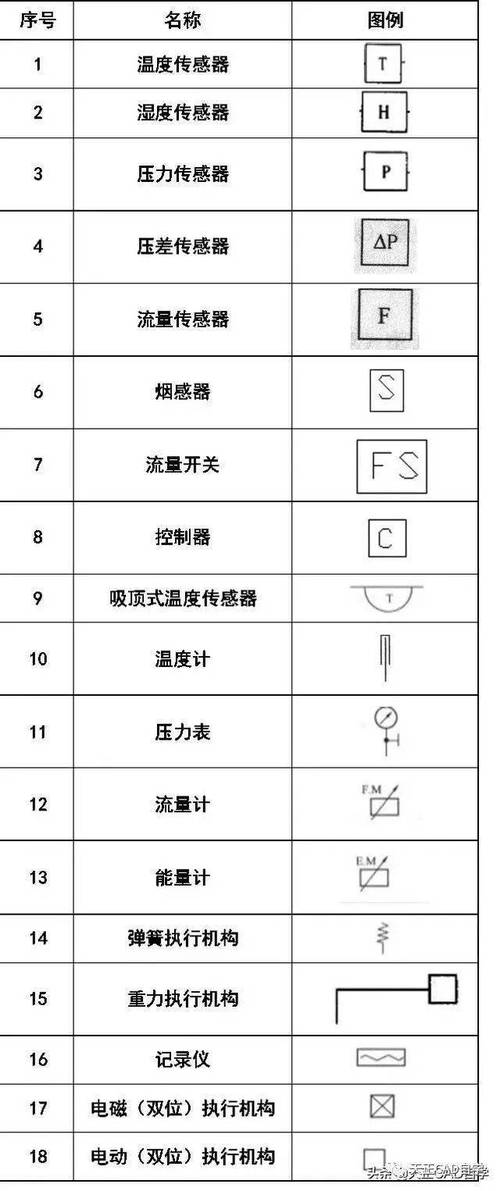

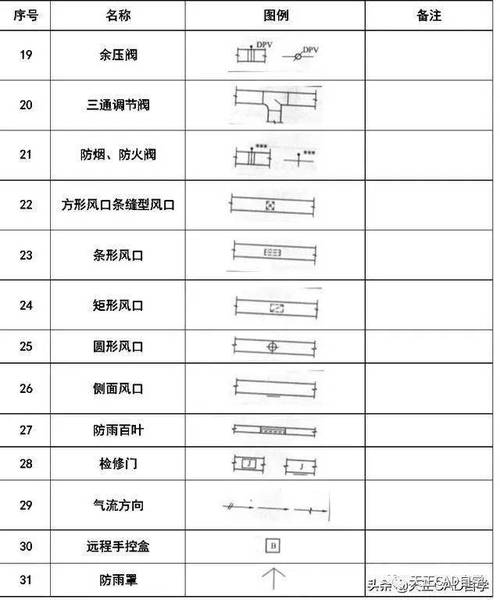

给排水图纸的核心是管道、附件及设备，因此基础绘图命令是关键，PLINE（多段线）命令常用于绘制主管道，可通过设置宽度实现不同管径的表示，例如输入“W”后指定起点和终点宽度，即可绘制粗细均匀的管道，LINE（直线）命令则适用于绘制辅助线或细部连接，配合极轴追踪功能可确保管道水平或垂直，对于管道附件如阀门、水表等，BLOCK（块）命令的使用能标准化图形，用户可将常用符号定义为块，通过INSERT命令快速调用，并统一缩放比例。
编辑命令中,TRIM（修剪）和EXTEND（延伸）是调整管道长度的常用工具，例如修剪多余管道或延伸至指定连接点，FILLET（圆角）命令可为管道转弯处添加圆弧，半径值需符合给排水规范，如输入“R”设置半径后选择两条管道即可实现平滑连接，ARRAY（阵列）命令在绘制多个相同设备时高效，例如卫生间内的多个地漏，可通过矩形阵列（“R”选项）按行列间距快速复制，OFFSET（偏移）命令则常用于绘制平行管道，如输入偏移距离后选择管道，即可生成等距的新管道，适用于双管或多管系统。
标注与文字命令
给排水图纸需清晰标注管径、标高、坡度等信息，因此标注命令至关重要，DIMSTYLE（标注样式）命令需预先设置，包括箭头样式（如实心闭合）、文字高度（通常2.5-3mm）以及尺寸线比例，确保符合《建筑给水排水制图标准》，线性标注（DIMLINEAR）用于标注管道长度，而连续标注（DIMCONTINUE）可快速标注连续管道的尺寸，对于管道标高，可采用引线标注（LEADER），配合TEXT（单行文字）命令输入标高值，如“-1.500”表示相对标高-1.5米。
特殊标注如坡度,可通过多重引线（MLEADER）实现，输入“i=0.003”表示坡度为0.3%，箭头指向水流方向，表格（TABLE）命令用于材料统计表，设置行数列数后输入管材、管径、数量等信息，样式可通过“表格样式”统一设置，确保表格规范美观。
图层管理与其他命令
给排水图纸涉及管道、设备、标注等多类元素，合理使用图层（LAYER）命令能提升绘图逻辑性，例如创建“管道”“设备”“标注”“文字”等图层，分别设置不同颜色（如管道为红色，设备为蓝色）和线宽，通过图层开关（LAYOFF/LAYON）控制显示，便于修改和打印，LTYPE（线型）命令可设置虚线、点划线等，用于表示不同类型管道，如排水管常用虚线。
其他实用命令包括：MATCHPROP（特性匹配），可将一个对象的属性（如颜色、线宽）应用到其他对象，快速统一样式；DIST（测量距离）用于检查管道长度或设备间距；QSELECT（快速选择）可根据图层、颜色等条件批量选择对象，便于批量修改，对于复杂系统，GROUP（组）命令可将多个相关对象（如一组阀门和管道）创建为组，方便整体移动或编辑。
常用给排水CAD命令速查表
| 命令缩写 | 全称 | 功能说明 | 应用场景示例 |
|---|---|---|---|
| PLINE | 多段线 | 绘制可设置宽度的连续线条 | 主管道、立管绘制 |
| BLOCK | 块定义 | 将图形对象定义为可重复使用的块 | 阀门、水表、地漏等符号标准化 |
| TRIM | 修剪 | 修剪对象至与其他对象的交点 | 切断管道多余部分 |
| DIMLINEAR | 线性标注 | 创建水平或垂直尺寸标注 | 管道长度、设备间距标注 |
| LAYER | 图层管理 | 创建、控制图层属性（颜色、线宽等） | 分层管理管道、设备、标注等元素 |
| MLEADER | 多重引线 | 创建带文字说明的引线标注 | 管道坡度、标高、设备说明标注 |
| OFFSET | 偏移 | 创建平行于选定对象的图形 | 绘制双管系统、管道间距控制 |
| ARRAY | 阵列 | 创建按规律排列的多个对象副本 | 卫生间多地漏、多消火栓布置 |
相关问答FAQs
Q1: 如何在CAD中快速批量修改给排水管道的管径标注？
A1: 可使用QSELECT命令快速选择所有管径标注文字，输入“QSELECT”后，在“应用到”中选择“整个图形”，“对象类型”选“文字”，“特性”中“内容”选择“*”（通配符），点击“确定”后全选标注文字，然后在“特性”面板（Ctrl+1）中统一修改文字高度、样式或内容，实现批量更新。
Q2: 绘制给排水系统图时，如何实现管道立体效果（如轴测图）？
A2: 可通过ISOPLANE（等轴测平面）命令切换绘图平面（左/上/右），配合ELLIPSE（椭圆）命令绘制管道圆截面（输入“I”选项选择等轴测圆），再用PLINE绘制管道直线段，模拟立体效果，设置不同的线型比例（LTSCALE）控制虚线密度，增强立体感，绘制完成后，可通过DVIEW命令的“相机”选项调整视角，进一步优化三维视觉效果。
