在CAD软件中,箭头是工程制图中不可或缺的元素，常用于标注方向、指示流程或强调重点，虽然CAD没有名为“箭头”的单一命令，但通过多种工具组合可快速绘制各类箭头，以下是关于CAD中箭头绘制的详细方法、技巧及注意事项。

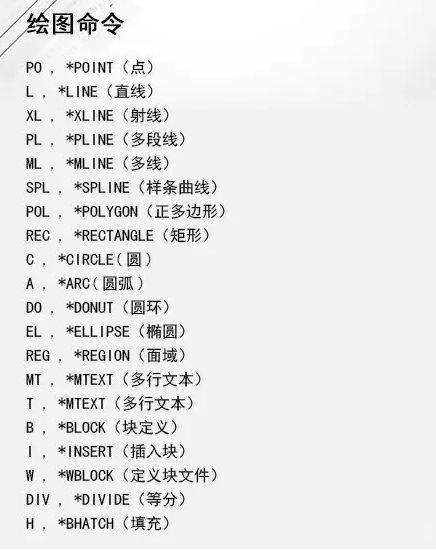

（图片来源网络，侵删）
基础绘制方法
多段线（PLINE）绘制箭头
多段线是绘制箭头最常用的工具,优点在于可将箭头线和箭头头部合并为单一对象，便于编辑。
- 操作步骤：
- 输入命令
PLINE并回车，启动多段线工具。 - 指定箭头起点,在命令行输入
W（宽度）设置起点宽度（通常为0），再设置端点宽度（如100，根据需要调整）。 - 移动鼠标确定箭头方向,输入长度值（如500）绘制箭头头部。
- 再次输入
W，将起点和端点宽度均设置为0（或原线宽），绘制箭头尾部直线部分。 - 完成后回车结束命令。
- 输入命令
- 技巧：若需调整箭头大小，可直接选中多段线，通过夹点拖动端点或使用
SCALE命令缩放。
直线（LINE）+ 多边形（POLYGON）组合
对于复杂箭头（如双向箭头），可结合直线和多边形绘制：
- 用
LINE绘制主线段。 - 输入
POLYGON命令，设置边数为3（三角形），绘制箭头头部。 - 使用
ROTATE和MOVE命令调整多边形位置和角度。 - 最后通过
GROUP命令（快捷键G）将所有对象编组，方便整体移动。
块（BLOCK）定义箭头
若需重复使用箭头,可将其定义为块：
- 按上述方法绘制一个箭头。
- 输入
BLOCK命令，指定名称（如“ARROW”），选择箭头对象和基点（通常为箭头尾部中点）。 - 插入块时,输入
I（INSERT）命令，选择块名称，通过缩放（S选项）和旋转（R选项）调整大小和方向。
高级技巧与工具
使用尺寸标注中的箭头
CAD的尺寸标注样式可自定义箭头形状：

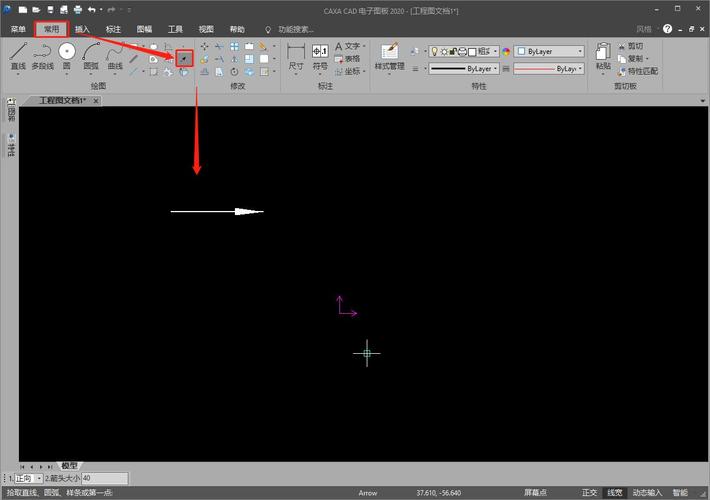

（图片来源网络，侵删）
- 输入
DIMSTYLE命令，打开“标注样式管理器”。 - 选择当前样式,点击“修改”→“符号和箭头”，在“箭头”区域设置“第一个”或“第二个”箭头样式（如实心闭合、建筑标记等）。
- 可通过“用户箭头”导入自定义块作为箭头符号。
快速引线（QLEADER）
引线标注常用于添加注释,其箭头样式可灵活设置：
- 输入
QLEADER命令，指定引线起点和终点。 - 命令行提示“指定下一点或[设置（S）]”，输入
S打开“引线设置”对话框。 - 在“箭头”下拉菜单中选择箭头类型，或选择“用户箭头”导入自定义块。
动态块（Dynamic Block）
对于参数化箭头（如可调节长度、角度的箭头），可创建动态块：
- 绘制箭头并定义为块。
- 使用
BEDIT命令进入块编辑器，添加参数（如线性参数、旋转参数）。 - 添加动作（如拉伸动作、旋转动作），使箭头可动态调整。
- 保存后,插入块时即可通过夹点交互式修改。
不同类型箭头的绘制示例
| 箭头类型 | 绘制方法 | 适用场景 |
|---|---|---|
| 实心闭合箭头 | PLINE设置起点宽度0，端点宽度非0 | 尺寸标注、方向指示 |
| 开口箭头 | PLINE绘制两条斜线或多边形修剪 | 流程图、示意图 |
| 双向箭头 | 两个对称PLINE组合，或使用线性参数的动态块 | 对称标注、范围指示 |
| 曲线箭头 | PLINE的“圆弧（A）”选项绘制曲线部分，再连接直线箭头 | 路径引导、动画轨迹 |
注意事项
- 图层管理：建议将箭头放置在独立的标注层，便于控制显示和打印。
- 比例协调：箭头大小应与图形比例匹配，避免过大或过小，可通过
LTSCALE调整线型比例。 - 样式统一：在复杂图纸中，尽量使用统一的箭头样式，可通过图层转换器（LAYTRANS）批量修改。
- 编辑技巧：选中多段线箭头后，通过
PEDIT命令的“宽度（W）”选项可快速调整全局线宽。
相关问答FAQs
Q1：如何快速修改已有箭头的大小？
A1：选中箭头对象，根据类型选择不同方法：
- 若是多段线箭头,使用夹点拖动端点或输入
SCALE命令，指定基点后输入比例因子。 - 若是块定义的箭头,双击块进入编辑模式修改，或使用
REFSET命令更新外部参照。 - 若是尺寸标注的箭头,修改标注样式中的箭头大小，或使用
DIMUPDATE命令更新标注。
Q2：CAD中如何绘制带填充的箭头？
A2：可通过以下两种方法实现：
（图片来源网络，侵删）
- 多段线填充：绘制PLINE箭头后，输入
HATCH命令，选择“SOLID”图案，拾取箭头内部区域进行填充。 - 自定义块填充：先绘制箭头轮廓，使用
BHATCH填充图案后，将轮廓和填充对象一起定义为块，注意填充图案需与箭头轮廓边界关联，避免块缩放时填充变形。
