SolidWorks作为一款功能强大的三维CAD设计软件,在钣金设计领域提供了丰富且专业的命令集，能够高效完成从基础建模到复杂工艺设计的全流程工作，这些命令通过直观的操作逻辑和参数化驱动，显著提升了钣金设计的精度与效率，以下将详细介绍SolidWorks钣金设计中的核心命令及其应用场景。
基础钣金特征创建命令
基础特征是钣金设计的起点,主要包括基体法兰、边线法兰、斜接法兰等命令，用于快速构建钣金件的基本轮廓。
基体法兰是钣金设计的第一个特征，通过绘制草图并指定厚度、折弯半径等参数生成初始钣金结构，其关键参数包括“厚度”（钣金材料厚度）、“折弯半径”（内折弯半径默认设置为材料厚度的1倍，可通过“折弯扣除”公式调整展开长度）、“折弯系数”（用于精确计算钣金展开尺寸，支持K因子、折弯扣除等多种类型），设计一个100mm×100mm×1mm的方形钣金件时，先绘制矩形草图，启用“基体法兰”命令并设置厚度1mm、折弯半径1mm，即可生成带折弯的基体。
边线法兰沿基体法兰的边线生成法兰特征，需指定“法兰角度”（默认90°，可调整至0°-180°）、“长度”（确定法兰延伸尺寸，包括“外部虚拟交点”“内部虚拟交点”等终止条件）、“法兰位置”（选择“材料在内”“材料在外”或“折弯在外”，影响法兰与基体的相对位置），在基体法兰的一条边上创建长度20mm、角度90°的边线法兰，需选取边线后设置参数，系统自动生成与基体垂直的法兰结构。
斜接法兰适用于沿连续边线生成多个法兰段，通过“法兰位置”和“缝隙距离”参数控制相邻法兰的贴合度，其核心操作是绘制一条与边线相交的草图线，系统会自动沿草图线延伸生成法兰，常用于钣金件的箱体结构设计，在四边形基体的四条边上创建斜接法兰时，需绘制首尾相连的草图线，设置缝隙距离0.5mm（避免法兰重叠），即可一次性生成四个法兰段。
钣金折弯与展开命令
折弯与展开是钣金设计的核心工艺,SolidWorks通过“褶边”“转折”“展开”“折叠”等命令实现复杂形状的转换。
褶边在钣金边线添加褶状特征，支持“闭合”“开环”“撕裂形”“滚轧”四种类型，通过“长度”“角度”“半径”参数控制褶形细节，在钣金件边缘添加闭合褶边时，选取边线后选择“闭合”类型，设置长度5mm、半径2mm，系统自动生成密封式褶边，增强边缘强度。
转折通过在草图线两侧生成折弯和薄片，快速创建凸台或凹陷特征，需绘制一条直线作为转折中心线，指定“转折大小”（转折长度）、“转折角度”和“转折位置”，系统会在中心线两侧生成对称折弯，在钣金件表面创建一个30°的转折凸台时，绘制直线后启用“转折”命令，设置转折长度10mm、角度30°，即可生成带折弯的凸台结构。
展开和折叠命令用于钣金件的展开与还原，展开”可将包含折弯的钣金件还原为平面状态，需指定“固定面”或“固定边线”作为基准；“折叠”则将展开的平面还原为折弯状态，这两个命令常用于钣金件的展开图设计和加工验证，在完成复杂钣金件建模后，使用“展开”命令生成平面展开图，检查折弯尺寸是否正确。
钣金切割与孔特征命令
切割与孔特征用于在钣金件上创建开口、槽孔等结构，主要命令包括“拉伸切除”“孔系列”“通风口”等。
拉伸切除通过绘制草图轮廓切除材料，支持“与厚度相等”“完全贯穿”等终止条件，是钣金切割的基础命令，在钣金件上创建一个直径10mm的圆孔时，绘制圆形草图后启用“拉伸切除”，选择“完全贯穿”，即可生成通孔。
孔系列专为钣金件设计，可一次性在“平板型”“弯型”“相交”三种状态下生成孔特征，确保孔在不同折弯位置的位置一致性，在包含多个折弯的钣金件上创建螺栓孔时，启用“孔系列”命令，选择“贯穿所有”类型，系统会自动在展开状态和折弯状态下生成对应位置的孔。
通风口用于创建规则或自定义的通风网格，通过“边界”“筋”“梁”三部分参数控制：绘制封闭草图作为边界，指定筋的“方向”“宽度”和“间距”，设置梁的“方向”“宽度”和“角度”，设计一个矩形通风口时，绘制矩形边界，设置筋宽度2mm、间距5mm，梁宽度3mm、角度45°，即可生成网格状通风结构。
钣金成形工具与高级命令
成形工具用于创建凸台、凹坑等复杂特征，可通过“ Toolbox”库调用自定义或标准成形工具，将“ emboss”（凸模）成形工具拖拽到钣金表面，指定深度和方向，即可生成圆形凸台特征。
断开边角通过“倒角”“圆角”或“倒角边角”方式修剪钣金件的边角，常用于去除毛刺或美化外观，对两个边线法兰的相交处进行倒角处理时，启用“断开边角”命令，选择“倒角”类型，设置距离5mm，即可生成45°倒角。
边角剪裁用于移除两个边线法兰相交处的多余材料，支持“倒角”“圆角”“对接”三种剪裁方式，在十字交叉的边线法兰处启用“边角剪裁”，选择“倒角”类型，设置距离10mm，系统自动修剪相交部分，使法兰贴合更紧密。
参数化与工程图输出

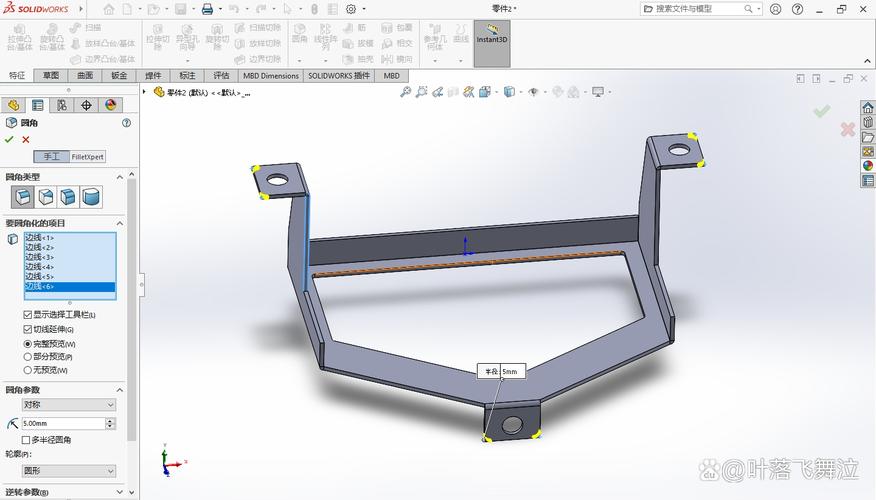

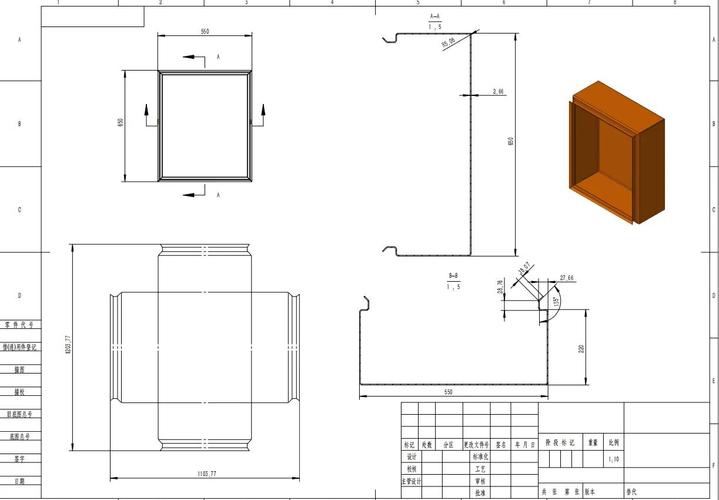

SolidWorks钣金设计的优势在于参数化驱动,通过修改“特征管理器”中的尺寸、厚度或折弯半径，模型会自动更新，钣金工程图可自动生成“平板型”视图，标注折弯注释、展开尺寸等信息，并通过“钣金”工具栏中的“焊接切割清单”生成材料明细表，提高工程图效率。
以下为常用钣金命令功能对比表：
| 命令名称 | 主要功能 | 关键参数 | 适用场景 |
|---|---|---|---|
| 基体法兰 | 生成初始钣金结构 | 厚度、折弯半径、折弯系数 | 钣金件基础轮廓创建 |
| 边线法兰 | 沿边线生成法兰 | 法兰角度、长度、法兰位置 | 箱体、机壳边缘加固 |
| 斜接法兰 | 沿连续边线生成多个法兰段 | 法兰位置、缝隙距离 | 多边法兰结构（如柜体） |
| 褶边 | 在边线添加褶状特征 | 褶边类型、长度、半径 | 密封边缘、增强边缘强度 |
| 展开/折叠 | 钣金件展开与还原 | 固定面/固定边线 | 展开图设计、加工验证 |
| 孔系列 | 在钣金不同状态下生成孔 | 孔类型、终止条件 | 钣金件螺栓孔、散热孔批量创建 |
相关问答FAQs
Q1：如何解决钣金展开尺寸不准确的问题？
A：钣金展开尺寸不准确通常与折弯系数设置有关，需在“基体法兰”特征中检查“折弯扣除”或“K因子”参数是否与材料实际工艺匹配，对于软态铝材，K因子可设置为0.5（中性层位于板厚中心），而硬态钢材需适当减小K因子（如0.3-0.4），可通过折弯试验验证展开尺寸，调整参数后重新生成模型。
Q2：钣金件中的“断开边角”和“边角剪裁”有何区别？
A：“断开边角”主要用于修剪钣金件的单个边角，通过倒角或圆角去除材料，适用于美化外观或去除毛刺，操作时需选取单个边线；“边角剪裁”则用于修剪两个相交法兰的多余材料，需同时选取两个相交边线，通过倒角、圆角或对接方式使法兰贴合，适用于法兰连接处的结构优化，两者功能互补，前者针对单边，后者针对双边相交。
