UG（现称NX）作为功能强大的三维CAD/CAM/CAE一体化软件，其建模命令体系复杂且全面，覆盖从草图设计到高级曲面造型的全流程，以下从基础到进阶梳理核心命令及使用逻辑,帮助用户系统掌握建模技巧。

草图设计：二维轮廓的基石

草图是三维建模的基础，常用命令包括：

• 草图生成：通过“草图”命令进入平面环境，支持选择基准面或平面。
• 轮廓线：连续绘制直线、圆弧，快速生成封闭或开放轮廓。
• 几何约束：添加“重合”“平行”“垂直”等约束，确保草图稳定性。
• 尺寸标注：使用“快速尺寸”或“线性尺寸”精确定义几何参数。
• 镜像：以中心线为对称轴复制几何体，适用于对称结构。
• 阵列：包括“线性阵列”和“圆形阵列”，批量生成重复特征。
• 修剪延伸：通过“拐角”“修剪至延伸”命令调整草图边界。

实体建模：三维核心的构建

实体命令将二维草图转化为三维模型，是UG建模的核心：

• 拉伸：将草图沿垂直方向拉伸，生成实体或曲面，支持“布尔运算”（求和、求差、求交）。
• 旋转：绕指定轴旋转草图，回转生成轴类零件（如轴、盘类件）。
• 扫掠：截面线沿引导线扫掠，生成复杂截面结构（如弹簧、管道）。
• 管道：指定路径和直径，快速创建中空管道，支持多段路径。
• 孔：提供“简单孔”“沉头孔”“螺纹孔”等类型，可智能定位。
• 边倒角：对实体边进行倒角或圆角，分为“边倒角”和“面倒圆”。
• 抽壳：将实体内部掏空，生成薄壁结构，支持指定厚度或不同面厚度。
• 拔模：为模具添加脱模斜度，避免产品粘连，支持“从平面”“从边”等方式。
• 镜像特征：以平面为镜像面复制特征，快速生成对称结构（如对称凸台）。

曲面建模：复杂形状的利器

曲面命令用于创建难以用实体实现的复杂外形：

• 通过曲线网格：通过两组或三组曲线生成曲面，适用于汽车覆盖件、家电外壳。
• 通过曲线：以截面线串为基准，沿方向生成曲面，需保证曲线连续性。
• N边曲面：填充复杂边界区域，支持“已修剪”或“三角形”填充模式。
• 扫掠曲面：截面沿引导线扫掠，可控制“比例”“方位”等参数。
• 桥接曲面：在两个曲面间生成过渡曲面，调整连续性（G0、G1、G2）。
• 修剪与延伸：用曲面、基准面或曲线修剪目标曲面，或延伸曲面边界。
• 加厚：将曲面转化为实体，指定厚度方向，适用于薄壁零件。

装配设计：组件的组合与管理

装配命令用于将零件组装成产品，并检查干涉：

• 添加组件：导入已有零件，支持“绝对定位”或“配对”约束。
• 配对约束：通过“重合”“对齐”“距离”等关系定位组件，是装配核心。
• 对齐约束：使两平面的法线方向相同，常用于轴孔配合。
• 中心约束：使圆柱面或圆弧的中心对齐，如齿轮与轴的中心对齐。
• 接触约束：自动判断组件接触关系，快速生成贴合约束。
• 爆炸图：将组件拆分为爆炸视图，直观展示装配关系，支持“自动爆炸”或手动调整。
• 干涉检查：分析组件间是否存在干涉，高亮显示干涉区域，优化设计。

工程图：设计成果的输出

工程图将三维模型转化为二维生产图纸：

• 新建图纸页：设置图纸大小、比例和投影方向（第一角或第三角投影）。
• 基本视图：生成主视图、俯视图、左视图等，支持“定向视图工具”调整视角。
• 剖视图：通过“全剖”“半剖”“阶梯剖”等方式展示内部结构。
• 局部剖：用封闭曲线定义局部区域，生成局部剖视图。
• 尺寸标注：自动或手动标注尺寸，支持“注释编辑器”添加公差。
• 表面粗糙度：通过“符号标注”添加表面粗糙度符号，符合国标（GB）或国际标准（ISO）。

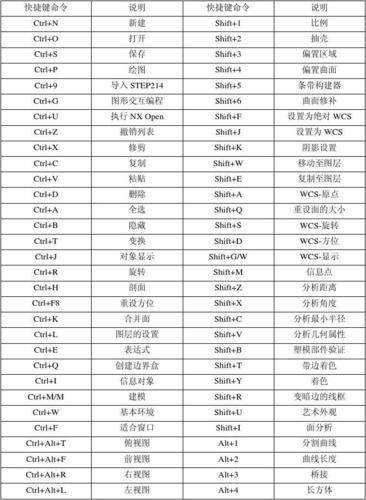

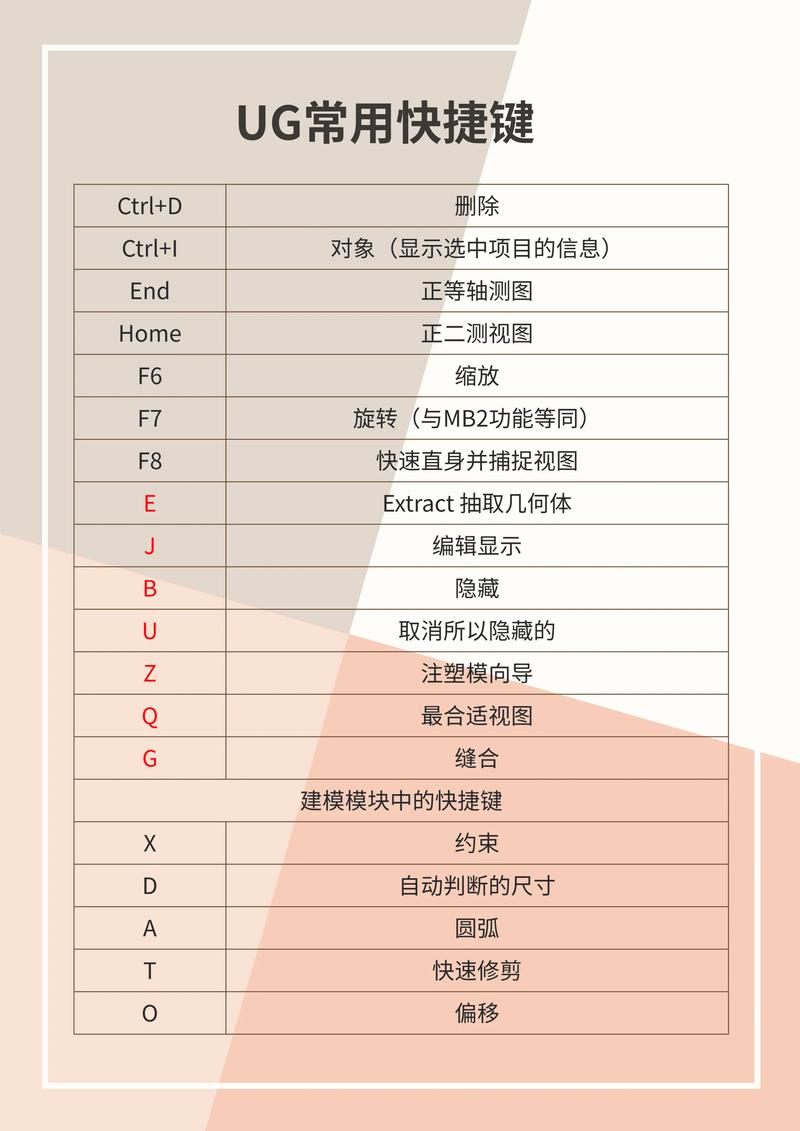

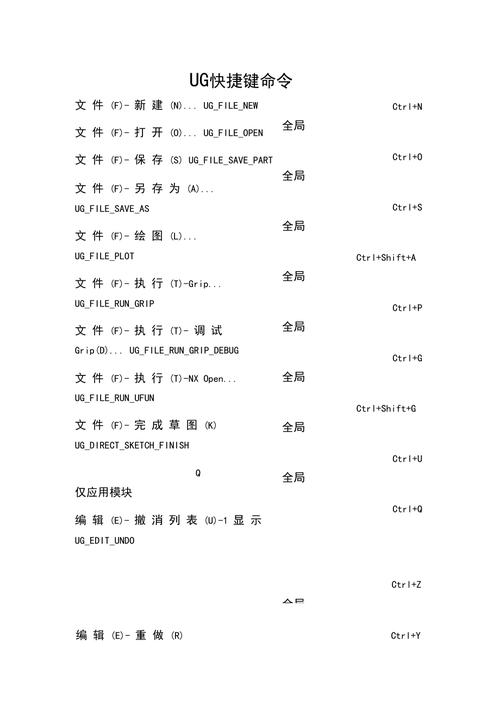

常用命令速查表

相关问答FAQs

Q1：UG建模中，如何选择“拉伸”和“旋转”命令？
A：“拉伸”适用于截面沿直线方向生成的结构（如方体、板件），需指定拉伸方向和距离；“旋转”适用于轴类或回转体零件（如圆柱、圆盘），需指定旋转轴和角度，若截面为封闭轮廓且路径为直线，优先用拉伸；若路径为曲线且回转对称，则用旋转更高效。

Q2：曲面建模时，“通过曲线网格”和“通过曲线”有何区别？
A：“通过曲线网格”需两组或三组曲线（主线和交叉线），生成曲面时主线控制纵向形状，交叉线控制横向形状，适合复杂曲面（如汽车引擎盖）；“通过曲线”仅需一组截面线串，沿指定方向生成曲面，要求曲线串方向一致且首尾相连，适合简单截面过渡（如管道变径）。
