在CAD绘图过程中,视口比例的设置是确保图纸输出符合规范的关键操作，尤其适用于布局空间的多视口管理，通过合理调整视口比例，可以实现不同比例的图形在一张图纸中的精准展示，同时保证标注、文字等元素的可读性，以下是关于CAD视口比例命令的详细说明，包括核心命令、操作步骤、注意事项及实用技巧。

视口比例的核心概念与作用

视口是布局空间中显示模型空间图形的窗口,每个视口可独立设置比例，以满足施工图、详图等不同表达需求，建筑平面图常用1:100比例，而节点详图可能需要1:20或1:50比例，通过视口比例命令，用户可以快速统一或调整单个视口的比例，避免手动缩放导致的图形错位。

视口比例设置的主要方法

使用“视口”工具栏快速设置

CAD的经典界面中,“视口”工具栏提供了比例列表框，可直接选择常用比例（如1:100、1:50等），操作步骤如下：

• 切换至布局空间,单击“视图”选项卡→“视口”面板→“新建视口”，创建单个或多个视口。
• 选中需调整比例的视口,在“视口”工具栏的下拉列表中选择目标比例，图形将自动缩放以适应视口大小。
• 若列表中无所需比例,可直接输入自定义值（如“1:200”），系统会自动识别并应用。

通过“特性”面板精确调整

对于更精细的控制,可通过“特性”面板修改视口比例：

• 双击视口进入模型空间状态,选中需调整的图形（或直接选中视口边框）。
• 按Ctrl+1打开“特性”面板，在“视图比例”下拉列表中选择比例，或输入数值（如0.01代表1:100）。
• 修改后,图形会立即按新比例缩放，同时视口内的显示范围保持不变，需配合“实时平移”调整位置。

使用“MVSETUP”命令批量调整

对于多个视口的比例统一,可通过命令行输入MVSETUP：

• 在布局空间输入命令MVSETUP，回车后选择“对齐(A)”或“比例(S)”。
• 选择“比例(S)”后，根据提示选择视口，输入比例因子（如100代表1:100），系统将自动调整所有选中视口的比例。

视口比例与标注样式的联动

为确保不同比例视口中的标注尺寸数值一致,需关联标注样式与比例：

• 打开“标注样式管理器”，创建对应比例的样式（如“标注-1:100”）。
• 在“调整”选项卡中，勾选“将标注缩放到布局”，并设置全局比例为100（1:100时）。

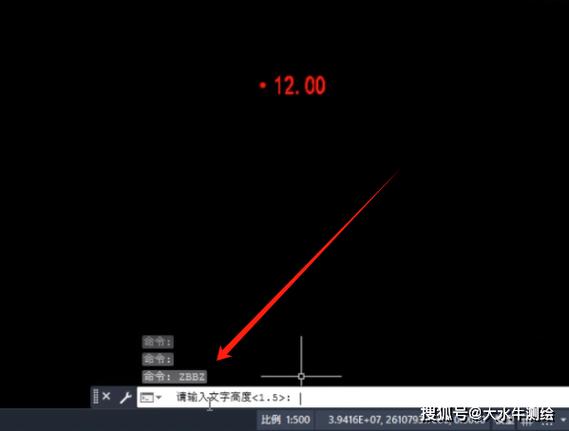

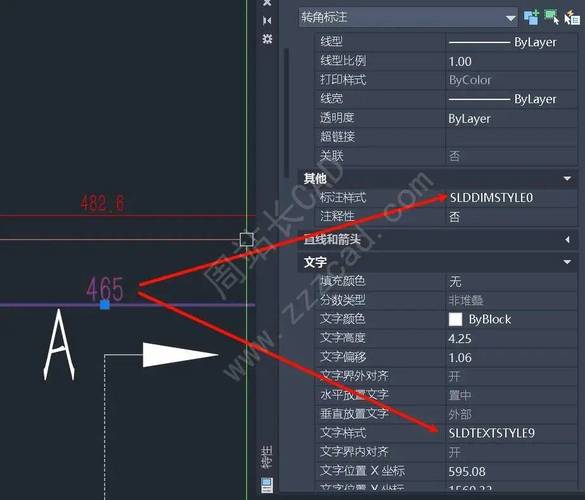

• 切换至布局空间,选中视口后，在“特性”面板中将“标注比例”设置为与视口比例一致，标注文字和箭头大小将自动适配。

视口比例的常见问题与解决技巧

比例设置后图形显示异常

• 问题：设置比例后，图形过大或过小，超出视口范围。
• 解决：双击视口进入模型空间，使用“缩放(Z)”命令→“全部(A)”或“范围(E)”调整显示，再切换至布局空间检查比例是否正确。

视口比例与打印比例不符

• 问题：视口比例设为1:100，但打印后图形尺寸偏小。
• 解决：检查页面设置中的“打印比例”，确保设置为“1:1”，避免重复缩放，确认视口边界是否包含所有需打印内容，可通过“打印预览”检查。

多视口比例冲突

• 问题：多个视口比例不一致，导致标注样式混乱。
• 解决：为每个视口创建独立的标注样式，或在“特性”面板中单独设置每个视口的“标注比例”，确保与视口比例匹配。

视口比例操作流程示例（以建筑平面图为例）

1. 创建布局：单击“布局”选项卡→“新建布局”，命名“平面图-1:100”。
2. 插入视口：输入-VPORTS，创建单个矩形视口，双击视口进入模型空间，调整显示范围。
3. 设置比例：选中视口，在“视口”工具栏下拉列表选择“1:100”，图形自动缩放。
4. 添加标注：切换至布局空间，使用“线性标注”命令，标注尺寸会自动按1:100显示。
5. 创建详图视口：复制主视口，调整新视口范围至局部详图，在“视口”工具栏设置比例为“1:20”，并添加详图编号。

相关问答FAQs

问题1：为什么在布局空间设置视口比例后，标注文字大小依然不合适？
解答：这通常是因为标注样式的全局比例未与视口比例匹配，需打开“标注样式管理器”，选中当前样式，在“调整”选项卡中修改“全局比例”值（如视口比例为1:50，全局比例设为50），或在“特性”面板中单独设置视口的“标注比例”与视口比例一致，确保文字和箭头大小符合规范。

问题2：如何快速批量修改多个视口的比例？
解答：可通过两种方式实现：

1. 框选法：按住Ctrl键选中多个视口，在“视口”工具栏的下拉列表中直接设置新比例，所有选中视口将同步更新。
2. 命令法：输入MVSETUP命令，选择“比例(S)”，根据提示“选择对象”框选多个视口，输入统一的比例因子（如50代表1:50），系统将批量调整，若需不同视口设置不同比例，建议使用“特性”面板逐个修改。
