在CAD软件中，布局（Layout）是出图和设计展示的核心环境，而新建视口（Viewport）命令则是布局中实现多视图显示、比例控制及高效出图的关键功能，通过合理运用视口命令，用户可以在一张图纸中同时展示模型空间的不同区域、不同比例或不同角度的视图，从而提升设计表达的完整性和专业性，以下将从命令启动、参数设置、操作技巧及实际应用场景等方面,详细解析CAD布局新建视口命令的使用方法。

（图片来源网络，侵删）

新建视口命令的启动方式

在CAD中，新建视口命令可通过多种方式启动，以适应不同操作习惯的用户需求：

功能区操作：切换到“布局”选项卡，在“视口”面板中点击“新建”按钮（图标通常为矩形分割框），或展开下拉菜单选择“单个视口”“多个视口”等预设类型。
命令行输入：直接在命令行输入 VPORTS 或 VIEWPORT（不同版本CAD命令名略有差异），按回车键确认。
菜单栏操作：通过“视图”→“视口”→“新建视口”路径打开对话框（部分经典界面版本支持此方式）。

启动命令后，系统将弹出“视口”对话框（或直接进入视口绘制模式，取决于当前设置），用户可在此进行视口数量、样式及比例的配置。

新建视口的核心参数设置

视口类型选择

在“视口”对话框的“新建视口”选项卡中，CAD提供了多种预设视口布局，适用于不同设计需求：

单个视口：默认类型，在布局中创建一个矩形视口，显示模型空间的全部或指定区域。
多个视口：包括“两个：水平”“两个：垂直”“三个：左”“三个：右”“四个：相等”等布局，可快速分割布局区域，形成多视图组合。
对象：将布局中已存在的封闭图形（如多边形、圆）转换为视口，适用于非矩形视口需求。
多边形视口：通过连续绘制直线段创建不规则形状的视口，常用于复杂布局的局部视图展示。

视口比例设置

视口比例是布局出图的核心参数，用于控制模型空间图形在视口中的显示大小，在“视口”对话框的“设置”下拉菜单中，可选择“2D”或“3D”视图类型，并在“标准比例”列表中选择预设比例（如1:1、1:2、1:100等），对于非标准比例，用户可勾选“设置成非均匀缩放”并手动调整X、Y轴比例因子。

（图片来源网络，侵删）

视口属性调整

创建视口后，双击进入视口内部（模型空间状态），可通过以下命令优化显示：

视图平移/缩放：使用 PAN 或 ZOOM 命令调整视口内图形的显示位置和范围。
视图锁定：选中视口边框，右键选择“显示锁定”→“是”，可防止误操作导致视口比例变化。

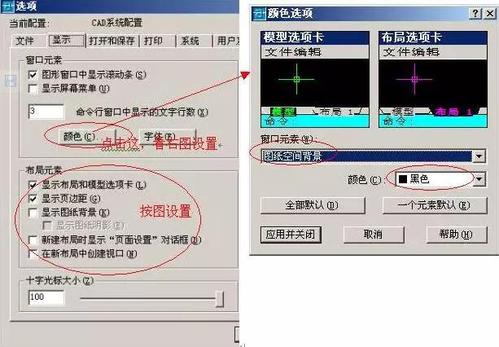

着色设置：通过“工具”→“选项”→“显示”→“布局元素”中调整视口的着色模式（如二维线框、真实视觉等）。

新建视口的操作流程与技巧

操作流程（以单个视口为例）

切换至目标布局，确保当前空间为“图纸空间”（可通过状态栏的“模型/图纸”切换按钮确认）。
输入 VPORTS 命令，在弹出的对话框中选择“单个”视口，设置比例为“1:100”，点击“确定”。
在布局中拖动鼠标指定视口对角点，完成视口创建。
双击视口内部进入模型空间，使用 ZOOM 命令输入 1/100XP（或选择比例缩放），使图形按比例显示。
双击视口外部返回图纸空间，选中视口边框，通过“特性”面板调整线宽、颜色等属性。

实用技巧

快速创建多个比例视口：使用“多个视口”预设时，可配合“命名视口”功能保存常用布局，避免重复设置。
非矩形视口的高级应用：通过“多段线”绘制复杂边界，输入 VP 命令后选择“对象”将其转换为视口，适用于装饰节点详图等局部展示。

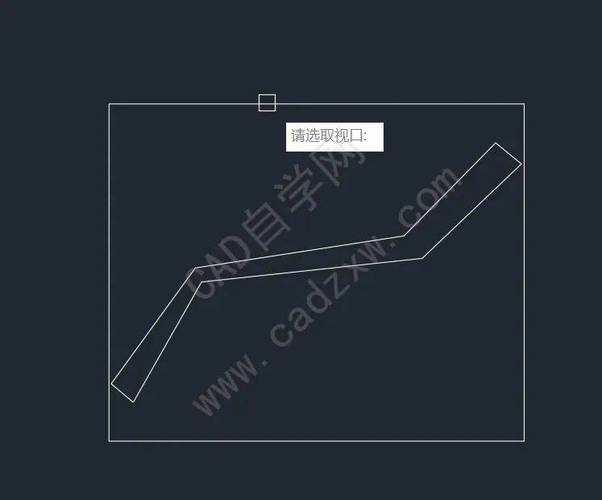

视口剪裁与合并：使用 VPCLIP 命令可裁剪现有视口为圆形或多边形；若需合并相邻视口，可先删除视口边框，再重新绘制大范围视口覆盖。

新建视口的实际应用场景

建筑施工图出图：在布局中创建“平面图+立面图+剖面图”组合视口，分别设置1:100、1:50等不同比例，实现一张图纸多信息展示。
机械装配图设计：通过主视口展示整体装配，小视口局部放大关键部位（如轴承配合），并添加标注说明。
园林规划布局：利用多边形视口突出表现水体、绿化等不规则元素，结合大面积视口展示总平面，提升图纸层次感。

视口管理与注意事项

视口边框打印控制：默认情况下，视口边框会随图纸打印，若需隐藏，可创建专门用于打印的“视口”图层，设置该图层为“不打印”。
视口比例冲突处理：当布局中存在多个不同比例视口时，需确保模型空间中的文字、标注等对象使用“注释性”属性，并通过 ANNOTATIVESCALE 调整比例适应不同视口。
性能优化：大型模型布局中，建议暂时冻结不需要显示的图层，或使用“视口冻结”功能（选中视口边框，在“特性”面板中设置“冻结图层”）减少计算负担。
