在CAD软件中，填充边界命令是进行图案填充和区域覆盖的核心功能，主要用于在闭合或指定的区域内生成预设的图案、纯色或渐变效果，广泛应用于机械制图、建筑设计和工程绘图等领域，通过合理的边界定义，用户可以快速标识材料、区分区域或增强图形的可读性，以下将从命令调用、边界条件设置、常见问题及优化技巧等方面,详细解析CAD填充边界命令的使用方法。
填充边界命令的调用方式
在CAD中，填充边界命令主要通过以下三种方式启动：
- 功能区菜单：切换至“默认”选项卡，在“绘图”面板中点击“图案填充”按钮（图标为倾斜的网格图案）。
- 命令行输入：直接在命令行中输入

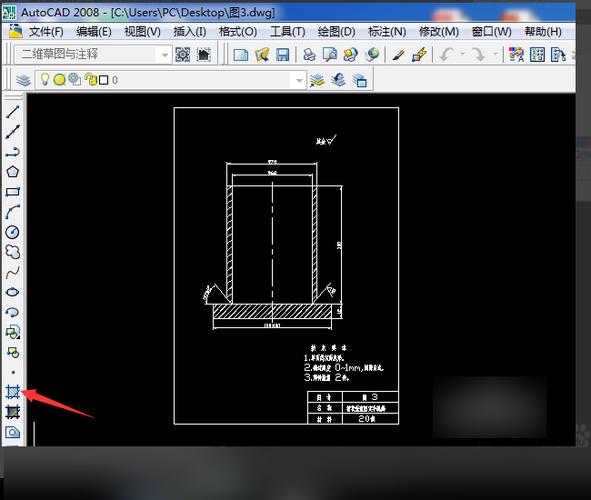

HATCH（快捷键H）并按回车键，或输入BHATCH（旧版命令，功能相同）。 - 工具栏：在经典工作界面中，通过“绘图”工具栏的“图案填充”图标启动。

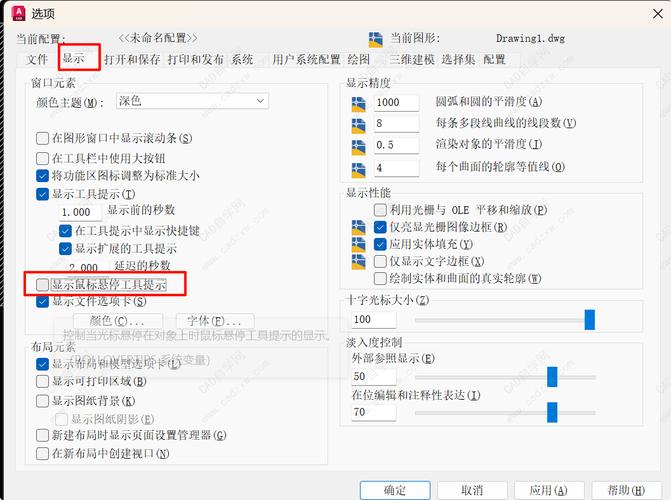

启动命令后，系统将弹出“图案填充和渐变色”对话框（或“图案填充创建”上下文选项卡， depending on CAD版本）,这是设置填充参数的核心界面。
填充边界的定义与类型
填充边界的本质是定义填充区域的有效轮廓，CAD支持多种边界定义方式，用户需根据图形特点选择合适的方法。
自动检测边界（默认方式）
在“边界”面板中，勾选“孤岛检测”选项后，CAD会自动识别闭合区域作为填充边界，具体包括：
- 拾取点：点击封闭区域内部，系统自动搜索包围该点的最近闭合边界，在矩形内部点击，即可选中矩形轮廓作为边界。
- 选择对象：直接选择构成边界的几何对象（如直线、多段线、圆、椭圆等），要求所选对象必须首尾相连形成闭合区域。
适用场景：
- “拾取点”适用于规则图形（如矩形、圆、多边形）或由简单线条围成的闭合区域。
- “选择对象”适用于复杂边界（如由多条直线或曲线组合而成的轮廓），但需确保所有边界对象均被选中，否则填充可能失败。
边界集的设置
当图形中存在大量重叠或交叉对象时，自动检测可能产生误判，此时可通过“边界集”选项过滤干扰对象。
- 边界集设置步骤：在“边界”面板中点击“边界集”下拉菜单，选择“当前视口”或“现有集合”，或点击“新建”按钮手动选择一组对象作为边界集。
- 作用：仅将选定的对象集作为边界候选，提高检测效率和准确性。
孤岛的处理
“孤岛”是指闭合边界内部的封闭区域（如矩形中的小圆），通过“孤岛检测”选项，可控制是否填充孤岛区域：
- 普通孤岛检测（默认）：交替填充孤岛区域，即外层填充，内部孤岛不填充，若孤岛内还有嵌套孤岛，则再次填充。
- 外部孤岛检测：仅填充最外层边界，内部所有孤岛均不填充。
- 忽略孤岛：忽略所有孤岛，填充整个闭合区域。
示例：
对于一个大圆包含一个小圆的图形：
- 普通模式：填充大圆与小圆之间的环形区域，小圆内部不填充。
- 外部模式：仅填充大圆外部区域（若小圆与大圆不接触）。
- 忽略模式：填充大圆覆盖的全部区域，包括小圆内部。
填充参数的高级设置
在定义边界后，需进一步设置填充的图案、比例、角度等参数，以达到预期效果。
图案类型选择

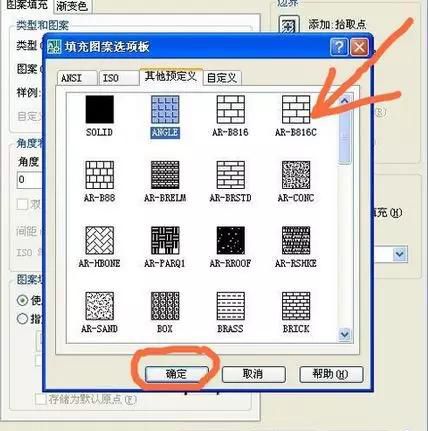

- 预定义图案：CAD内置的标准化图案（如ANSI、ISO、其他类），适用于机械剖面、建筑材质等。“ANSI31”表示斜线剖面，“AR-CONC”表示混凝土纹理。
- 自定义图案：用户通过“.pat”文件导入的个性化图案，需提前加载至CAD。
- 纯色/渐变：选择“实体”或“渐变色”选项，可填充单一颜色或颜色渐变效果，常用于区域标识或渲染。
填充比例与角度
- 比例：控制图案的疏密程度，比例越大，图案越稀疏；比例越小，图案越密集，若填充后显示为纯色或空白，需调整比例值。
- 角度：控制图案的旋转角度。“ANSI31”图案默认角度为45°，设置为0°可变为水平斜线。
填充选项的优化
- 关联性：勾选“关联”选项后，填充图案会随边界的修改自动更新（如拉伸边界，图案随之缩放）。
- 创建独立的图案填充：对多个闭合区域填充时，若取消关联性，每个区域的填充图案将独立存在，便于单独编辑。
- 绘图次序：通过“后置”“前置”等选项，调整填充与其他图形的显示层次，避免遮挡关键线条。
常见问题与解决方法
在使用填充边界命令时，用户常遇到以下问题，可通过以下方法解决：
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无法填充，提示“未找到有效边界” | 边界未闭合、存在间隙；边界对象被冻结或锁定 | 检查并闭合边界（使用PE命令合并线条）；解冻或解锁图层 |
| 填充图案显示为纯色或空白 | 比例设置过大或过小；图案类型不匹配 | 调整比例值（尝试0.1~100之间的数值）；确认图案选择正确 |
| 孤岛填充不符合预期 | 孤岛检测模式设置错误 | 切换“普通”“外部”“忽略孤岛”模式重新填充 |
| 填充边界选择困难 | 图形复杂，存在大量交叉对象 | 使用“边界集”过滤对象，或“选择对象”手动指定边界 |
填充边界命令的实用技巧
- 快速编辑填充：双击已完成的填充图案，可直接打开“图案填充编辑”对话框，修改参数或边界。
- 使用“继承特性”：若希望新填充图案与已有图案样式一致，点击“继承特性”按钮，选择源填充对象即可复制其所有参数。
- 填充区域的修剪：通过“修剪”命令（
TR）可修剪填充边界的一部分，但需确保修剪后边界仍闭合，否则填充将失效。 - 输出PDF时的填充问题：若填充图案在PDF中显示异常，可在打印设置中将“质量”选项调整为“打印”或“最高”。
相关问答FAQs
问题1：为什么CAD填充时提示“边界未定义”？
解答：通常是因为所选边界未形成闭合区域，需检查边界对象是否存在间隙（如直线端点未完全重合）、是否被分解为多个独立对象，或边界所在的图层被关闭/冻结，可通过“对象捕捉”模式精确绘制闭合线条，或使用PE命令（多段线编辑）将多个对象合并为单一闭合边界。
问题2：如何修改已填充图案的比例和角度？
解答：双击填充图案，打开“图案填充编辑”对话框，在“图案填充”选项卡中直接修改“比例”和“角度”数值，点击“确定”即可实时预览效果，若勾选了“关联”选项，修改边界后图案会自动适应新尺寸；若需单独调整某个区域的填充，可取消“关联性”后重新编辑。
