在CAD软件中，分段命令（DIVIDE）是一个实用但常被忽视的工具，它能够在直线、圆弧、多段线、圆、椭圆等对象上创建等分点或插入块，帮助用户快速完成复杂图形的布局与定位，尽管该命令的名称可能因CAD版本或语言设置不同而有所差异（如部分版本称为“DIVIDE”或“MEASURE”），但其核心功能一致：通过指定分段数量或间距，将选定对象划分为若干等份或按固定距离标记，以下从命令原理、操作步骤、应用场景、注意事项及扩展技巧等方面展开详细说明。
命令原理与基础功能
分段命令的本质是通过数学计算将对象分割为指定数量的等分点，这些点以节点（Node）形式显示，默认情况下可能不可见，需通过“点样式（DDPTYPE）”设置进行调整，命令支持的对象类型包括：直线、圆弧、多段线、圆、椭圆、样条曲线等，但不支持非连续线型（如虚线、点划线）的直接等分，需先将其转换为连续线型或通过其他方式辅助，命令的核心参数包括“分段数量”（整数）和“块选项”（是否在等分点处插入自定义块）,后者常用于批量布置符号或标记。
操作步骤详解
-
准备工作：
- 调整点样式：输入
DDPTYPE命令，在弹出的对话框中选择可见的点样式（如“×”“○”），并设置点大小，确保等分点清晰可见。 - 绘制或选择待分段对象：确保对象为连续线型，若为虚线，可通过“特性（PROPERTIES）”修改线型比例或转换为连续线。
- 调整点样式：输入
-
执行分段命令：
- 输入命令

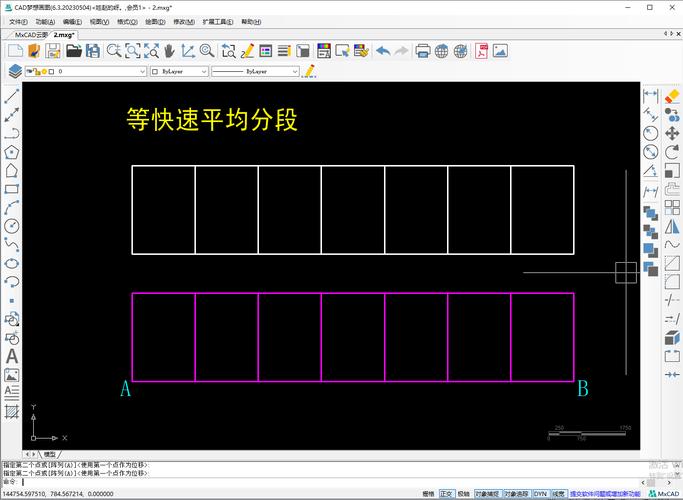

DIVIDE（或通过菜单“绘图”>“点”>“定数等分”），按回车键。 - 选择待分段对象（如直线、圆弧等）。
- 输入分段数量（如将直线分为5段，输入
5），按回车键完成操作。
- 输入命令
-
插入块选项（可选）：

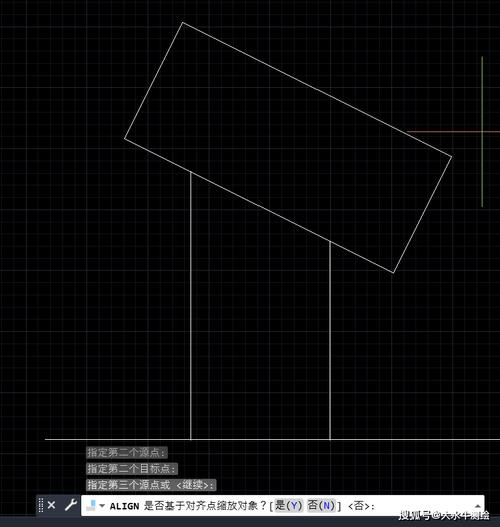

（图片来源网络，侵删）执行命令时，在输入分段数量后，系统提示“是否将块作为对象插入？[是(Y)/否(N)]”，选择“是”并指定块名称，即可在等分点处插入预设块（如标记符号、家具图块等）。
应用场景与实例
分段命令在工程制图和设计中具有广泛用途，以下为典型应用场景：
-
建筑布局：
- 在房间平面图中，使用分段命令将墙体划分为等分点，辅助门窗定位或铺砖分格，将一段长10米的墙分为10份，每份1米，快速标记窗户位置。
- 通过插入块选项，在等分点处批量布置消防栓、灯具等设备。
-
机械设计：
（图片来源网络，侵删）- 对圆形零件（如法兰、齿轮）进行等分，用于螺栓孔布局，将圆周分为8等份，插入螺栓块，实现快速阵列。
- 对长轴进行分段，标注关键尺寸或加工节点。
-
园林规划：
- 将园路曲线分段，辅助种植点布局或铺装分格。
- 对圆形花坛进行等分，插入树木或景观小品块。
注意事项与常见问题
-
点样式与可见性：
- 默认情况下，点对象可能因图层或颜色设置而难以察觉，需提前通过
DDPTYPE调整样式。 - 若分段后未显示点，检查图层是否被冻结或关闭，或使用“重生成（REGEN）”命令刷新显示。
- 默认情况下，点对象可能因图层或颜色设置而难以察觉，需提前通过
-
对象类型限制：
- 不支持非连续线型的直接等分，需通过“分解（EXPLODE）”命令将线型转换为连续线后再操作。
- 对三维对象（如三维多段线）的等分可能存在限制，需根据具体CAD版本验证。
-
块插入的缩放与旋转：
- 使用块选项时，可通过系统变量
DIVIDEBLOCK控制块的缩放比例，或通过“特性”面板调整对齐方式（如对齐对象或保持块原始方向）。
- 使用块选项时，可通过系统变量
扩展技巧与高级应用
-
结合“点捕捉”进行精确绘图：
分段后生成的点可作为对象捕捉点，辅助绘制其他图形，捕捉等分点绘制垂直线或辅助圆。
-

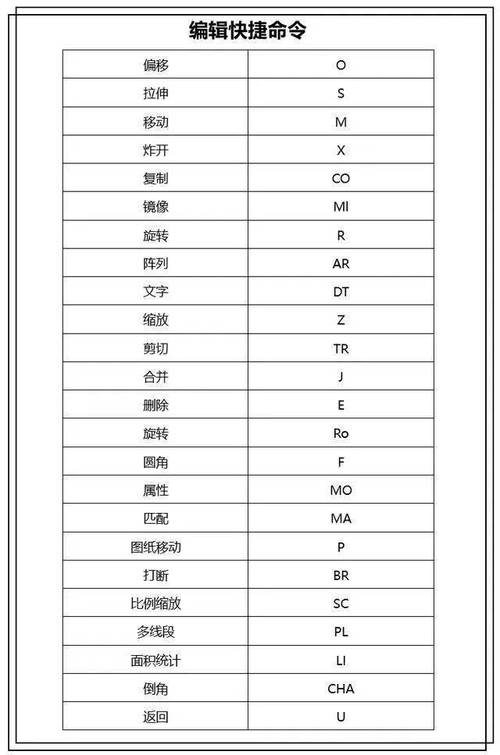

与“阵列（ARRAY）”命令联动：
先通过分段命令定位关键点，再使用环形阵列或矩形阵列生成重复对象，提高绘图效率。
-
自定义块的高级应用：
创建包含动态块的复杂符号，通过分段命令批量插入并动态调整参数（如尺寸、角度）。
相关问答FAQs
问题1：为什么执行分段命令后，对象上没有显示等分点？
解答：通常是由于点样式设置不当或图层状态异常导致的，解决方法如下：
- 输入
DDPTYPE命令，在对话框中选择一个醒目的点样式（如红色“×”），并适当增大点大小。 - 检查当前图层是否被冻结或关闭，确保点所在的图层可见。
- 输入
REGEN命令强制刷新视图，部分CAD版本需手动重生成才能显示点对象。
问题2：如何将分段命令与块结合使用，实现批量插入动态符号？
解答：具体步骤如下：
- 首先创建或插入一个动态块（如带参数的门窗符号），并保存为外部块（
.dwg文件）。 - 执行
DIVIDE命令，选择待分段对象（如墙体）。 - 输入分段数量后，选择“是”并指定块名称。
- 若需调整动态参数，选中插入的块，通过“动态块编辑器（BEDIT）”修改其可见性、缩放或旋转参数,实现批量符号的灵活控制。
