在CAD软件中,选中对象是最基础且频繁使用的操作之一，无论是编辑、修改还是查看图形属性，都离不开对对象的准确选择，CAD提供了多种选中对象的命令和方式，以满足不同场景下的需求，以下将详细介绍常用的选中对象命令及其操作方法、技巧和注意事项。
基本选中命令
-
单选（Single Selection）
这是最直接的选择方式，无需输入特定命令，直接用鼠标左键单击目标对象即可，若要取消选择，可按Esc键或单击空白区域，此方法适用于选择少量、分散的对象，但当图形复杂时，容易误选相邻对象。 -
窗口选择（Window Selection）
- 矩形窗口（Window）：从对象的左上角向右下角拖动鼠标，绘制一个实线矩形框，只有完全包含在框内的对象才会被选中，操作时无需输入命令，直接拖动即可。
- 交叉窗口（Crossing Window）：从对象的右下角向左上角拖动鼠标，绘制一个虚线矩形框，与框相交或完全包含在框内的对象都会被选中，同样支持直接拖动操作，区别在于拖动方向。
-
栏选（Fence Selection）
通过输入命令SELECT后按Enter键，再输入F（Fence），可绘制一条或多条连续的直线（栏选线），与线相交的对象均会被选中，此方法适用于选择不规则排列或被其他对象遮挡的目标，例如选择穿过多个墙体的门窗。 -
多边形选择（Polygon Selection）
输入命令SELECT后按Enter键，再输入WP（Polygon Window）或CP（Crossing Polygon），可绘制自定义多边形区域。WP仅选中完全包含在多边形内的对象，CP则选中与多边形相交或包含的对象，适用于选择复杂轮廓内的对象，如不规则零件。
（图片来源网络，侵删） -
全选（All Selection）
- 快捷键
Ctrl+A：选中当前空间中的所有对象（包括图层被冻结的对象除外）。 - 命令
SELECT后输入ALL：功能与Ctrl+A类似，但可结合其他选项（如Previous选择上次选中的对象）。
- 快捷键
-
最后对象（Last Object）
输入命令SELECT后输入L，可快速选中最后绘制的单个对象，适用于需要频繁修改最新绘制图形的场景。
高级选择技巧
-
添加/删除选择（Add/Remove）
- 添加模式：默认状态下，选择新对象时会保留之前已选中的对象，按住
Shift键单击对象可将其从选择集中移除。 - 删除模式：输入命令
SELECT后输入R（Remove），后续单击的对象将从选择集中删除；输入A（Add）可切换回添加模式。
- 添加模式：默认状态下，选择新对象时会保留之前已选中的对象，按住
-
快速选择（Quick Select）
通过QSELECT命令打开对话框，可根据对象类型、图层、颜色、线型等属性批量筛选对象，一次性选中“图层0”上所有“红色”的“圆”对象，大幅提高选择效率。
（图片来源网络，侵删） -
编组选择（Group Selection）
先通过GROUP命令创建对象编组（命名或Unnamed），单击组内任一对象即可选中整个编组，适用于需要频繁整体操作的对象集合，如家具块、设备组件等。 -
过滤选择（Filter Selection）

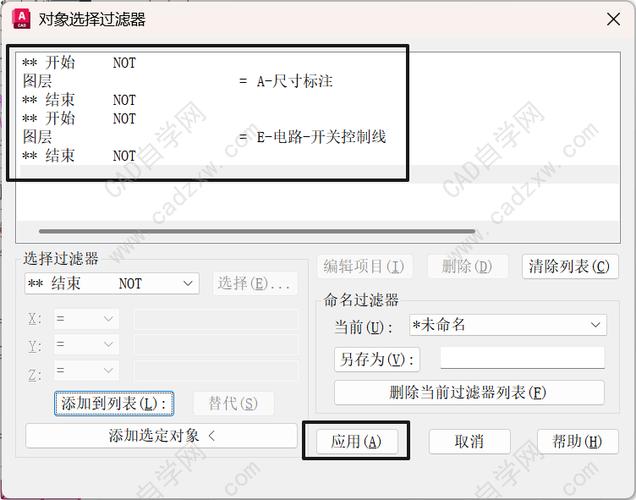

输入命令FILTER打开对象选择过滤器，可设置复杂的筛选条件（如对象半径、图层名称等），结合SELECT命令使用，仅符合条件的目标被选中。
选择集的编辑与管理
- 选择集的保存与调用：通过
GROUP命令保存选择集，后续可通过SELECT命令输入组名快速调用。 - 选择集的显示控制：在选项（
OPTIONS）中调整“选择集”选项卡，可设置拾取框大小、选择预览效果等，提升操作体验。
注意事项
- 图层与选择：被冻结或锁定的图层中的对象无法被选中，需先调整图层状态。
- 复杂图形的选择：若对象重叠严重，可使用“循环选择”（按住
Shift+右键单击对象，通过Tab键切换选择目标）。 - 命令行提示：选择过程中注意命令行提示，不同选择模式会显示相应选项（如“窗口/交叉/栏选”等）。
相关问答FAQs
Q1：如何快速取消当前已选中的所有对象？
A1：按键盘上的Esc键即可取消当前选择集，若连续按两次Esc，可彻底清除所有选择状态并退出当前命令。
Q2：在复杂图形中如何避免误选相邻对象？
A2：可采用以下方法：
- 使用“交叉窗口”（从右下向左上拖动）精确选择目标区域；
- 启用“循环选择”（按住
Shift+右键单击对象，通过Tab键切换选择目标）； - 调整“选项”中的“拾取框大小”，缩小拾取框范围以提高选择精度。
