在CAD软件中,曲线闭合是绘图过程中常见的操作，无论是创建封闭的二维图形还是构建三维模型，闭合曲线都是基础且关键的一步，CAD软件提供了多种曲线闭合命令，每种命令都有其特定的适用场景和操作方法，掌握这些命令能够显著提高绘图效率和精度，以下将详细介绍CAD中常用的曲线闭合命令及其使用技巧。
最基础的曲线闭合命令是“闭合”（CLOSE）命令，该命令通常用于多段线（PLINE）的闭合，当用户绘制一条开放的多段线后，可以在命令行输入“CLOSE”或直接点击命令选项中的“闭合”选项，系统会自动将多段线的起点和终点连接起来，形成封闭图形，需要注意的是，“闭合”命令只能在多段线绘制过程中或绘制结束后立即使用，一旦退出多段线命令，就需要通过其他方式闭合曲线，闭合后的多段线会成为一个整体，便于后续的编辑和操作，如偏移、阵列或拉伸等。

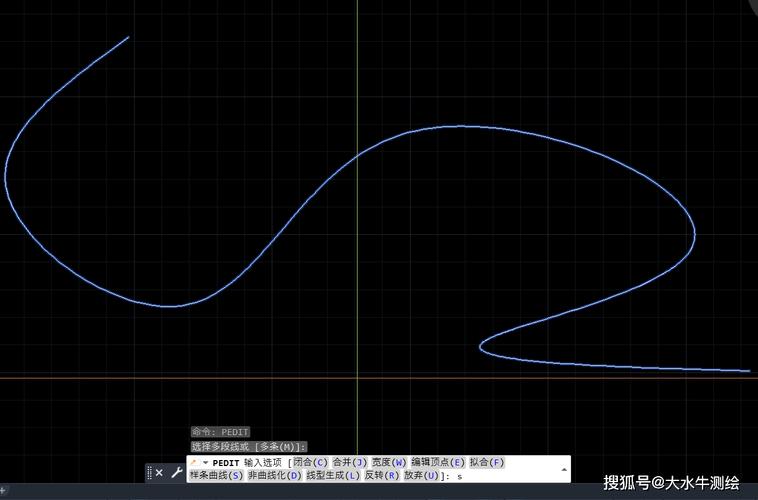

“编辑多段线”（PEDIT）命令也是闭合曲线的重要工具，对于已经绘制完成的开放多段线，用户可以通过输入“PEDIT”命令，在弹出的选项中选择“闭合”（Close）选项，与“CLOSE”命令不同，“PEDIT”命令不仅可以闭合多段线，还可以对多段线进行其他编辑操作，如合并（Join）、拟合（Fit）、样条曲线化（Spline）等，当用户需要将多条独立的线段合并为一条多段线并闭合时，可以先使用“PEDIT”命令的“合并”选项将线段连接，再选择“闭合”选项完成封闭操作，这种方法的灵活性较高，适用于复杂的曲线编辑场景。
除了多段线,圆弧（ARC）的闭合也是绘图中的常见需求，CAD中提供了“圆弧”（ARC）命令的“闭合”选项，当用户绘制圆弧时，可以在命令行提示下选择“闭合”（Close）选项，系统会自动将圆弧的起点和终点用直线连接，形成完整的圆或圆弧，用户还可以通过“圆弧”命令的“圆心、起点、端点”等子选项来绘制闭合的圆弧，实际上闭合的圆弧就是圆的一种表现形式，需要注意的是，圆弧闭合后会成为圆对象，因此其编辑方式与普通圆弧有所不同，例如可以使用“编辑多段线”命令进行修改，但更常用的方法是直接使用“圆”（CIRCLE）命令来创建闭合的圆形。
对于由多条直线或曲线组成的开放图形,可以使用“边界”（BOUNDARY）命令来创建闭合的多段线或面域，该命令通过分析图形中的现有对象，自动检测封闭区域，并生成对应的边界对象，使用“边界”命令时，用户需要设置边界类型（多段线或面域）、孤岛检测方式等选项，然后点击需要创建边界的区域，系统即可自动生成闭合的边界曲线，这种方法特别适用于由复杂交叉线组成的图形，手动闭合会非常耗时，而“边界”命令可以快速准确地完成操作，需要注意的是，“边界”命令生成的对象类型取决于用户的设置，多段线可以继续编辑，而面域则更适用于三维建模和布尔运算。
另一种常用的曲线闭合方法是使用“图案填充”（HATCH）命令的“创建边界”功能，当用户需要对某个区域进行填充时，可以先使用“图案填充”命令选择填充图案和区域，然后在该命令的选项中选择“创建边界”，系统会根据填充区域生成闭合的多段线，这种方法的优势在于可以在填充的同时生成边界，一举两得，生成的边界可以独立于填充图案进行编辑，例如调整形状或移动位置，用户还可以通过“图案填充”命令的“关联”选项，使边界与填充图案保持关联，当边界修改时，填充图案也会自动更新。

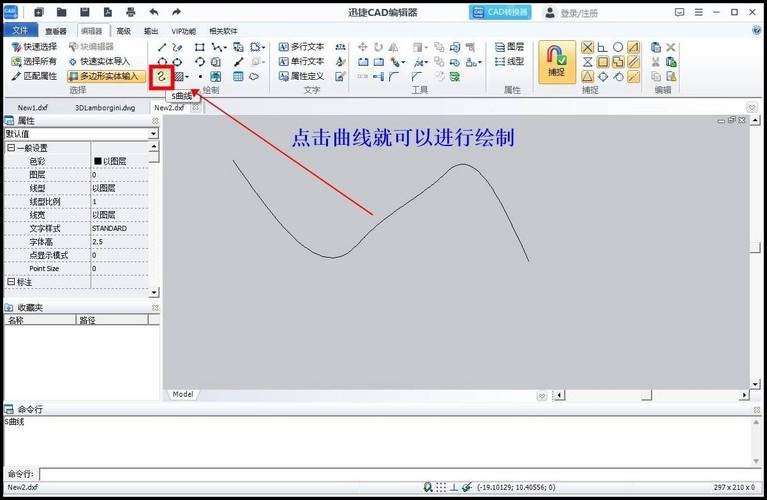

在三维建模中,闭合曲线同样重要，例如用于创建拉伸或旋转的截面轮廓，CAD中的“闭合样条曲线”（SPLINE）命令可以创建平滑的闭合曲线，用户可以通过指定一系列控制点来生成样条曲线，并在命令行中选择“闭合”选项，闭合的样条曲线适用于复杂的曲面建模，如汽车外形或机械零件的轮廓，需要注意的是，闭合样条曲线的编辑方式与开放样条曲线不同，通常需要通过控制点或拟合数据来调整形状，而无法直接使用“拉伸”命令进行编辑，需要先转换为多段线或面域。
用户还可以通过“合并”（JOIN）命令将开放的曲线合并为闭合曲线，当用户有一条开放的直线和一条开放的圆弧，且它们的端点重合时，可以使用“合并”命令将它们连接为一条闭合的多段线，使用“合并”命令时，需要确保对象的端点完全重合，否则无法成功合并，这种方法适用于简单的曲线组合，但对于复杂的图形可能需要先进行修剪或延伸操作，以确保端点的对齐。
为了更直观地比较不同曲线闭合命令的特点和适用场景,以下是一个简单的表格总结：
| 命令名称 | 适用对象 | 主要特点 | 操作步骤 |
|---|---|---|---|
| CLOSE | 多段线（PLINE） | 在绘制过程中或结束后立即闭合，操作简单 | 绘制多段线时输入“CLOSE”或点击选项 |
| PEDIT | 多段线、直线、圆弧等 | 可合并、拟合、样条曲线化，灵活性高 | 输入“PEDIT”→选择对象→选择“闭合”选项 |
| ARC（闭合选项） | 圆弧 | 将圆弧闭合为圆，适用于圆弧补充为圆的情况 | 绘制圆弧时选择“闭合”选项 |
| BOUNDARY | 复杂交叉线组成的区域 | 自动检测封闭区域生成边界，可生成多段线或面域 | 输入“BOUNDARY”→设置选项→点击区域 |
| HATCH（创建边界） | 需要填充的区域 | 在填充的同时生成边界，边界与填充可关联 | 输入“HATCH”→选择图案→点击区域→选择“创建边界” |
| SPLINE（闭合） | 样条曲线 | 创建平滑的闭合曲线，适用于复杂曲面建模 | 输入“SPLINE”→指定控制点→选择“闭合”选项 |
| JOIN | 端点重合的开放曲线 | 合并端点重合的直线、圆弧等为闭合多段线 | 输入“JOIN”→选择对象→确认端点重合 |
在实际绘图过程中,选择合适的曲线闭合命令需要根据具体的图形对象和编辑需求来决定，对于简单的多段线闭合，使用“CLOSE”或“PEDIT”命令即可；对于复杂区域的边界生成，“BOUNDARY”命令更为高效；而在三维建模中，闭合样条曲线则是常用的工具，无论使用哪种命令，都需要确保曲线的端点准确对齐，否则可能会出现闭合失败或图形异常的情况，为了提高闭合精度，建议启用“对象捕捉”功能，特别是“端点”和“交点”捕捉，以确保连接点的准确性。
在编辑闭合曲线时,还需要注意对象类型的特性，闭合的多段线可以继续使用“PEDIT”命令进行编辑，而闭合的圆弧实际上是圆对象，其编辑方式与普通圆相同，面域虽然也是闭合对象，但主要用于三维建模和布尔运算，无法直接进行二维编辑，在生成闭合曲线时，需要根据后续的编辑需求选择合适的目标类型，如多段线、圆或面域。
CAD曲线闭合命令种类繁多,每种命令都有其独特的优势和适用场景，用户需要通过不断练习和实践，熟悉各种命令的操作方法和特点，才能在实际绘图过程中灵活运用，提高绘图效率和质量，无论是简单的二维图形还是复杂的三维模型，掌握曲线闭合技巧都是CAD用户必备的基本技能。
相关问答FAQs：
问题1：为什么使用PEDIT命令闭合多段线后，图形无法进行拉伸操作？
解答：使用PEDIT命令闭合的多段线默认是二维多段线，而“拉伸”（EXTRUDE）命令只能拉伸三维对象或闭合的二维多段线，如果闭合后的多段线无法拉伸，可能是由于多段线未正确闭合（存在微小间隙）或图形本身不自交，解决方法是：先使用“边界”（BOUNDARY）命令重新生成闭合的多段线，确保没有间隙；或者在PEDIT命令中选择“合并”选项，将所有线段完全连接为闭合多段线，还可以检查多段线的“厚度”属性是否为0，拉伸操作需要厚度为0的闭合二维多段线。
问题2：如何快速判断一条曲线是否为闭合状态？
解答：在CAD中，判断曲线是否闭合有几种简单的方法：1）选择曲线，观察夹点分布，闭合曲线的起点和终点会显示同一个夹点，而开放曲线则显示两个独立的端点夹点；2）使用“特性”（PROPERTIES）命令，选择曲线后在特性面板中查看“闭合”属性，如果是闭合的多段线或圆弧，该属性会显示“是”；3）对于样条曲线，可以在命令行输入“LIST”命令，查看对象信息，闭合样条曲线的“闭合”选项会显示“是”，闭合曲线在填充图案时可以直接选择，而开放曲线则需要先设置允许间隙或手动闭合。
