在CAD软件中，调整图形大小是日常绘图的核心操作之一，主要通过SCALE（缩放）、STRETCH（拉伸）等命令实现，不同场景下需选择合适的命令，以确保图形比例、尺寸的准确性，以下是关于CAD大小更改命令的详细解析，涵盖功能、操作步骤及注意事项。

核心缩放命令：SCALE（等比例缩放）

功能：按指定比例 uniformly（均匀）调整图形的整体大小，保持长宽比不变，适用于需要整体放大或缩小对象的场景，如调整建筑平面图比例、机械零件尺寸等。

操作步骤：

1. 启动命令：

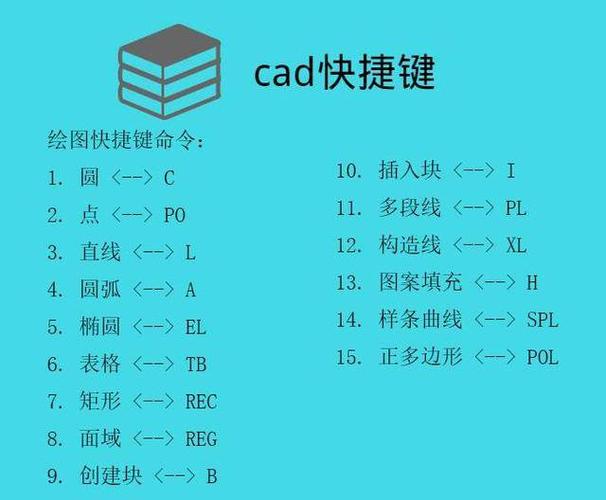

   • 命令行输入 SCALE（快捷键 SC），或通过菜单栏「修改」→「缩放」。
2. 选择对象：

   使用窗选、点选等方式选择需缩放的图形对象，按回车键确认。

3. 指定基点：

   基点是缩放的“参考原点”，选择不当会导致图形位置偏移，建议选择图形的特征点（如端点、圆心、交点）。

4. 输入缩放比例：
   • 直接输入比例值：如输入 2 表示放大2倍，5 表示缩小为原来的1/2。
   • 参照缩放：若需将图形从当前尺寸缩放到指定尺寸，可输入 R（参照），先选择参照长度的两个点（如一条边的当前长度），再输入目标长度，系统自动计算比例。

示例：

将一个边长为100的正方形缩小为边长50的正方形：

• 选择正方形后，指定基点为左下角顶点；
• 输入 R，选择正方形左下角和右上角作为参照长度（当前长度100），再输入目标长度 50，系统自动按比例0.5缩放。

非等比例调整命令：STRETCH（拉伸）

功能：仅拉伸对象的部分轮廓，改变其尺寸或形状，同时保持其他部分不变，适用于需要调整局部长度、间距的场景，如修改门窗位置、调整零件槽宽等。

操作步骤：

1. 启动命令：
   • 命令行输入 STRETCH（快捷键 S），或通过菜单栏「修改」→「拉伸」。
2. 选择对象：
   • 必须使用交叉窗口（Crossing）或交叉多边形（CP）选择对象，仅完全包含在窗口内的点会被移动，与窗口相交的部分会被拉伸。
3. 指定基点：

   选择拉伸的起始参考点（如需向右拉伸，则选择左侧基点）。

4. 指定第二点或位移距离：
   • 输入拉伸的目标距离（如输入 50 表示向右拉伸50单位），或通过鼠标点击确定终点。

示例：

将一段长200的直线拉伸至长300：

• 使用交叉窗口选择直线（确保直线两端与窗口相交）；
• 指定基点为直线左端点，向右移动鼠标，输入 100（拉伸增量），直线长度变为300。

其他实用调整命令

LENGTHEN（拉长）

功能：精确调整对象的长度或角度，适用于弧线、直线、多段线等，可通过增量、百分比、总长或动态方式调整。

• 操作：命令行输入 LENGTHEN，选择对象后输入选项：
  • DE（增量）：输入正值拉长，负值缩短；
  • P（百分比）：按原长度的百分比调整（如 150 表示延长至1.5倍）；
  • T（总长）：直接输入目标长度。

TRIM（修剪） & EXTEND（延伸）

• TRIM：通过修剪边界缩短对象，看似“缩小”实际是删除多余部分，适用于精确裁剪图形（如修剪超出边线的线段）。
• EXTEND：将对象延伸至指定边界，看似“放大”实际是延长至边界，适用于补全图形（如将线段延伸至轮廓线）。

PROPERTIES（特性面板）

功能：通过修改对象的几何属性直接调整大小，无需命令操作。

• 操作：选择对象后，按 Ctrl+1 打开特性面板，在「几何图形」或「尺寸」类别中直接修改长度、半径、比例等参数，实时预览效果。

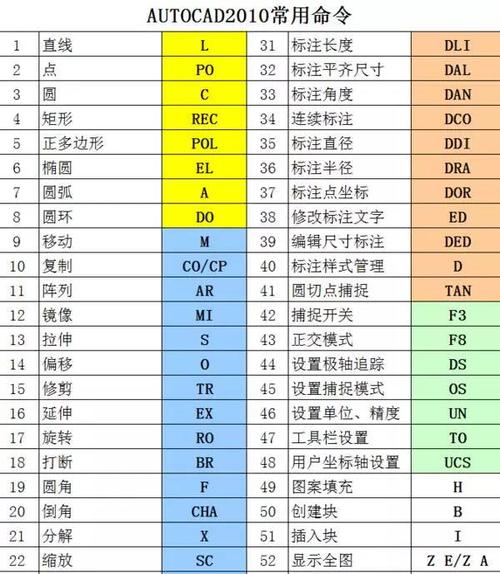

命令对比与适用场景

注意事项

1. 基点选择：缩放、拉伸时，基点的选择直接影响图形位置，建议捕捉特征点（如端点、中点）。
2. 选择方式：STRETCH命令必须使用交叉窗口选择对象，否则可能无法拉伸。
3. 参照缩放：当比例未知时，优先使用参照缩放（SCALE的 R 选项），避免手动计算比例误差。
4. 图层管理：若图形在多个图层，建议锁定不需要修改的图层，避免误操作。

相关问答FAQs

Q1：为什么使用SCALE命令缩放后，图形位置发生了偏移？
A：通常是因为基点选择不当，缩放时，所有图形会以基点为中心进行缩放，若基点未选择在图形特征点（如圆心、端点），缩放后图形可能偏离原位置，解决方法：重新执行SCALE命令，选择图形的几何中心或关键点作为基点。

Q2：如何将一个不规则图形的局部尺寸放大，同时保持其他部分不变？
A：使用STRETCH命令，具体步骤：

1. 用交叉窗口选择需要放大的局部（确保该部分与图形其他部分有边界相交）；
2. 指定基点（如局部边缘的交点）；
3. 向目标方向移动鼠标，输入放大距离或通过鼠标点击确定终点，注意：仅与窗口相交的部分会被拉伸,完全包含在窗口内的部分会整体移动。
