在CAD软件中，块消隐命令是一项非常实用的功能，主要用于处理复杂图形中的遮挡关系，通过隐藏被其他对象遮挡的块或线条，使图形显示更加清晰、直观，这一命令在建筑、机械等需要展示多层结构或复杂装配的领域应用广泛,能够有效提升绘图效率和图纸的可读性。

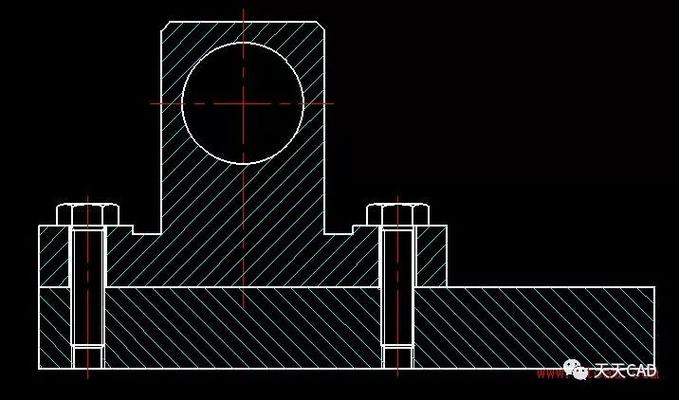

（图片来源网络，侵删）
块消隐命令的核心作用
块消隐的本质是通过算法判断图形对象之间的前后关系，将位于后方的对象隐藏，仅显示前方的可见部分，在CAD中，块（Block）是由多个对象组合而成的复合对象，若图纸中存在大量重叠或嵌套的块，未消隐时可能会出现线条混乱、重点不突出的问题，在建筑平面图中，墙体、门窗、家具等块若全部显示，可能导致关键信息被遮挡；而在机械装配图中，零件的剖面或内部结构可能被外部零件遮挡，影响识图，通过块消隐命令，用户可以快速生成一个“消隐视图”，仅保留可见对象,使图形层次分明。
块消隐命令的使用方法
不同CAD软件（如AutoCAD、中望CAD等）的块消隐命令名称和操作路径可能略有差异，但核心逻辑一致，以AutoCAD为例，块消隐功能通常通过“绘图”菜单下的“建模”子菜单或“视觉样式”选项实现,具体操作步骤如下：
- 准备图形：确保需要消隐的块已正确创建并插入到图纸中，且块之间或块与其他对象存在明确的遮挡关系，若块未定义或处于 unlocked 状态,可能影响消隐效果。
- 启动命令：在命令行输入“HIDE”（快捷键HI）或“SHADEMODE”（快捷键SHA），选择“隐藏”选项，或通过“视图”→“消隐”路径启动。
- 选择对象：根据提示选择需要消隐的块或整个图形，若直接按回车，则对当前视口中的所有对象进行消隐；若选择特定块,则仅处理该块及其关联对象。
- 生成消隐视图：执行命令后，CAD会自动计算遮挡关系，隐藏被遮挡的线段或填充，仅显示可见部分，消隐效果仅在当前视口中临时显示,不会修改实际图形数据。
块消隐的注意事项
- 图层与颜色设置：消隐效果依赖于对象的显示顺序，若块位于不同的图层，需确保图层的开关状态正确，被遮挡对象的颜色与背景色相近时,可能影响消隐后的对比度。
- 块嵌套与复杂度：对于嵌套层级较深或包含大量子对象的块，消隐计算可能耗时较长，建议在复杂操作前保存文件,避免意外崩溃。
- 与渲染的区别：块消隐仅处理线框和填充的显示，不涉及光影材质；若需真实感渲染，需使用“渲染”命令（RENDER）。
- 临时性与持久性：消隐视图是临时显示的，无法直接打印或保存，若需保留消隐效果，可通过“输出”→“图像”功能将当前视图导出为位图，或使用“视觉样式”中的“真实感”选项生成类似效果。
块消隐的应用场景
| 应用领域 | 具体场景 | 消隐效果 |
|---|---|---|
| 建筑设计 | 平面图中的墙体与门窗、家具遮挡 | 突出门窗开启方向、家具布局 |
| 机械工程 | 装配图中的零件重叠、内部结构 | 清晰展示外部轮廓和内部细节 |
| 管道设计 | 多层管道交叉、阀门与管路关系 | 避免管道线条混乱，明确连接关系 |
| 地形测绘 | 等高线与地形符号叠加 | 强调关键高程点和地形特征 |
相关问答FAQs
Q1：块消隐后如何恢复原始显示？
A1：块消隐是临时视图效果，若需恢复原始显示，只需执行“重生成”命令（REGEN）或切换至“线框”视觉样式，在AutoCAD中，也可通过输入“REGENALL”命令刷新所有视口,恢复所有被隐藏的对象。
Q2：为什么块消隐后部分遮挡对象仍然可见？
A2：这通常由以下原因导致：1）被遮挡对象与遮挡对象位于同一图层且颜色对比度低；2）块的“显示顺序”设置错误，导致本应被遮挡的对象显示在前方；3）块未正确定义或包含未闭合的线段，可通过调整图层属性、修改块的显示顺序（右键块→“绘图顺序”）或检查块定义完整性解决。

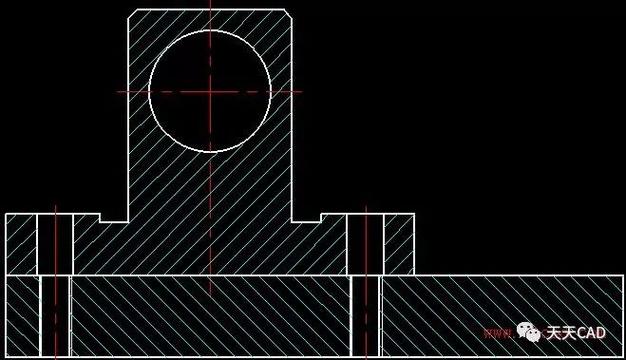

（图片来源网络，侵删）
