MIPI DCS（Display Command Set）是MIPI联盟制定的一套专门用于显示面板控制的命令集，广泛应用于智能手机、平板电脑、嵌入式设备等显示系统中，作为MIPI DSI（Display Serial Interface）协议的核心组成部分，DCS通过标准化的命令格式实现主机（如应用处理器）与显示面板之间的通信，涵盖显示参数配置、图像数据传输、电源管理、色彩控制等多个关键功能，以下从命令结构、功能分类、应用场景及注意事项等方面详细解析MIPI DCS命令。

MIPI DCS命令的基本结构由命令字和可选参数组成，其中命令字为单字节（0x00-0xFF），部分命令需附带1至4个参数字节，命令传输遵循MIPI DSI协议的时序要求，通过长包（Long Packet）或短包（Short Packet）形式发送，短包用于控制命令，包含同步标识、命令字和数据类型；长包则用于传输大量数据（如显存刷新），0x3A命令用于设置像素格式，其参数需指定RGB或YUV格式及位宽；0x29命令则用于开启显示，无需参数，命令的执行顺序对显示效果至关重要，通常需遵循初始化序列（如面板上电后先配置电源时序，再设置分辨率，最后开启显示）。

MIPI DCS命令可按功能分为显示控制、图像参数、电源管理、色彩校准及硬件配置五大类，显示控制类命令是最常用的，包括0x11（睡眠模式退出）、0x10（睡眠模式进入）、0x29（显示开启）和0x28（显示关闭），用于控制显示面板的开关状态，图像参数类命令负责显示区域的定义与格式设置，如0x2A（列地址设置）和0x2B（行地址设置）分别指定显示窗口的起始和结束地址，0x3A（像素格式）设置RGB565、RGB666等数据格式，0x3B（图像模式）配置单色、彩色或灰度显示模式，电源管理类命令通过0xB0至0xB6等命令调整面板供电电压、时序及背光控制，例如0xB1（设置VCOM电压）和0xBC（背光开启/关闭），以适应不同亮度需求，色彩校准类命令如0xC0（对比度设置）、0xC1（亮度调整）和0xE0（伽马校正参数），用于优化显示效果，确保色彩还原准确性，硬件配置类命令包括0xF0（面板ID读取）、0xF2（固件版本查询）等，用于调试和硬件兼容性检查。

在实际应用中,MIPI DCS命令的配置需严格参考显示面板的数据手册（Datasheet），不同厂商的命令集可能存在差异，某些面板可能自定义扩展命令（如0xE2用于特殊模式切换），需确保主机驱动与面板的兼容性，命令执行时需注意时序约束，如睡眠模式与显示开启之间需保持足够的延迟（通常为120ms以上），避免电压突变导致硬件损坏，批量命令发送时需合理利用MIPI DSI的LPDT（Low Power Data Transition）模式，以降低功耗，对于高分辨率面板，0x2A和0x2B命令的参数计算需精确，否则可能出现显示偏移或花屏问题，在调试阶段，可通过逻辑分析仪捕获MIPI DSI信号，验证命令是否正确发送及面板响应是否符合预期。

以下表格总结了部分常用MIPI DCS命令的功能及参数说明：

相关问答FAQs：

Q1: MIPI DCS命令与MIPI DSI协议的关系是什么？

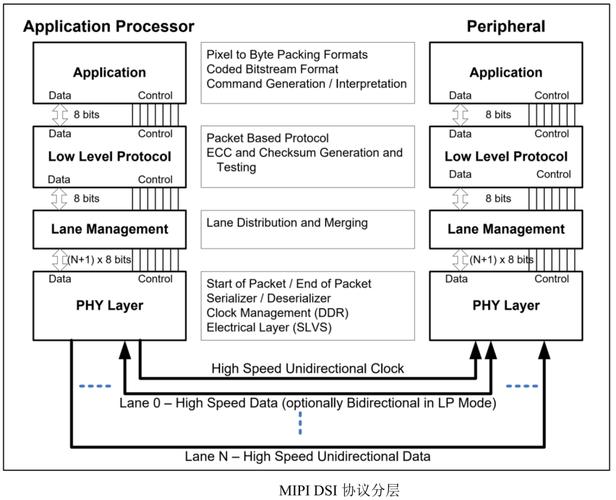

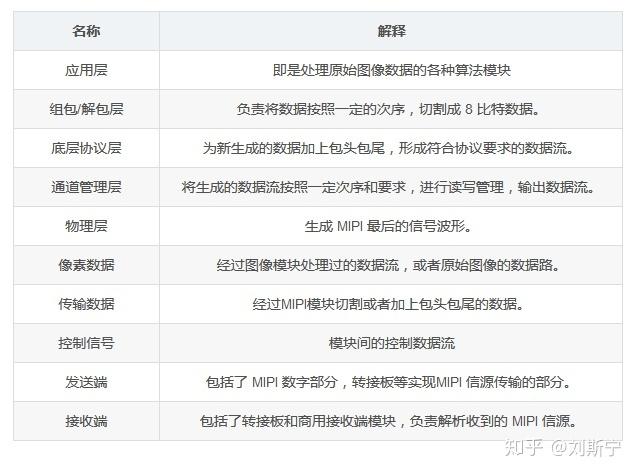

A1: MIPI DCS是一套基于MIPI DSI协议的应用层命令集，定义了主机与显示面板之间通信的具体指令（如开关显示、设置分辨率等），而MIPI DSI协议则负责这些命令的物理层和数据链路层传输（包括通道配置、时序控制、数据包封装等），简言之，DCS是“内容”，DSI是“传输载体”。

Q2: 如何判断MIPI DCS命令是否执行成功？
A2: 判断命令执行成功需结合硬件响应与显示效果：一是通过逻辑分析仪或示波器检查MIPI DSI信号线上是否正确发送了命令包（包括同步码、命令字和参数）；二是观察显示面板的实际状态（如显示开启后屏幕是否正常亮起，色彩设置后是否出现异常）；三是部分命令会返回面板状态（如读取ID命令0xF0的响应），需对比数据手册中的预期值，若命令执行后显示异常（如花屏、无显示），需检查命令顺序、参数及时序是否符合面板规格要求。
