CAD截取命令是计算机辅助设计（CAD）软件中用于选取特定图形对象或区域的重要工具，其功能根据不同操作需求可分为多种类型，包括截取单个对象、截取局部区域、按属性截取等，掌握这些命令能显著提升绘图效率和精准度，尤其在处理复杂图纸时，通过精准截取可快速提取所需元素，避免重复操作，以下从命令类型、操作步骤、应用场景及注意事项等方面展开详细说明。
CAD截取命令的主要类型及操作方法
普通截取（SELECT命令）
普通截取是CAD中最基础的选取方式，主要用于手动选择单个或多个对象，通过输入命令SELECT（快捷键无，需在命令行输入）或直接点击工具栏中的“选择”图标，用户可通过以下方式选取对象：
- 点选：单击对象，选中单个图形；

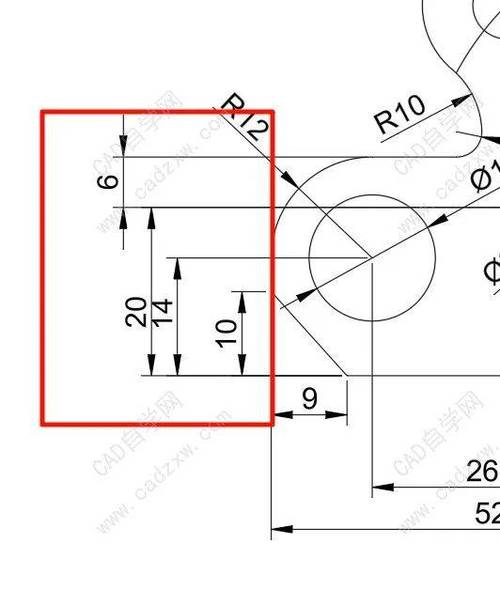

- 框选：按住鼠标左键拖拽矩形框，完全包含在框内的对象被选中（默认为“窗口”模式）；
- 交叉框选：从右向左拖拽矩形框，与框边相交或完全包含的对象均被选中（需按住
Shift键切换或设置CROSSING模式）。
适用场景：简单图形的选取，如修改线条颜色、删除多余元素等。
快速截取（QUICKSELECT命令）
当需要按特定属性（如图层、颜色、线型等）批量选取对象时，QUICKSELECT命令（快捷键Ctrl+1打开特性面板后点击“快速选择”）更为高效，在弹出的对话框中，可设置筛选条件（图层=建筑层”），系统自动完成选取。
操作步骤：
① 执行QUICKSELECT命令；② 设置“应用到”为“整个图形”或“当前选择”；③ 选择“对象类型”（如“圆”“直线”）；④ 设置“特性”（如“图层”）和“运算符”（如“等于”）；⑤ 输入“值”（如“建筑层”）；⑥ 点击“确定”。
适用场景：批量修改同一图层或属性的对象，如隐藏所有“虚线”图层中的元素。
局部截取（TRIM/EXTEND命令）
若需截取对象的某一部分（如修剪多余线段或延伸线段至边界），需使用TRIM（修剪）或EXTEND（延伸）命令。

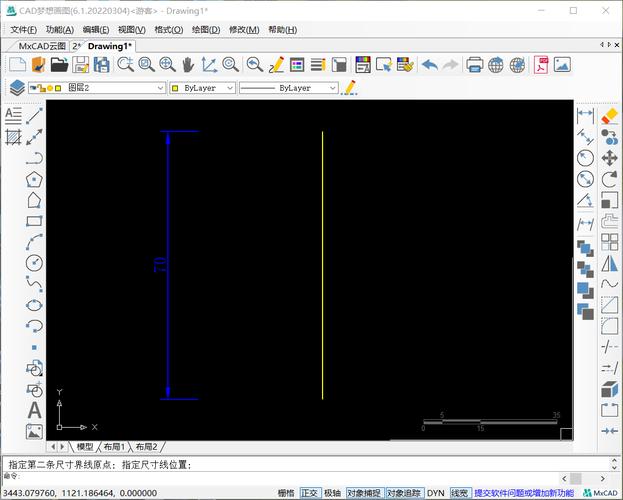

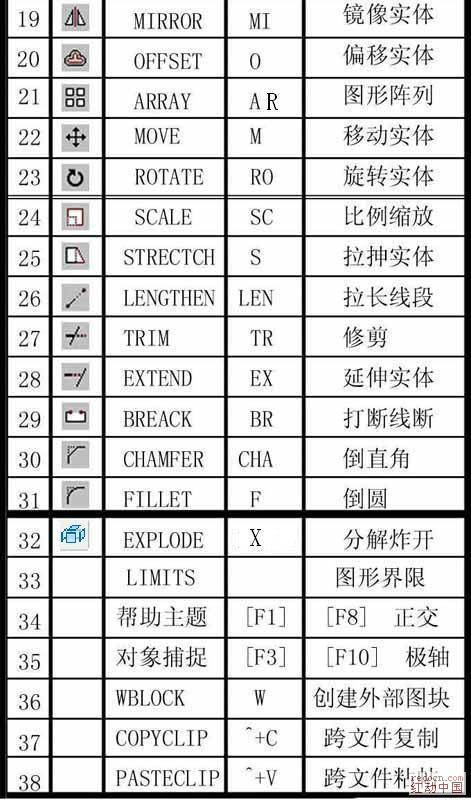

- TRIM命令（快捷键
TR）：
① 执行TR命令，选择作为剪切边界的对象（可直接回车选择所有对象）；② 选择要修剪的对象，超出边界部分将被删除。
示例：修剪两条相交直线中多余的部分，先选择其中一条直线为边界，再点击另一条直线的多余段即可。 - EXTEND命令（快捷键
EX）：
操作与TRIM类似，选择边界后，需延伸的对象会自动延伸至边界。
适用场景：调整图形长度，如门窗洞口修剪、管道线路连接等。
精确截取（BREAK/POINT命令）
对于需要将对象断开为两部分或截取特定位置的情况，可使用BREAK（打断）或DIVIDE（等分）命令。
- BREAK命令（快捷键
BR）：
① 执行BR命令，选择要打断的对象；② 指定第一个打断点（可通过输入坐标或捕捉端点）；③ 指定第二个打断点（若输入，则两点重合，对象被断开但不删除部分）。 - DIVIDE命令（快捷键
DIV）：
将对象等分为指定数量的段，并在等分点处生成点标记（需配合“节点”捕捉使用）。
适用场景：截取线段中某一段、等分圆弧为等长段等。
按边界截取（BOUNDARY命令）
当需要截取由多个对象围成的封闭区域时，BOUNDARY命令（快捷键BO）可快速生成多段线或面域边界。
操作步骤：
① 执行BO命令，弹出“边界创建”对话框；② 设置“对象类型”为“多段线”或“面域”；③ 点击“拾取点”，在封闭区域内单击；④ 系统自动生成边界对象。
适用场景：提取填充区域、生成异形轮廓等。
CAD截取命令的应用场景对比
为更直观区分各类截取命令的适用性，以下通过表格总结：
| 命令类型 | 核心功能 | 适用场景举例 | 优势 |
|---|---|---|---|
| SELECT（点选/框选） | 手动选取单个或多个对象 | 删除多余线条、修改对象属性 | 操作简单，无需复杂设置 |
| QUICKSELECT | 按属性批量选取对象 | 隐藏特定图层对象、统一修改颜色 | 高效筛选，适用于大规模图形 |
| TRIM/EXTEND | 修剪或延伸对象至边界 | 门窗洞口修剪、线路连接调整 | 精确控制图形长度，避免手动删除 |
| BREAK | 打断对象为两部分 | 截取线段中间段、断开圆弧 | 精确定位断点，保留对象部分属性 |
| BOUNDARY | 生成封闭区域的边界 | 提取填充区域、创建异形轮廓 | 自动识别封闭区域，减少手动绘制 |
使用CAD截取命令的注意事项
- 选择模式设置：框选与交叉框选易混淆，可通过
OPTIONS命令中的“选择集”选项卡调整默认模式，或按住Shift键临时切换。 - 边界对象有效性：使用
TRIM或EXTEND时，边界对象必须与待截取对象实际相交（或延伸后可相交），否则命令执行失败。 - 图层与视图影响：若对象被锁定或冻结，无法进行截取操作；建议在截取前关闭无关图层，避免误选。
- 命令连续使用：
TRIM、EXTEND等命令支持“放弃”操作（输入U），若误操作可快速回退。
相关问答FAQs
Q1：为什么使用TRIM命令时提示“未找到有效的边”？
A：通常出现该提示的原因是：① 未选择剪切边界或边界对象与待修剪对象不相交；② 边界对象所在的图层被冻结或锁定，解决方法：重新选择与待修剪对象实际相交的对象作为边界，并检查图层状态（确保图层未被冻结或锁定）。
Q2：如何快速截取图形中所有特定颜色的对象？
A：可通过QUICKSELECT命令实现：执行QUICKSELECT（或Ctrl+1打开特性面板后点击“快速选择”），在对话框中设置“特性”为“颜色”，“运算符”为“等于”，“值”为目标颜色（如“红色”），点击“确定”后系统自动选中所有符合条件的对象。
