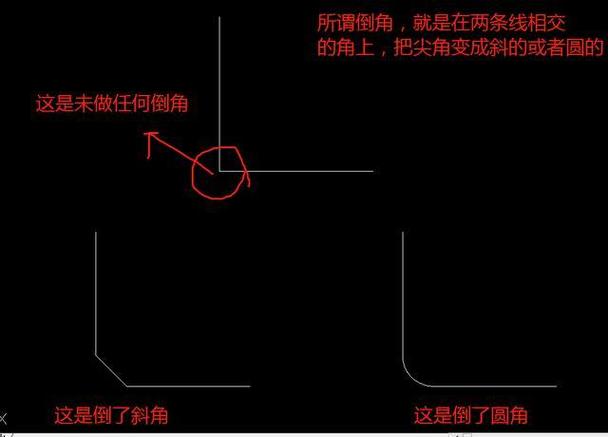

在CAD软件中,倒直角命令（通常称为“CHAMFER”或“倒角”）是一项用于将两条相交直线、多段线或三维实体的边修剪成斜角的功能，该命令在机械设计、建筑制图和工程制图中广泛应用，主要用于去除尖锐棱角、便于装配或改善零件外观，以下将从命令调用、参数设置、操作步骤及注意事项等方面详细说明CAD中倒直角命令的使用方法。

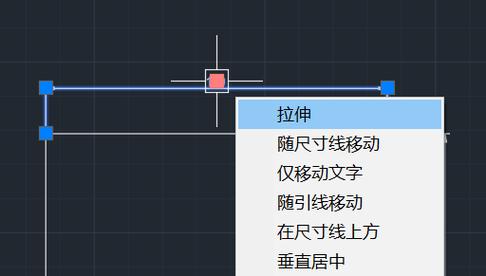

（图片来源网络，侵删）
倒直角命令的调用方式
倒直角命令的调用方法因CAD软件版本不同略有差异,但常见方式包括以下几种：
- 功能区菜单：在“常用”或“修改”选项卡中找到“倒角”按钮（图标通常为带斜角的直角符号）。
- 命令行输入：直接在命令行输入“CHAMFER”或简化命令“CHA”，按回车键确认。
- 工具栏：在经典工具栏中点击“倒角”图标（需启用工具栏）。
- 快捷键：部分CAD版本支持自定义快捷键，如“C”+“H”组合（需提前设置）。
倒直角的核心参数设置
执行倒直角命令后,需通过命令行或对话框设置关键参数，主要包括：
- 距离（Distance）：指定倒角的两边距离，即从交点沿两条直线分别延伸的距离。
- 若设置“距离1=10，距离2=20”，则倒角后的斜边将沿第一条直线延伸10单位，沿第二条直线延伸20单位。
- 若两条距离相等,则生成45°斜角（默认情况下）。
- 角度（Angle）：通过指定第一条直线的距离和倒角角度生成斜角。
设置“距离1=10，角度=30°”，则斜边长度为10单位，与第一条直线的夹角为30°。
- 修剪模式（Trim）：控制是否修剪原直线。
- 修剪（Trim）：默认模式，倒角后自动裁剪多余部分。
- 不修剪（No Trim）：保留原直线完整，仅生成倒角斜线。
- 多段线（Polyline）：针对多段线整体倒角，可一次性对所有交点执行相同参数的倒角操作。
倒直角的操作步骤（以AutoCAD为例）
- 启动命令：输入“CHA”并回车，命令行提示：“选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]”。
- 设置参数：
- 输入“D”设置距离，例如输入“10”并回车，再输入“10”回车（生成等距倒角）。
- 或输入“A”设置角度，例如输入“20”作为距离，再输入“45”作为角度。
- 若需修剪模式,输入“T”选择“修剪”或“不修剪”。
- 选择对象：
- 对普通直线：依次选择两条相交直线，自动生成倒角。
- 对多段线：输入“P”后选择整条多段线，所有拐角将按相同参数倒角。
- 完成操作：按回车键结束命令，或输入“M”连续执行多个倒角操作。
倒直角的注意事项
- 对象类型限制：倒角命令仅适用于直线、多段线、射线和构造线，对圆、椭圆或曲线无效。
- 交点要求：两条直线必须相交或延长后相交，否则无法生成倒角。
- 图层和线型：倒角生成的斜线继承当前图层的属性（如颜色、线型）。
- 三维实体倒角：在三维建模中，倒角命令（通常为“CHAMFEREDGE”）需选择实体边并指定距离参数。
- 参数一致性：对多段线倒角时，所有拐角需使用相同参数，否则需分段操作。
倒直角命令的常见问题与解决方法
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 倒角后无变化 | 直线未相交或距离过大 | 检查直线位置关系，调整距离参数 |
| 多段线部分倒角失败 | 多段线包含非直线段 | 分解多段线后单独对直线段倒角 |
| 倒角角度异常 | 角度参数设置错误 | 重新输入“角度”模式，确认数值单位 |
相关问答FAQs
Q1: 为什么倒角命令执行后，两条直线没有生成斜角？
A1: 可能的原因包括：① 两条直线平行或无交点；② 设置的距离过大，导致倒角长度超出直线范围；③ 当前图层被锁定或对象被冻结，建议检查直线位置关系，调整距离参数，并确认图层状态正常。

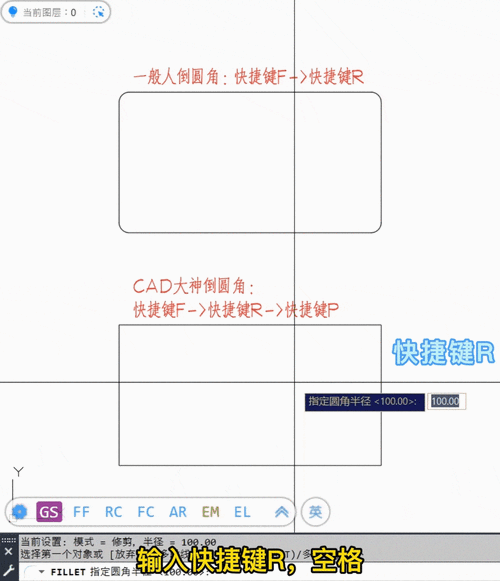

（图片来源网络，侵删）
Q2: 如何对闭合多段线的所有拐角一次性倒角？
A2: 输入“CHA”命令后，先输入“P”选择“多段线”选项，再选择整条闭合多段线，确保所有拐角处的倒角参数（距离或角度）一致，否则需分解多段线后分段倒角，若多段线包含圆弧，需先将其转换为直线段。
（图片来源网络，侵删）
