在NX8软件中绘制弧线是三维建模和二维草图设计中的基础操作之一,掌握多种绘制弧线的方法能够提高设计效率,以下将详细介绍NX8中绘制弧线的几种常用方式、操作步骤及注意事项。

草图环境中绘制弧线
草图是NX8中进行参数化设计的重要环境,绘制弧线主要通过“曲线”工具条中的“圆弧”命令实现,具体操作步骤如下:
- 进入草图环境:新建或打开一个部件文件,选择“插入”→“草图”,选择一个基准平面或已有平面进入草图界面。
- 调用圆弧命令:在“曲线”工具条中点击“圆弧”图标(或通过菜单“插入”→“曲线”→“圆弧”),此时弹出“圆弧”对话框。
- 选择绘制类型:NX8提供两种圆弧绘制方式:
- 三点画弧:通过指定圆弧的起点、终点和中间点(或半径)来确定圆弧,这是最常用的方式,操作灵活,适合未知具体参数的弧线绘制。
- 中心和端点画弧:先指定圆弧的圆心,再依次输入起点和终点角度,或通过鼠标拖拽确定半径和端点,这种方式适合已知圆心位置和半径的弧线绘制。
- 参数设置:在对话框中可以设置圆弧的“半径”“起始角”“终止角”等参数,勾选“限制”选项可控制圆弧的长度是否包含整圆。

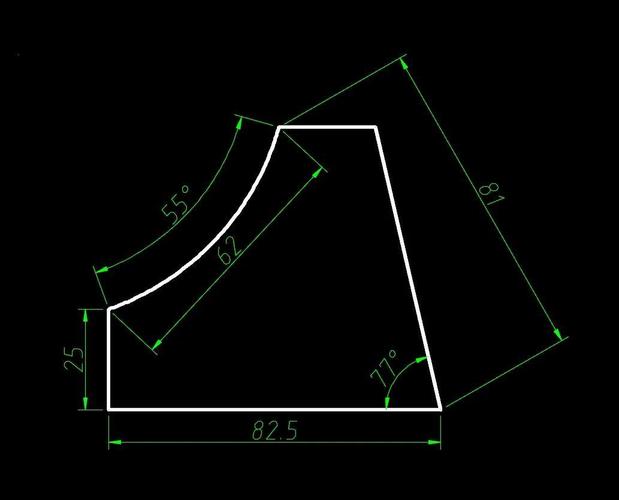

- 约束与定位:绘制完成后,可使用“草图约束”工具对圆弧进行几何约束(如相切、同心、垂直等)和尺寸约束(标注半径、角度等),确保弧线的精确定位。
建模环境中绘制弧线

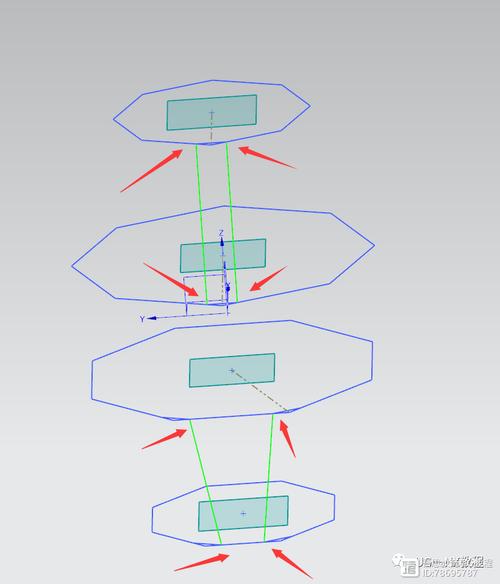

在建模环境中绘制弧线通常用于创建空间曲线或作为扫描、拉伸等特征的引导线,主要方法包括:
- 基本曲线中的圆弧:选择“插入”→“曲线”→“基本曲线”,在弹出的对话框中点击“圆弧”选项,可通过“点构造器”或直接输入坐标值指定圆弧的起点、终点和圆心,或选择“中心、起点、终点”模式绘制。
- 艺术样条中的弧线:对于复杂的弧线或自由曲线,可使用“艺术样条”命令,通过设置“通过点”或“控制点”模式,调整点的位置和曲线阶数,即可生成接近弧线的样条曲线,若需精确的圆弧,可在绘制后使用“样条”对话框中的“拟合”选项,选择“圆弧”类型进行拟合。
- 螺旋线中的弧线:在创建螺旋线时,可通过“螺旋线”对话框中的“半径规律”选项,设置螺旋线半径为变量,从而生成弧线段变化的螺旋结构。
表格对比:不同绘制弧线方式的特点
| 绘制方式 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 草图三点画弧 | 参数化草图设计,需频繁修改约束 | 操作简单,支持动态约束和尺寸标注 | 仅限于草图平面内使用 |
| 草图中心端点画弧 | 已知圆心和半径的精确弧线绘制 | 参数输入直观,便于控制圆弧角度和半径 | 需预先明确圆心位置和角度范围 |
| 建模基本曲线圆弧 | 空间曲线创建,无需草图环境 | 可在三维空间直接绘制,灵活性高 | 不支持草图约束,修改需重新定义参数 |
| 艺术样条拟合弧线 | 复杂弧线或非标准圆弧设计 | 可生成自由曲线,适应性强 | 需手动调整拟合参数,精度控制较复杂 |
操作注意事项
- 坐标系选择:在绘制弧线时,注意当前工作坐标系(WCS)的位置,可通过“格式”→“WCS”命令调整坐标系方向,确保弧线绘制在正确的平面内。
- 捕捉点功能:启用“智能点”或“对象捕捉”功能(如端点、交点、圆心),可提高弧线起终点定位的准确性。
- 参数化修改:草图中的弧线支持参数化修改,双击尺寸标注或约束符号即可修改数值,模型会自动更新;建模环境中绘制的弧线需通过编辑曲线参数进行修改。
- 弧线方向控制:通过“起始角”和“终止角”的正负值可控制圆弧的旋转方向(顺时针或逆时针),角度范围为-360°至360°。
相关问答FAQs
问题1:在NX8草图中绘制弧线时,如何让弧线与已有直线相切?
解答:绘制弧线后,使用“草图约束”工具条中的“相切”约束命令,依次选择弧线和目标直线,系统会自动调整弧线的端点位置,使其与直线相切,若需精确控制相切点位置,可先标注弧线半径或直线长度,再通过修改尺寸值进一步调整。
问题2:建模环境中绘制的圆弧如何转换为草图对象?
解答:选中已绘制的圆弧曲线,点击“插入”→“草图”,在弹出的“创建草图”对话框中选择附着平面,点击“确定”后,圆弧会自动转换为草图曲线,此时可进入草图环境对圆弧进行约束和编辑,但需注意转换后的曲线将失去原有的部分建模环境参数(如半径规律)。
