在CAD（计算机辅助设计）软件中，命令是用户与软件交互的核心，通过输入或选择命令可以完成绘图、编辑、标注、管理等各类操作，不同版本的CAD（如AutoCAD、中望CAD等）命令体系基本一致，但可能存在细微差异，以下将详细梳理CAD中常用的命令，按功能分类进行说明，并辅以表格汇总关键信息,帮助用户全面掌握命令使用逻辑。
（图片来源网络，侵删）

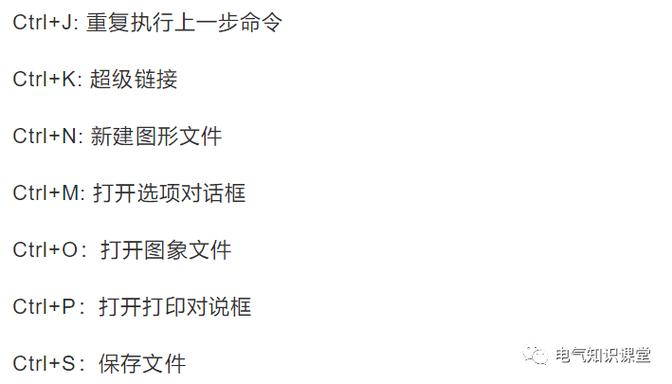

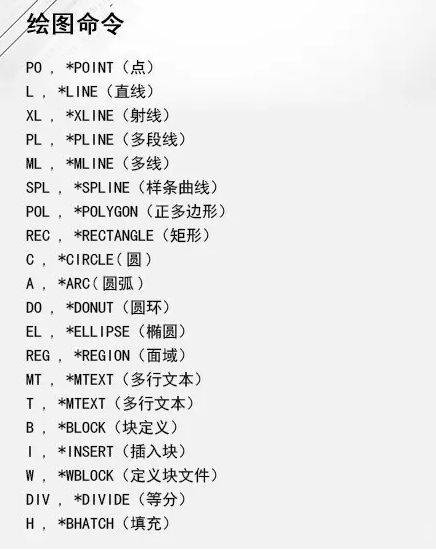

绘图类命令
绘图类命令是CAD的基础，用于创建几何图形和对象。
- 直线（LINE/L）：通过指定起点和终点绘制直线，支持连续绘制多条首尾相连的直线段。
- 构造线（XLINE/XL）：绘制无限长的参考线，常用于辅助绘图，如修剪或延伸的边界。
- 多段线（PLINE/PL）：绘制由直线和圆弧组成的连续线段，可统一设置线宽，适合绘制复杂轮廓（如箭头、多边形）。
- 正多边形（POLYGON/POL）：绘制3-1024边的正多边形，支持内接圆、外切圆或边长定义。
- 矩形（RECTANG/REC）：通过指定对角点或长度+宽度绘制矩形，可设置圆角、线宽等属性。
- 圆（CIRCLE/C）：通过圆心+半径、两点（直径）、三点相切等方式绘制圆。
- 圆弧（ARC/A）：通过起点、圆心、终点或圆心角等多种方式绘制圆弧，选项灵活。
- 椭圆（ELLIPSE/EL）：绘制椭圆或椭圆弧，支持轴端点、中心点、旋转角等定义方式。
- 点（POINT/PO）：在指定位置绘制点，可设置点样式（如十字、圆圈）。
- 样条曲线（SPLINE/SPL）：通过一系列控制点绘制平滑曲线，常用于不规则轮廓（如地形、剖面）。
- 多线（MLINE/ML）：绘制多条平行线（如墙体、道路），可设置样式、比例和对齐方式。
- 填充（HATCH/H）：在封闭区域内填充图案（如剖面线、材质纹理），支持关联填充和渐变填充。
编辑类命令
编辑类命令用于修改已有图形，是提高绘图效率的关键。
- 删除（ERASE/E）：删除选中的对象，可通过交叉窗口或点选选择对象。
- 复制（COPY/CO/CP）：将对象复制到指定位置，支持多次复制（使用“重复”选项）。
- 移动（MOVE/M）：将对象平移到新位置，需指定基点和目标点。
- 旋转（ROTATE/RO）：绕指定基点旋转对象，可输入角度或通过参照对象确定旋转角度。
- 缩放（SCALE/SC）：按比例放大或缩小对象，支持参照缩放（以对象实际尺寸为基准）。
- 修剪（TRIM/TR）：以其他对象为边界，剪切掉对象的多余部分，需先选择边界。
- 延伸（EXTEND/EX）：将对象延伸至指定的边界对象，操作逻辑与修剪类似。
- 倒角（CHAMFER/CHA）：在两条直线或多段线之间创建倒角，可设置距离或角度。
- 圆角（FILLET/F）：在对象之间创建圆弧过渡，可设置半径为0（直角）或指定半径值。
- 拉伸（STRETCH/S）：拉伸对象的部分形状，需用交叉窗口选择对象，仅窗口内的点会移动。
- 镜像（MIRROR/MI）：将对象按镜像线对称复制，可保留或删除原对象。
- 阵列（ARRAY/AR）：创建按规律排列的对象副本，包括矩形阵列（行列数）、环形阵列（角度和数量）和路径阵列（沿路径分布）。
- 偏移（OFFSET/O）：创建与原对象平行的新对象，可设置距离（如平行线、同心圆）。
- 分解（EXPLODE/X）：将复合对象（如多段线、块、填充）分解为单一对象（如直线、圆、圆弧）。
标注类命令
标注类命令用于添加尺寸、文字等注释，确保图纸的可读性和规范性。
- 线性标注（DIMLINEAR/DLI）：标注水平或垂直方向的尺寸，需指定两点和尺寸线位置。
- 对齐标注（DIMALIGNED/DAL）：标注倾斜对象的实际长度，尺寸线与对象平行。
- 半径标注（DIMRADIUS/DRA）：标注圆或圆弧的半径，显示前缀“R”。
- 直径标注（DIMDIAMETER/DDI）：标注圆或圆弧的直径，显示前缀“Φ”。
- 角度标注（DIMANGULAR/DAN）：标注两条直线、圆弧或圆的角度，单位为度。
- 引线标注（QLEADER/LE）：创建带文字或箭头的引线，用于标注对象细节。
- 公差标注（TOLERANCE/TOL）：添加形位公差（如平行度、垂直度），需基准符号和公差值。
- 多行文字（MTEXT/T）：创建或编辑多行文本，支持字体、字号、颜色等格式设置，可插入特殊符号（如±、°）。
视图与显示类命令
视图类命令用于控制图形的显示方式和视角，方便查看和编辑复杂图形。
（图片来源网络，侵删）
- 缩放（ZOOM/Z）：调整视图显示比例，常用选项包括“全部（A）”、“窗口（W）”、“动态（D）”、“上一个（P）”。
- 平移（PAN/P）：移动视图而不改变显示比例，相当于“抓取”图纸拖动。
- 视图命名（VIEW/V）：保存当前视图（如特定区域、比例），便于快速切换。
- 鸟瞰视图（DSVIEWER）：在独立窗口中显示整个图形，可快速缩放和平移主视图。
- 重生成（REGEN/RE）：重新计算并重绘图形，解决显示异常（如圆弧显示为折线）。
- 消隐（HIDE）：在三维视图中隐藏被遮挡的对象，仅显示可见面（适用于模型空间）。

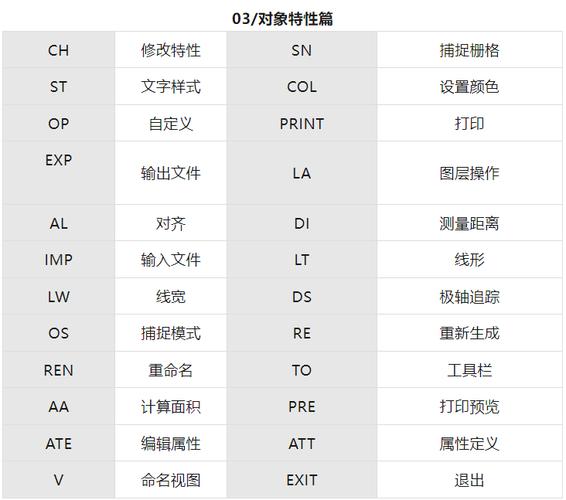

图层与对象特性类命令
图层管理是CAD高效绘图的核心，通过图层可分类控制对象的颜色、线型等属性。
- 图层特性管理器（LAYER/LA）：创建、删除、冻结/解冻、锁定/解锁图层，设置图层颜色、线型、线宽。
- 颜色（COLOR/COL）：设置对象颜色（如ByLayer、ByBlock或自定义颜色）。
- 线型（LINETYPE/LT）：加载或设置对象线型（如实线、虚线、点划线），全局比例因子可调整线型疏密。
- 线宽（LWEIGHT/LW）：设置对象线宽，打印时可按实际线宽输出。
- 特性匹配（MATCHPROP/MA）：将源对象的特性（颜色、线型、图层等）复制到目标对象，格式刷功能。
其他实用命令
- 块（BLOCK/B）：将对象创建为块（内部块），方便重复使用，减少绘图量。
- 插入块（INSERT/I）：将已定义的块或外部图形文件插入到当前图形中，可设置缩放比例和旋转角度。
- 设计中心（ADCENTER/ADC）：管理图形资源（块、图层、标注样式等），可在不同文件间拖拽调用。
- 查询（DIST/DI、AREA/A、LIST/LI）：查询两点距离（DI）、封闭区域面积（AREA）、对象特性（LIST）。
- 打印（PLOT/CTRL+P）：设置打印参数（纸张、比例、打印范围），输出图纸到打印机或PDF。
CAD常用命令速查表
| 功能分类 | 命令缩写 | 全称 | 主要用途 |
|---|---|---|---|
| 绘图类 | L | LINE | 绘制直线 |
| C | CIRCLE | 绘制圆 | |
| PL | PLINE | 绘制多段线 | |
| 编辑类 | E | ERASE | 删除对象 |
| TR | TRIM | 修剪对象 | |
| O | OFFSET | 偏移对象 | |
| 标注类 | DLI | DIMLINEAR | 线性标注 |
| DRA | DIMRADIUS | 半径标注 | |
| 视图类 | Z | ZOOM | 缩放视图 |
| P | PAN | 平移视图 | |
| 图层类 | LA | LAYER | 图层特性管理 |
| 其他 | B | BLOCK | 创建块 |
| I | INSERT | 插入块 |
相关问答FAQs
Q1：CAD中如何快速选择多个对象？
A：CAD提供了多种高效选择方式：
- 窗口选择（W）：从左向右拖拽矩形框，仅完全包含在窗口内的对象被选中；
- 交叉窗口（C）：从右向左拖拽矩形框，与窗口相交或完全包含的对象均被选中；
- 栏选（F）：绘制连续线段，与线段相交的对象被选中，适合选择分散对象；
- 快速选择（QSELECT）：通过图层、颜色、线型等条件批量筛选对象，适用于复杂图形。
Q2：为什么CAD中绘制的圆或圆弧显示为折线？如何解决？
A：这是由于“视图分辨率”或“线型比例”设置不当导致的，解决方法：
- 重生成（REGEN）：输入命令
REGEN并回车，系统会重新计算图形显示，通常可解决显示异常； - 调整视图缩放：放大图形后，圆弧会自动平滑显示（低缩放比例时可能显示为折线）；
- 修改系统变量：输入
VIEWRES并回车，将“圆的平滑度”值调大（默认为1000，最大可设至20000）,然后重生成即可。
