在CAD软件中,打断线命令是一项基础且实用的编辑工具，主要用于将选定的对象（如直线、圆弧、圆、多段线等）在指定点处断开，从而形成两个独立的对象或删除对象的一部分，该命令在修改图形细节、创建间隙或调整对象长度时非常高效，尤其适合处理复杂的工程图纸或设计草图，以下是关于CAD中打断线命令的详细说明，包括功能、操作步骤、应用场景及注意事项。

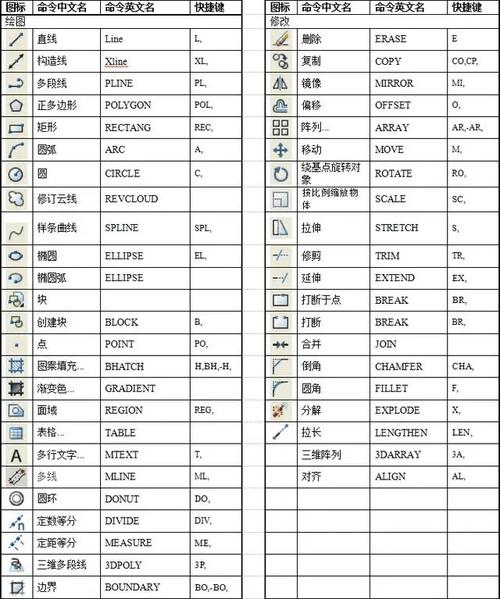

（图片来源网络，侵删）
打断线命令的功能与类型
打断命令主要分为两种类型：打断（BREAK）和打断于点（BREAK AT POINT），两者的核心区别在于是否删除对象的一部分：
- 打断（BREAK）：通过指定两个断点，删除对象两点之间的部分，或将对象分割为两部分，若两个断点重合，则相当于在断点处创建一个间隙。
- 打断于点（BREAK AT POINT）：仅指定一个断点，将对象在断点处分割为两个独立的部分，不删除任何内容。
打断命令的操作步骤
以AutoCAD为例,打断命令的操作流程如下：
执行命令
- 在命令行输入
BREAK或快捷键BR，然后按回车键。 - 或通过功能区“修改”面板中的“打断”按钮（图标为半截直线）。
选择对象
- 命令行提示“选择对象：”，此时需选择要打断的线段，注意，选择对象的点将成为第一个断点（若需指定不同断点，需后续操作）。
指定第二个断点
- 打断（BREAK）：
- 命令行提示“指定第二个打断点或 [第一点(F)]：”。
- 直接在屏幕上点击第二个断点,或输入坐标值，若输入（相对坐标），则两个断点重合，仅创建间隙。
- 若需重新指定第一个断点,输入
F，再依次选择两个断点。
- 打断于点（BREAK AT POINT）：
- 在功能区选择“打断于点”按钮（图标为直线上的小方块）。
- 选择对象后,指定断点位置，对象即被分割为两部分。
完成操作
- 检查对象是否按预期断开,可通过选择对象验证（断开后两部分可独立选择）。
打断命令的应用场景
- 创建间隙：在墙线或管道中预留门窗、检修口等位置时，使用打断命令删除部分线段。
- 分割对象：将一条长直线或圆弧分割为多个独立部分，便于单独修改或删除。
- 修剪替代：对于无交叉对象的修剪，打断命令比修剪（TRIM）更直接。
- 精确调整：通过指定坐标值实现微米级断点控制，确保图形精度。
打断命令的注意事项
- 对象类型限制：打断命令适用于大多数二维对象，但三维实体、多线（MLINE）等需先转换类型（如分解多线）。
- 断点选择技巧：
- 若需精确断点,建议启用对象捕捉（如端点、中点、交点）。
- 对于圆或圆弧,打断方向为逆时针，即从第一断点到第二断点删除部分。
- 快捷键与重复操作：命令结束后，按回车键可重复执行打断命令，提高效率。
- 与其他命令的配合：常与延伸（EXTEND）、倒角（CHAMFER）等命令结合使用，优化图形细节。
打断命令的参数说明
以下是打断命令中关键参数的含义及操作示例：
| 参数选项 | 说明 | 示例操作 |
|---|---|---|
| 选择对象 | 需打断的线段、圆弧等 | 点击直线AB上的点C（默认为第一断点） |
| 指定第二个打断点 | 定义第二断点，两点间部分被删除 | 点击直线AB上的点D，删除CD段 |
| 第一点(F) | 重新指定第一断点（覆盖选择对象时的默认点） | 输入F，再分别选择点E、F，删除EF段 |
| @（相对坐标） | 两断点重合，仅创建间隙 | 第二断点输入，在C点处断开但不删除内容 |
常见问题与解决方案
-
问题：打断后对象未分离，仍可整体选择。
原因：可能使用了“打断于点”命令，但对象未被分解（如多段线）。
解决：先使用EXPLODE命令分解对象，再执行打断。

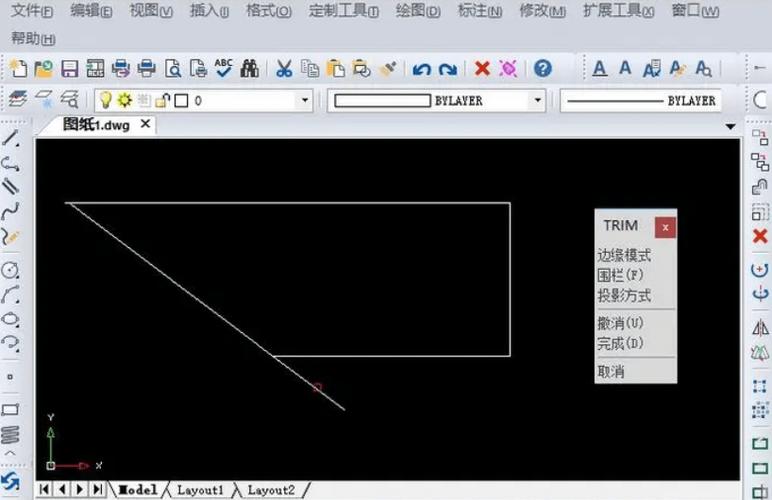

（图片来源网络，侵删） -
问题：打断圆时方向错误，删除了非预期部分。
原因：圆的打断方向为逆时针，第一断点到第二断点的弧段被删除。
解决：调整选择顺序，或输入坐标值确保断点方向正确。
相关问答FAQs
Q1：打断命令与修剪（TRIM）命令有何区别？
A1：打断命令直接通过指定两点删除对象部分或分割对象，无需边界；而修剪命令需以其他对象为边界，删除对象边界内的部分，打断适用于无交叉对象的简单分割，修剪则适合复杂边界下的批量修改。
Q2：如何快速打断多条线段？
A2：可使用“打断于点”命令结合选择窗口：执行命令后，框选多条线段，再指定统一断点，所有线段将在该点分割，若需删除部分线段，可先使用F选项批量选择第一断点，再框选第二断点区域。
