在CAD绘图过程中，坐标标注是精确表达图形位置的关键操作，掌握快捷命令能显著提升绘图效率，坐标标注主要用于标注点的X、Y坐标值，在建筑、机械、测绘等领域应用广泛,以下将详细介绍CAD坐标标注的快捷命令及相关操作技巧。
（图片来源网络，侵删）

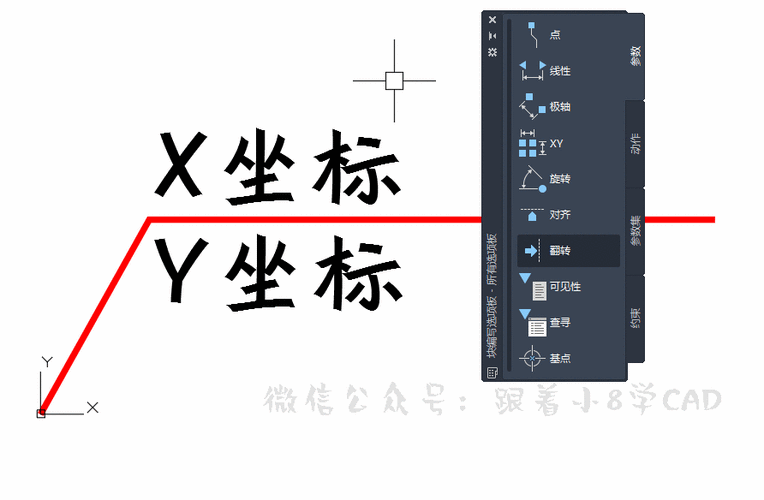

坐标标注的基础命令与操作
CAD中坐标标注的核心命令是DIMORDINATE（简称DIMORD），该命令用于标注点的X坐标或Y坐标，具体操作步骤如下：
-
启动命令：
- 键盘输入
DIMORD后按回车键； - 或通过功能区“注释”选项卡→“标注”面板→“坐标”按钮；
- 也可在命令行输入
DIMORDINATE全称（不区分大小写）。
- 键盘输入
-
选择标注点：
命令启动后，提示“指定点坐标”，需用鼠标捕捉或手动输入要标注的点（如端点、交点等）。 -
确定标注方向：
选择点后，命令提示“指定引线端点位置”，此时移动鼠标可动态显示X坐标或Y坐标：
（图片来源网络，侵删）- 水平移动鼠标：系统自动标注Y坐标（即点到当前坐标系X轴的垂直距离）；
- 垂直移动鼠标：系统自动标注X坐标（即点到当前坐标系Y轴的水平距离）；
- 若需固定标注方向，可在提示后输入
X或Y强制指定坐标类型（如输入X则强制标注X坐标）。
-
完成标注：
移动鼠标至合适位置，单击确定引线端点，完成标注，标注文字默认包含坐标值和“X”或“Y”前缀,可通过标注样式调整格式。
坐标标注的快捷命令与实用技巧

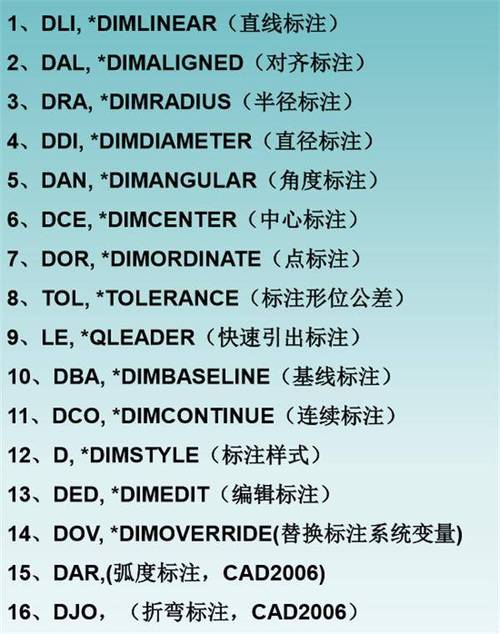

快捷命令速查表
| 操作场景 | 快捷命令 | 功能说明 |
|---|---|---|
| 启动坐标标注 | DIMORD |
最常用快捷命令，全称为DIMORDINATE |
| 强制标注X坐标 | DIMORD→X |
在指定点后输入X，仅标注X坐标值 |
| 强制标注Y坐标 | DIMORD→Y |
在指定点后输入Y，仅标注Y坐标值 |
| 快速标注连续坐标点 | QDIM→“坐标” |
使用快速标注命令，选择多个点后选择“坐标”选项，可批量生成坐标标注 |
| 修改标注样式 | D→“符号和箭头” |
通过标注样式管理器（DIMSTYLE或D）调整坐标标注的箭头、文字格式等 |
实用操作技巧
- 动态UCS适配：若当前图形使用动态UCS（用户坐标系），坐标标注会自动基于当前UCS方向，避免手动切换坐标系的繁琐操作。
- 引线设置优化：通过
D打开标注样式管理器，在“直线”选项卡中调整引线“固定长度的延伸线”，可使标注更整齐；在“符号和箭头”中可自定义箭头样式（如建筑标注常用斜线箭头）。 - 文字位置调整：标注完成后，双击标注文字可进入文字编辑模式，或使用
DIMEDIT命令（快捷键DED）旋转、移动文字位置。 - 关联标注更新：若标注点位置发生变化，输入
DIMREGEN（快捷键DR）或重新生成视图（RE）,标注会自动更新为最新坐标值。
不同场景下的坐标标注应用
- 建筑总图：标注建筑物角点坐标时，需确保当前坐标系为测量坐标系（通过
UCS命令锁定），使用DIMORD标注关键控制点，便于施工定位。 - 机械零件：对于具有复杂轮廓的零件，可标注孔位、中心点的坐标值，配合“基线标注”（
DIMBASE）或“连续标注”（DIMCONT）快速生成系列坐标。 - 测绘地形图：结合“对象捕捉”（
OSNAP）功能，精确捕捉地形特征点（如山顶、道路交点），使用DIMORD标注高程或平面坐标,确保数据准确性。
相关问答FAQs

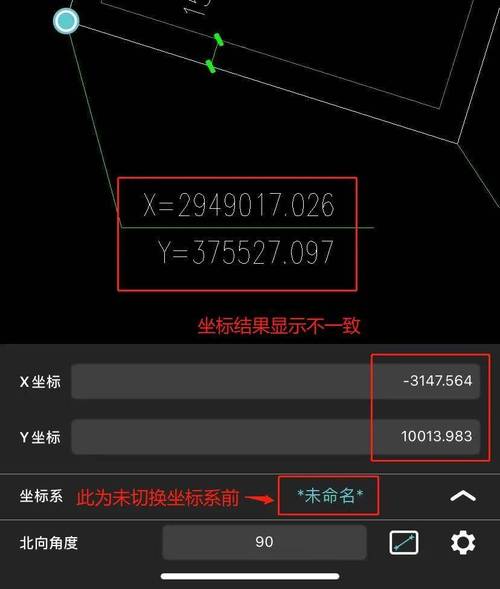

Q1：为什么坐标标注显示的数值与实际坐标不符？
A：可能原因包括：① 当前坐标系非目标坐标系（可通过UCS命令切换或查看坐标系状态）；② 标注点捕捉错误（需检查OSNAP设置，确保捕捉到正确点）；③ 图形单位与标注单位不一致（通过“单位”命令UNITS检查并统一单位）。
Q2：如何批量修改多个坐标标注的文字格式？
A：可通过“特性匹配”（MATCHPROP，快捷键MA）快速统一格式：① 双击一个符合格式的标注，打开“特性”面板（Ctrl+1）；② 复制该标注的文字样式、高度等属性；③ 使用MA命令，选择目标标注即可批量应用格式，也可通过“标注样式替代”功能（D→“替代”）临时修改样式，再选择“应用到当前标注”。
