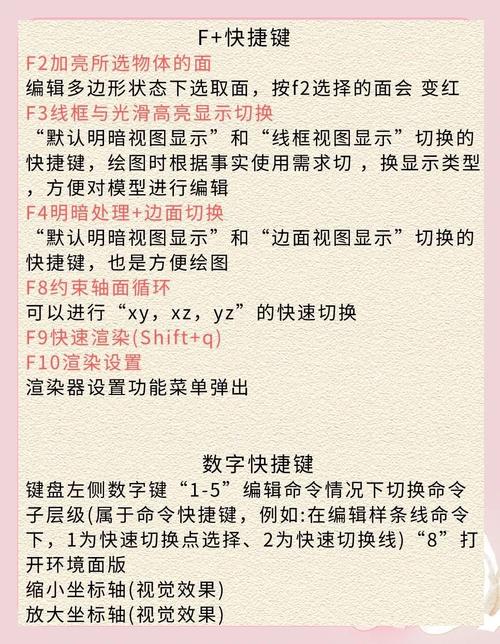

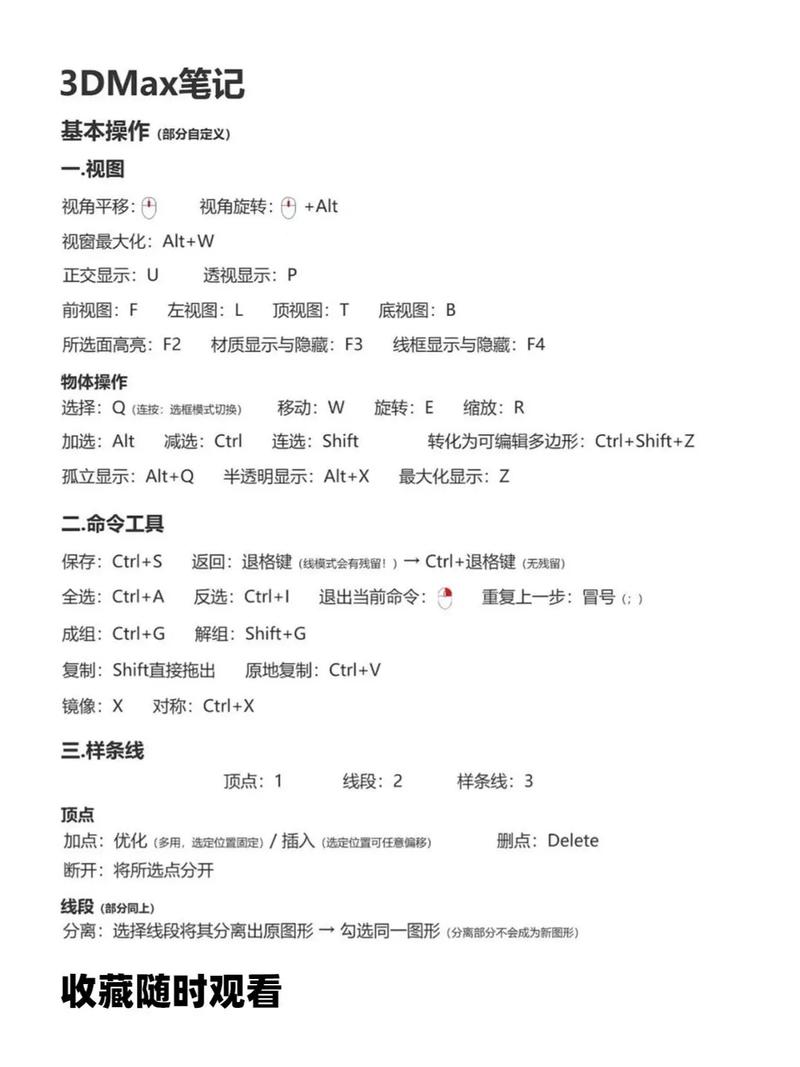

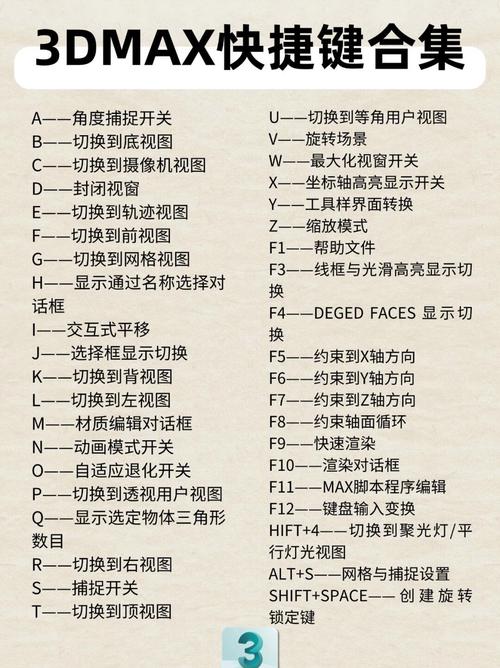

3d max中的车削命令是一种强大的建模工具，主要用于通过旋转二维图形来创建三维对象，这个命令特别适合创建具有旋转对称性的物体，如花瓶、酒杯、柱子、轮子等，通过车削命令，用户可以将简单的二维线条快速转换为复杂的三维模型，大大提高了建模效率。

使用车削命令的基本步骤非常简单,用户需要在视图中绘制一个二维线条，这个线条将成为车削的基础图形，线条可以是开放的，也可以是闭合的，但通常开放线条能产生更自然的旋转效果，绘制线条时，需要注意线条的起点位置，因为车削命令会以起点为轴进行旋转，默认情况下，旋转轴是Y轴，但用户可以根据需要调整。

选择绘制的二维线条,在修改器列表中找到“车削”修改器并添加到对象上，添加车削修改器后，在参数面板中可以进行详细设置，最常用的参数包括“度数”、“焊接内核”、“翻转法线”和“对齐”选项，度数参数控制旋转的角度，默认360度可以创建完整的旋转体，而小于360度的值可以创建扇形或部分旋转体，焊接内核选项可以将旋转中心的顶点焊接在一起，避免出现不必要的顶点，优化模型结构，翻转法线选项用于解决模型表面法线方向错误导致的显示问题，如内部面可见的情况，对齐选项则控制旋转轴与线条的位置关系，包括最小、中心和最大三种对齐方式，用户需要根据线条的形状选择合适的对齐方式，以确保旋转结果符合预期。

车削命令还提供了一些高级选项,如“方向”和“分段数”，方向参数允许用户选择旋转轴的方向，包括X、Y、Z轴，以及反向旋转，分段数参数控制模型在旋转方向上的细分程度，较高的分段数可以使模型表面更平滑，尤其是在创建弯曲表面时，但也会增加模型的复杂度，对于需要后期进行弯曲或扭曲修改的模型，可以勾选“生成材质坐标”选项，以便正确应用贴图。

在实际操作中,用户可能会遇到一些常见问题，车削后的模型出现破面或法线错误，通常可以通过调整对齐方式或翻转法线来解决，如果模型边缘不平滑，可以适当增加分段数或使用编辑多边形修改器进行手动优化，对于复杂的线条形状，可能需要先使用编辑样条线修改器调整线条的顶点类型和控制手柄，以确保旋转后的模型符合设计要求。

车削命令的优势在于其高效性和灵活性,尤其适合创建有机形状或机械旋转部件，通过合理运用参数设置和前期线条的绘制技巧，用户可以快速生成高质量的三维模型，与其他建模方法相比，车削命令在处理旋转对称对象时具有明显的速度优势，是3d max建模工具中不可或缺的一部分。

相关问答FAQs：

1. 问：为什么车削后的模型表面显示不正确，出现内部面可见的情况？
   答： 这通常是由于模型法线方向错误导致的，在车削修改器的参数面板中，勾选“翻转法线”选项可以反转法线方向，使表面恢复正常显示，检查线条的绘制顺序和旋转轴对齐方式是否正确，也有助于解决此类问题。

2. 问：如何让车削后的模型边缘更加平滑？
   答： 可以通过增加车削修改器的“分段数”参数来提高模型的平滑度，较高的分段数会使旋转后的曲面更细腻，在绘制二维线条时，确保线条的曲率控制手柄调整合理，避免出现尖锐转折，也有助于改善模型的边缘平滑度。
