CAD路径阵列命令是AutoCAD中一项强大的功能，它允许用户沿着指定的路径（如曲线、多段线、圆弧、圆等）均匀或非均匀地复制选定的对象，从而快速生成复杂的阵列布局，与传统的矩形阵列和环形阵列不同，路径阵列的核心在于将目标对象按照路径的几何形状进行分布，极大地提高了设计效率，尤其适用于机械、建筑、电子等领域中需要沿曲线或异形路径排列元素的场景。
路径阵列的基本操作步骤
要使用路径阵列命令,通常需要遵循以下步骤：
-
绘制源对象：首先需要确定要阵列的对象，可以是单个图形（如螺栓、螺母），也可以是多个图形的组合，确保源对象绘制完成并已选中,或在后续步骤中选择。
-
指定路径：路径是源对象阵列所依附的曲线或直线，路径可以是开放的（如样条曲线、直线）或闭合的（如圆、多段线构成的闭合图形），需要注意的是，路径不能包含自相交的部分，且应尽量平滑，避免过于复杂的转折,否则可能导致阵列结果不符合预期。
-
启动路径阵列命令：在AutoCAD中,启动路径阵列命令有以下几种方式：

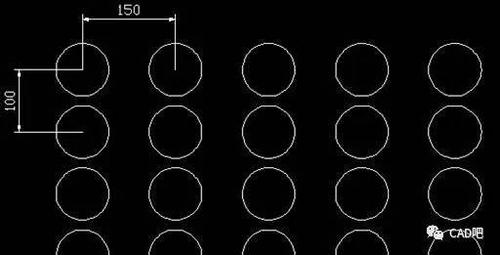

（图片来源网络，侵删）- 功能区：切换到“常用”选项卡，在“修改”面板中点击“路径阵列”按钮（图标通常为沿曲线排列的小方框）。
- 命令行：直接输入命令
PATHARRAY或简化命令AR（需确保当前阵列模式为路径阵列，或在命令行提示中选择路径阵列选项）。 - 工具栏：在经典工作空间中，通过“修改”工具栏找到“路径阵列”图标。
-

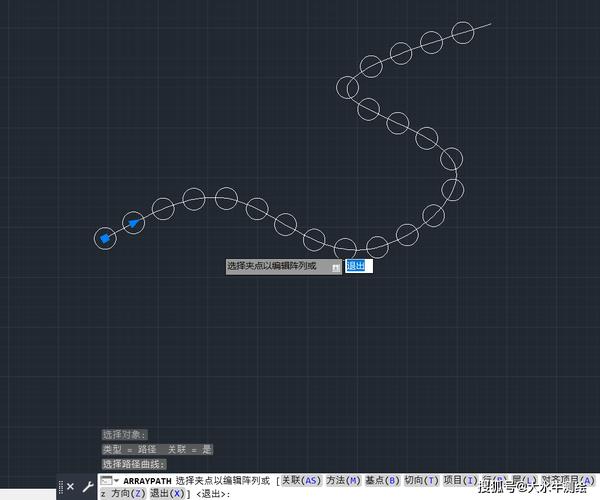

选择对象和路径：启动命令后，命令行会提示“选择对象”，此时需框选或点选要阵列的源对象，选择完成后按回车键，命令行接着提示“选择路径曲线”,需点击之前绘制好的路径对象。
-
配置阵列参数：选择路径后，AutoCAD会自动弹出“阵列创建”上下文选项卡，或命令行会显示一系列选项供用户设置，这是路径阵列的核心环节,主要参数包括：
- 项目数：指定沿路径均匀分布的对象数量，若设置项目数为5，则会在路径上生成5个源对象的副本（包括源对象本身）。
- 项目间距：当项目数固定时，项目间距会自动计算；反之，若指定项目间距，AutoCAD会根据路径总长度和间距自动计算项目数，两者可以通过“介于两者之间”选项切换。
- 对齐项目：默认开启，使源对象的方向与路径的切线方向保持一致，适用于需要沿路径调整对象朝向的场景（如管道支架、链条等），若关闭,则所有源对象保持原始方向。
- Z方向对齐：控制对象是否沿路径的Z轴方向（垂直于绘图平面）对齐，适用于3D建模场景,2D设计中通常无需调整。
- 方法：选择“定数等分”或“测量”方式。“定数等分”将路径按项目数均分；“测量”则按指定间距沿路径测量布点,项目数根据路径长度和间距自动确定。
- 基点：默认情况下，源对象的基点（如插入点、圆心）会沿路径移动，用户可自定义基点，通过点击“基点”按钮选择对象上的特定点作为阵列基准。
- 切线方向：当“对齐项目”开启时，可调整对象与路径切线的夹角，默认为0°,即完全对齐。
- 关联/非关联：默认为“关联”，即阵列生成的所有对象作为一个整体，修改源对象或阵列参数时，其他对象会同步更新，若设置为“非关联”，则每个对象均为独立个体,修改源对象不影响其他副本。
-
预览与确认：参数设置完成后，绘图区域会实时显示阵列预览效果，用户可通过拖拽路径上的关键点（如起点、终点、节点）或调整参数面板中的数值来优化布局，确认无误后，按回车键或点击“关闭阵列”按钮完成阵列操作。
路径阵列的高级技巧与注意事项
-
路径的优化处理：若路径过于复杂（如包含尖锐拐角或多余线段），可先使用“编辑多段线”命令（
PEDIT）将路径合并为单一多段线，或通过“平滑”选项优化曲线,确保阵列路径的连续性。

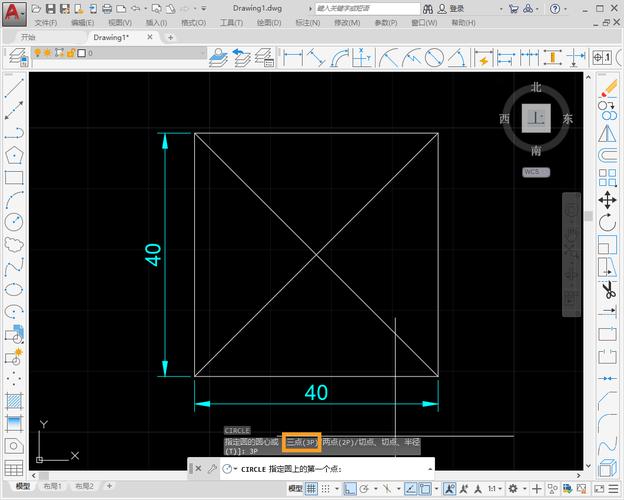

（图片来源网络，侵删） -
源对象的旋转控制：通过“对齐项目”和“切线方向”选项的组合，可实现对象沿路径的动态旋转，在绘制螺旋形楼梯时,可通过调整切线方向使台阶始终垂直于路径。
-
路径阵列的编辑：对于已完成的关联路径阵列，双击阵列对象即可重新进入“阵列创建”上下文选项卡，修改参数后阵列会自动更新，若需分解阵列，可使用“分解”命令（
X）,但分解后将失去关联性。 -
与“测量”和“定数等分”的区别：
- 测量：强调间距的固定性，适用于需要控制对象之间距离的场景（如路灯杆沿道路安装，间距固定为30米）。
- 定数等分：强调数量的均匀性，适用于需要将路径等分的场景（如将圆周均分为6份放置螺栓）。
-
避免常见错误：
- 路径未闭合或包含自相交,导致阵列失败。
- 未正确选择基点,导致对象阵列后位置偏移。
- 在复杂路径上阵列时，未开启“对齐项目”,导致对象方向混乱。
路径阵列的应用场景举例
| 应用领域 | 场景描述 | 路径阵列优势 |
|---|---|---|
| 机械设计 | 沿凸轮轮廓排列滚子，或沿曲面分布散热孔 | 快速实现复杂曲线上的等距布局，确保运动轨迹的准确性 |
| 建筑设计 | 沿楼梯扶手布置栏杆，或沿异形幕墙划分板块 | 精确控制栏杆间距和角度，适应非直线建筑结构 |
| 电气工程 | 沿电缆桥架布置固定夹具，或沿PCB走线放置电子元件 | 提高布线效率，确保元件沿路径均匀分布，避免信号干扰 |
| 景观设计 | 沿弯曲园路布置路灯，或沿河流种植树木 | 自适应曲线路径，保持景观元素的均匀性和美观性 |
相关问答FAQs
问题1：路径阵列时，如何让源对象的方向始终垂直于路径，而不是与路径相切？
解答：在“阵列创建”上下文选项卡中，确保“对齐项目”选项开启，然后在“切线方向”选项中输入90°，这样源对象会以路径的法线方向（垂直于切线）进行排列，适用于如栏杆、叶片等需要保持特定朝向的场景。
问题2：路径阵列后，如何单独修改其中一个阵列对象而不影响其他对象？
解答：默认情况下，关联路径阵列中的所有对象是一个整体，若需单独修改，可先选中阵列对象，在“阵列”上下文选项卡中点击“解散”按钮（或使用命令 ARRAYDISSOC），将阵列分解为独立对象，之后即可单独编辑任意对象,但会失去阵列的关联更新功能。
