在CAD软件中，3D命令是实现三维建模的核心工具，通过这些命令可以创建复杂的三维实体、曲面模型，并进行渲染、动画等高级操作，以下将详细介绍常用的CAD 3D命令及其应用场景,帮助用户高效掌握三维设计技巧。

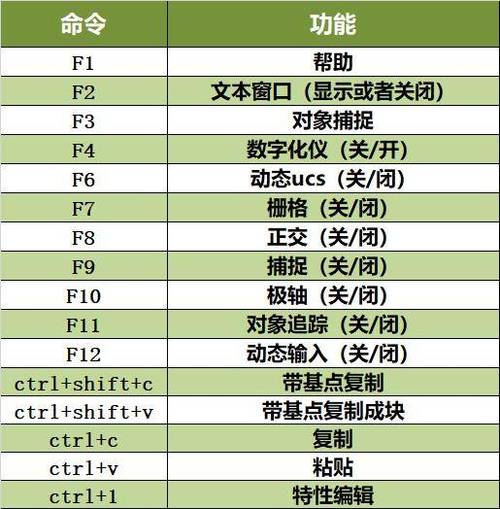

基础三维实体创建命令

三维实体的创建是3D建模的基础，CAD提供了多种直接生成基本几何体的命令。

• BOX（长方体）：用于创建规则的长方体或正方体，需指定底面两个角点和高度，或通过中心点、长度、宽度和高度定义。
• CONE（圆锥体）：生成圆锥或圆台，需定义底面圆心、半径、高度，或顶面半径（用于圆台）。
• CYLINDER（圆柱体）：创建圆柱体，需指定底面圆心、半径和高度，也可通过椭圆底面生成椭圆柱。
• SPHERE（球体）：通过球心和半径生成球体，支持分段数设置以调整曲面平滑度。
• WEDGE（楔体）：创建直角楔体，常用于建模斜面结构，需指定底面角点和高度。
• TORUS（圆环体）：生成圆环形状，需定义圆环中心半径、管道半径和分段数。

二维图形转三维命令

将二维轮廓拉伸为三维实体是建模中常用的方法，此类命令能快速将平面设计转化为立体结构。

• EXTRUDE（拉伸）：将闭合二维对象（如多段线、圆、椭圆）沿指定路径或高度拉伸为三维实体，可通过“倾斜角”参数创建锥形拉伸体，例如建模棱台或带拔模斜度的零件。
• REVOLVE（旋转）：使二维对象绕轴线旋转生成回转体，适用于创建轴类、盘类零件，如轴、齿轮坯等，需提前绘制旋转轴和闭合轮廓。
• SWEEP（扫掠）：沿二维路径拉伸二维对象，生成复杂截面沿路径变化的实体，如弹簧、管道或异形导轨，路径可以是直线、曲线或多段线。
• LOFT（放样）：通过多个二维截面形状生成平滑过渡的三维实体，常用于创建复杂曲面，如飞机机身、汽车外壳等，需按顺序定义截面并引导路径。

三维编辑与修改命令

三维编辑命令用于调整实体形状、位置及关系，是实现精细化建模的关键。

• UNION（并集）：将多个实体合并为一个整体，去除重叠部分，适用于组合零件。
• SUBTRACT（差集）：从一个实体中减去与其他实体的重叠部分，用于创建孔洞、凹槽等特征，如钻孔或挖槽操作。
• INTERSECT（交集）：保留多个实体的公共部分，生成相交形状，如建模螺栓头部与螺杆的连接结构。
• SLICE（剖切）：用平面或曲面切割实体，分离为两部分，常用于剖视图展示内部结构。
• SECTION（截面）：生成实体与平面的截面二维图形，可用于提取轮廓线或辅助设计。
• 3DARRAY（三维阵列）：创建三维矩形或环形阵列，快速生成多个均匀分布的实体，如散热孔、螺栓组等。
• MIRROR3D（三维镜像）：沿指定镜像平面复制实体，适用于对称结构的建模，如齿轮、轴承座等。

三维视图与观察命令

准确的视图控制是三维建模的辅助基础，帮助用户从不同角度观察模型。

• VPOINT（视点）：设置三维观察视角，通过输入坐标或指南针选择观察方向。
• DVIEW（相机视角）：模拟相机观察效果，支持调整目标点、相机距离及视野，生成透视或平行投影视图。
• PLAN（平面视图）：将视图切换至XY、YZ或ZX平面，便于在特定平面上绘图或编辑。
• ORBIT（动态观察）：通过鼠标拖拽实时旋转模型，支持自由动态观察、受约束动态观察等模式。
• HIDE（消隐）：隐藏线框模型中被遮挡的线条，显示实体真实形态，提升视觉清晰度。

曲面与网格建模命令

曲面建模适用于创建复杂外观和自由形态，而网格建模则适用于低精度渲染或动画。

• SURFTAB1/SURFTAB2：设置曲面网格密度，影响拉伸曲面、旋转曲面的平滑度。
• 3DFACE（三维面）：创建三维平面片，用于构建简单曲面或封闭表面。
• EDGESURF（边界曲面）：通过四条首尾相连的边界曲线生成孔斯曲面，适用于过渡曲面建模。
• REVSURF（旋转曲面）：将二维轮廓绕轴线旋转生成曲面，与REVOLVE命令类似，但生成的是曲面而非实体。
• MESH（网格）：创建三维网格对象，包括平滑网格、网格长方体等，适用于游戏建模或3D打印准备。

渲染与输出命令

完成建模后，渲染命令可提升模型的真实感，输出命令则用于成果展示。

• RENDER（渲染）：对模型进行材质、灯光、阴影等设置后生成逼真图像，支持多种渲染器（如AutoCAD Render、第三方插件）。
• LIGHT（灯光）：添加点光源、聚光灯、平行光等，模拟真实光照环境，增强立体感。
• MATERIALS（材质）：为模型赋予材质属性（如金属、塑料、木材），调整纹理、反光度等参数。
• EXPORT（导出）：将模型导出为常见3D格式（如STL、OBJ、STEP），便于在其他软件中继续编辑或3D打印。

相关问答FAQs

Q1：如何将二维多段线拉伸为带倾斜角度的三维实体？
A：使用EXTRUDE命令时，选择闭合多段线后，在命令行输入“倾斜角”参数（如30°），即可生成带拔模斜度的拉伸体，若需双向倾斜，需分别拉伸两次并合并。

Q2：三维实体与曲面模型的区别是什么？
A：三维实体是具有质量、体积的封闭几何体，支持布尔运算（并集、差集等）；曲面模型是厚度为零的表面，仅定义形状边界，无法进行实体运算,但更适合复杂自由曲面设计。
