在CAD软件中,三维操作命令是实现复杂模型构建、编辑与可视化的核心工具，通过这些命令可以高效地将二维图形转化为三维实体，或直接创建三维对象，并对其进行修改、分析及渲染，以下从基础创建、编辑、显示及高级操作四个维度，详细解析常用三维命令的功能与应用场景。

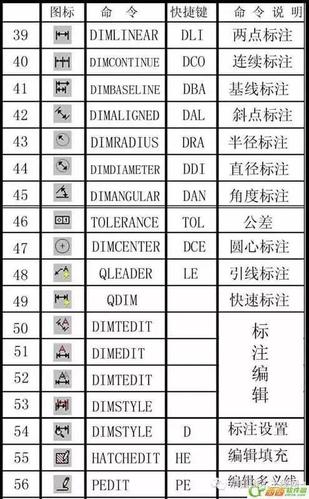

（图片来源网络，侵删）
基础创建命令
三维模型的构建始于基本形体的生成,CAD提供了多种直接创建三维实体的命令，涵盖规则几何体及复杂曲面。
基本实体创建
- BOX（长方体）：通过指定长方体的两个角点及高度（或输入长度、宽度、高度）创建规则长方体，适用于建筑墙体、机械零件基座等场景。
- CYLINDER（圆柱体）：定义底面圆心、半径及高度（或顶面圆心）生成圆柱体，常用于管道、轴类零件建模。
- CONE（圆锥体）：指定底面圆心、半径及顶点位置（或高度）创建圆锥体，适用于锥形零件、漏斗等结构。
- SPHERE（球体）：以球心为中心点，输入半径生成球体，多用于球阀、轴承滚珠等部件。
- TORUS（圆环体）：定义圆环中心半径、圆管半径，创建环形实体，适用于密封圈、弹簧垫圈等模型。
二维图形转三维
- EXTRUDE（拉伸）：将二维闭合轮廓（如多段线、圆、面域）沿指定路径或高度拉伸成三维实体，是三维建模中最常用的命令之一，将矩形拉伸成墙体，或沿曲线路径拉伸生成异形管道。
- REVOLVE（旋转）：使二维轮廓绕指定轴（如X轴、Y轴或自定义直线）旋转360度（或指定角度），形成回转体，典型应用包括创建花瓶、阶梯轴、法兰盘等轴对称零件。
- SWEEP（扫掠）：将二维轮廓沿二维或三维路径扫掠生成实体，路径可以是直线、曲线或螺旋线，适用于弹簧、螺纹、管接头等复杂形状，以圆形截面沿螺旋线扫掠生成弹簧模型。
- LOFT（放样）：通过多个不同形状的二维截面，按顺序过渡生成三维实体，常用于创建飞机机翼、汽车流线型外壳等变截面模型，需指定截面、路径或导向线，控制实体形状。
编辑与修改命令
三维模型创建后,常需通过编辑命令调整形状、位置及结构，以满足设计需求。

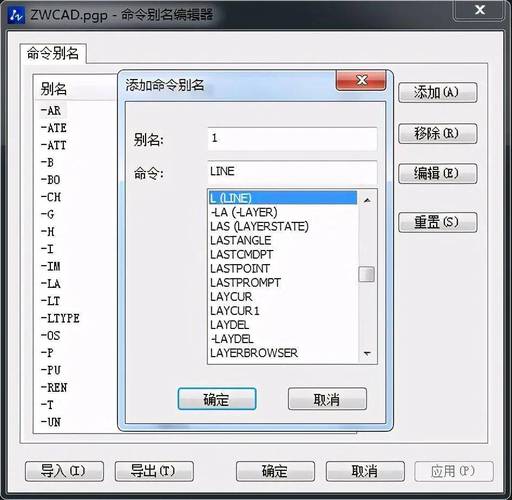

（图片来源网络，侵删）
实体操作
- UNION（并集）：将两个或多个实体合并为一个整体，消除重叠部分，将机械零件的基座与轴座合并为单一实体。
- SUBTRACT（差集）：从实体中减去与其他实体重叠的部分，用于创建孔洞、凹槽等特征，如从长方体中减去圆柱体生成通孔，或通过差集创建模具型腔。
- INTERSECT（交集）：保留多个实体的公共部分，删除其余部分，适用于创建复杂的相交结构，如两个圆柱体相交生成的十字接头。
边与面编辑
- FILLET（圆角）：对实体的棱边添加圆角过渡，输入半径后选择需倒角的边，可一次性处理多条边，提升模型光滑度。
- CHAMFER（倒角）：在棱边处创建斜角，可指定倒角距离或角度，常用于零件的装配边缘处理，避免尖角划伤。
- MOVE（移动）：在三维空间中平移实体，通过基点（Base point）和第二点（Second point）确定位移方向和距离，用于调整零件位置。
- ROTATE3D（三维旋转）：绕指定轴（如X轴、Y轴、Z轴或自定义直线）旋转实体，区别于二维旋转的平面限制，可灵活调整空间朝向。

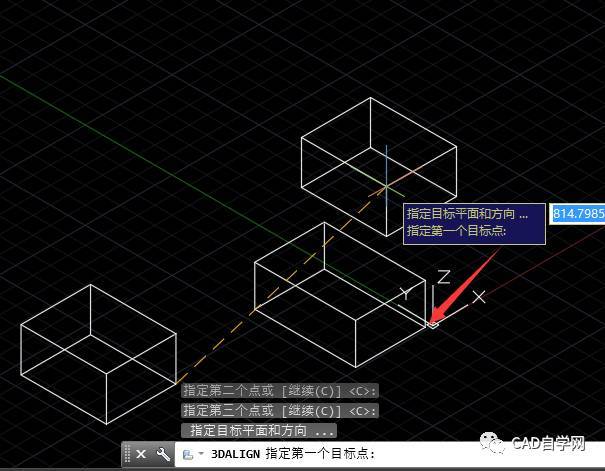

- ALIGN（对齐）：通过源对象与目标对象的点对齐，实现实体的空间位置调整，支持一次完成移动、旋转及缩放，常用于装配体中对齐零件。
显示与观察命令
三维模型的观察与显示直接影响设计效率,CAD提供了丰富的视图控制工具。
视图管理
（图片来源网络，侵删）
- VPOINT（视点）：通过输入坐标或使用罗盘调整观察方向，例如输入“1,-1,1”生成等轴测视图，或选择“俯视”“前视”等预设视图。
- 3DORBIT（动态观察）：按住鼠标左键拖动，可自由旋转模型，实时查看不同角度；按住Shift键拖动可平移视图，滚轮缩放。
- VIEW（视图管理器）：保存、命名常用视图（如“主视图”“爆炸图”），便于快速切换，提升多视角设计效率。
视觉样式
- VSCURRENT（视觉样式）：切换模型的显示效果，包括“二维线框”“三维线框”“三维隐藏”“真实”“概念”等模式。“真实”样式可显示材质和光照，适合最终效果展示；“概念”样式以着色面显示，便于观察结构关系。
高级操作命令
针对复杂模型设计,CAD提供了参数化及曲面建模功能，满足精细化设计需求。
参数化与修改
- PRESSPULL（按住并拖动）：选择实体表面或封闭区域，拖动鼠标可拉伸、移动或创建新特征，支持动态修改尺寸，直观高效。
- SECTIONPLANE（截面平面）：创建截面平面，实时剖切实体显示内部结构，可调整截面位置、方向，并生成二维截面图，适用于零件内部结构检查。
曲面建模
- SURFACELOFT（曲面放样）：与实体放样类似，通过多个截面生成过渡曲面，区别于实体的填充特性，曲面仅包含表面，适用于汽车外壳、手机外壳等薄壁模型。
- EXTRUDESURFACE（拉伸曲面）：将二维轮廓拉伸为曲面，可指定路径或倾斜角度，生成复杂曲面如屋顶、叶片等。
常用三维操作命令速查表
| 命令类型 | 命令缩写 | 功能描述 | 典型应用场景 |
|---|---|---|---|
| 基本实体创建 | BOX | 创建长方体 | 建筑墙体、机械基座 |
| 二维转三维 | EXTRUDE | 拉伸二维轮廓为实体 | 墙体、管道、异形零件 |
| 实体编辑 | UNION | 合并多个实体 | 零件组合、整体结构构建 |
| 边编辑 | FILLET | 棱边倒圆角 | 过渡光滑、避免应力集中 |
| 视图控制 | 3DORBIT | 动态旋转、平移、缩放模型 | 多角度观察模型结构 |
| 高级操作 | PRESSPULL | 拖动表面创建/修改特征 | 快速添加凸台、凹槽 |
相关问答FAQs
Q1：如何将二维多段线拉伸为带倾斜角度的三维实体？
A：使用EXTRUDE命令时，在选择对象后，输入倾斜角度（如15度），再指定拉伸高度即可，若需沿路径拉伸，需先绘制路径曲线（如直线、样条曲线），选择路径选项，再选择二维轮廓，注意，倾斜角度过大可能导致模型自相交，需合理设置。
Q2：三维模型中如何精确测量两个实体之间的最短距离？
A：使用DIST命令（快捷键DI），依次选择两个实体上的点（如端点、中点或表面任意点），命令行将显示三维空间中的距离、角度及坐标差，若需测量实体间的最小间隙，可先通过INTERFERE命令检查干涉位置，再针对干涉区域测量距离。
