在CAD软件中，三维曲面命令是构建复杂三维模型的重要工具，它们通过定义曲面的边界、控制点或参数来生成平滑或规则的曲面，广泛应用于工业设计、建筑设计、机械工程等领域，以下将详细介绍常用的三维曲面命令及其应用方法、参数设置和操作技巧。

三维曲面的基础命令包括三维面（3DFACE）、三维多段线（3DPOLY）和曲面模型（SURFTAB1/SURFTAB2），三维面命令用于创建由三个或四个顶点构成的三维平面，每个顶点可以有不同的Z坐标，适用于构建简单的坡面或拼接面；三维多段线则用于绘制连续的三维线段，作为曲面的骨架或路径；而曲面模型系统变量（SURFTAB1和SURFTAB2）用于控制网格密度，在生成旋转曲面、平移曲面等时，数值越大，曲面越平滑,但文件体积也会相应增加。

基础曲面生成命令

1. 平面曲面（PLANESURF）
   该命令用于创建平面或矩形曲面，操作时可通过指定两个对角点或选择对象（如闭合多段线、圆、椭圆）来生成曲面，选择一个闭合的二维多段线后，执行PLANESURF命令可直接将其转换为平面曲面，常用于快速构建地面、墙面等基础平面。

2. 网格曲面（MESH）
   网格曲面命令提供了多种网格类型，包括平滑网格、预定义网格形状（如长方体、圆锥体等），通过设置网格的平滑度（SMOOTHNESS）和密度（SUBDIVISIONS），可以控制曲面的细腻程度，创建一个平滑网格球体时，可先绘制一个圆，然后通过MESH命令选择“平滑网格”选项,调整细分级别即可生成高质量的球面模型。

3. 过渡曲面（SURFBLEND）**
   当需要连接两个 existing 曲面时，过渡曲面命令非常实用，它通过在两个曲面之间创建平滑的过渡区域，并可以指定连续性（如G0位置连续、G1相切连续、G2曲率连续），操作时需分别选择两个曲面的边界，并定义过渡曲面的U、V向控制线数量,以调整过渡区域的形状。


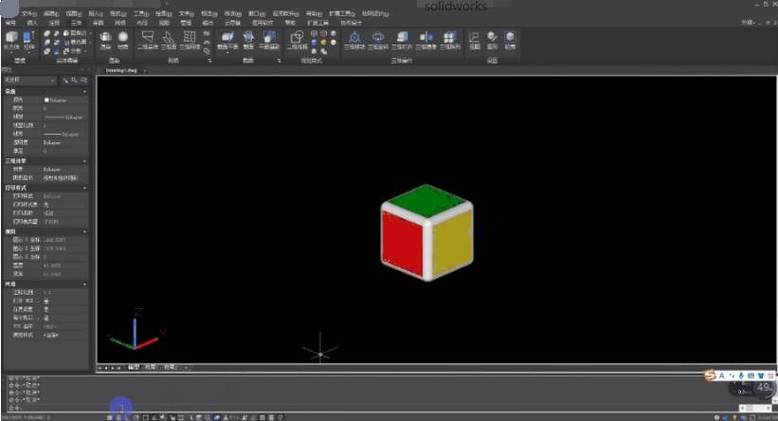

   （图片来源网络，侵删）

高级曲面建模命令

1. 拉伸曲面（EXTRUDE）
   拉伸曲面是将二维对象（如直线、圆、多段线）沿指定路径或方向拉伸形成三维曲面的命令，与实体拉伸不同，曲面拉伸默认生成的是网格曲面，可通过“模式”选项选择“曲面”或“实体”，将一个圆沿斜线拉伸，可得到锥形曲面；沿曲线路径拉伸则可生成复杂的管状曲面。

2. 旋转曲面（REVOLVE）
   旋转曲面通过将二维轮廓线绕旋转轴旋转一定角度来生成曲面，操作时需先绘制旋转轮廓（如非闭合多段线）和旋转轴（直线或多段线），然后指定旋转角度（默认360度），绘制一条梯形轮廓绕其轴线旋转，可得到圆台曲面；若轮廓包含圆弧,则可生成球面或圆环面。

3. 平移曲面（TABSURF）**
   平移曲面是将轮廓曲线沿方向矢量平移生成的曲面，常用于生成柱面或带状曲面，操作时需先选择轮廓曲线（如样条曲线），再选择方向矢量（直线），系统会自动沿矢量方向延伸曲面，方向矢量的长度决定了曲面的拉伸长度,矢量的方向则决定了拉伸的正反方向。

4. 直纹曲面（RULESURF）**
   直纹曲面用于在两条曲线之间创建线性过渡的曲面，曲线可以是直线、圆弧、多段线等，操作时需依次选择两条曲线，系统会自动在对应点之间生成直线连接形成曲面，在两个平行圆之间生成直纹曲面，可得到圆柱面；在两条不规则的样条曲线之间生成,则可得到复杂的扭曲曲面。


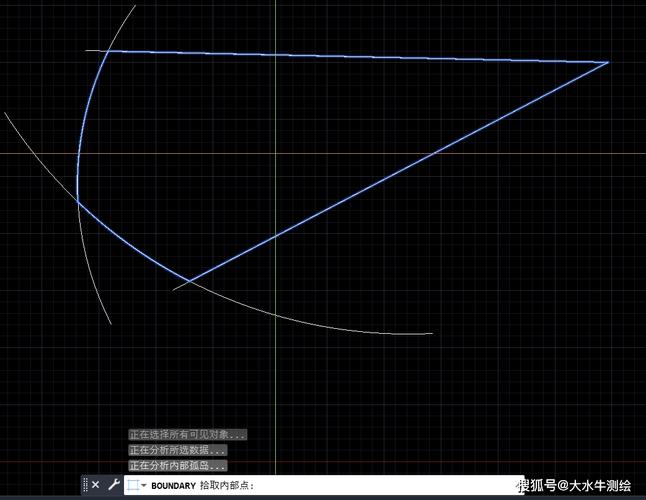

   （图片来源网络，侵删）

5. 边界曲面（EDGESURF）**
   边界曲面通过四条首尾相连的边界曲线生成三维曲面，四条曲线必须形成闭合路径，且端点两两相连，操作时需按顺序选择四条边界线（如直线、圆弧、样条曲线），系统会根据曲线的走向生成NURBS曲面，该命令常用于创建复杂的有机曲面，如汽车外壳、家具造型等。

曲面编辑与优化命令

1. 曲面修剪（SURFTRIM）**
   修剪命令用于裁剪曲面的一部分，类似于二维修剪命令，操作时需先选择剪切边界（可以是曲面、曲线等），再选择要修剪的曲面部分，用一个平面曲面切割一个球面,可得到球冠或球缺。

2. 曲面延伸（SURFEXTEND）**
   延伸命令用于将曲面的边界按一定距离或延伸类型（如“延伸到”、“延伸”）进行扩展，操作时需选择曲面的边界，并设置延伸距离和连续性（保持G0或G1连续）,适用于扩大曲面范围或与其他曲面连接。

3. 曲面圆角（SURFFILLET）**
   曲面圆角命令可在两个曲面之间创建圆角过渡，类似于实体圆角，操作时需选择两个曲面，并指定圆角半径，系统会自动生成与两曲面相切的圆角曲面，圆角半径的大小会影响曲面的平滑度,半径过小可能导致曲面自交。

4. 曲面偏移（OFFSETSURF）**
   偏移命令用于按指定距离复制曲面并生成新的平行曲面，操作时需选择原曲面，并输入偏移距离，可选择“保留”或“删除”原曲面，偏移方向可通过鼠标点击确定，适用于生成等厚度的曲面,如外壳的内表面或外表面。

曲面命令应用场景与技巧

• 工业设计：使用边界曲面和直纹曲面构建产品外壳，通过曲面圆角和曲面修剪优化细节；利用旋转曲面生成对称的旋转体，如瓶身、轮毂等。
• 建筑设计：通过平面曲面快速创建墙体、地面，结合拉伸曲面生成屋顶、幕墙；使用过渡曲面连接不同标高的楼板，形成平滑的坡道。
• 机械工程：利用平移曲面和旋转曲面生成管道、法兰等回转体零件；通过曲面偏移创建薄壁零件的内腔，再通过曲面修剪加工孔洞或凹槽。

在操作过程中，合理设置SURFTAB1和SURFTAB2的值（通常默认为6，可根据需求调整为10-30）能显著提升曲面质量；结合视图控制（如VPOINT、3DORBIT）和视觉样式（如真实感、概念）可更直观地观察和调整曲面形状。

相关问答FAQs

Q1：如何使用边界曲面（EDGESURF）命令生成高质量的有机曲面？
A：使用边界曲面时，需确保四条边界曲线的端点精确重合，且曲线类型尽量一致（如均为样条曲线或圆弧），调整系统变量SURFTAB1和SURFTAB2的值（建议设置为20以上），可增加曲面网格密度，使曲面更平滑，若曲线形状复杂，可先使用PEDIT命令编辑曲线，确保其曲率连续,避免生成褶皱或扭曲的曲面。

Q2：拉伸曲面（EXTRUDE）与拉伸实体（EXTRUDE）命令的主要区别是什么？
A：拉伸曲面默认生成的是网格曲面，属于“曲面”模型，不具备实体的体积、质量等物理属性，文件体积较小，适合复杂曲面造型；而拉伸实体生成的是“实体”模型，具有质量、体积等特性，支持布尔运算（如并集、差集），适合需要精确尺寸和物理属性的零件设计，在操作时，可通过命令中的“模式”选项切换曲面和实体类型。
