在UG（Siemens NX）软件中，补片命令是一项非常实用的功能，主要用于在实体模型或片体上创建封闭区域或填补孔洞，从而完善模型的完整性，这一命令广泛应用于模具设计、产品造型、逆向工程等领域，能够有效解决模型中因缺失面或孔洞导致的后续操作问题，如布尔运算失败、网格划分异常等，以下将从补片命令的入口、操作步骤、参数设置、应用场景及注意事项等方面进行详细说明。

补片命令的入口与适用对象

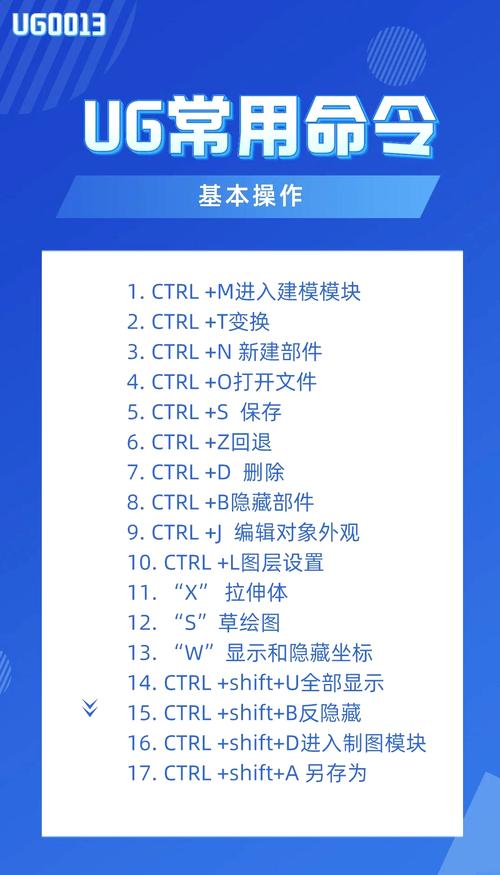

补片命令位于UG的“特征”操作模块中，具体路径为：插入 → 偏置/缩放 → 补片，在“自由曲面”模块中也可通过插入 → 曲面 → 补片找到该功能，补片命令主要适用于以下两类对象：

1. 实体模型：在实体表面填补孔洞，或通过指定目标体和工具面修补实体缺陷。

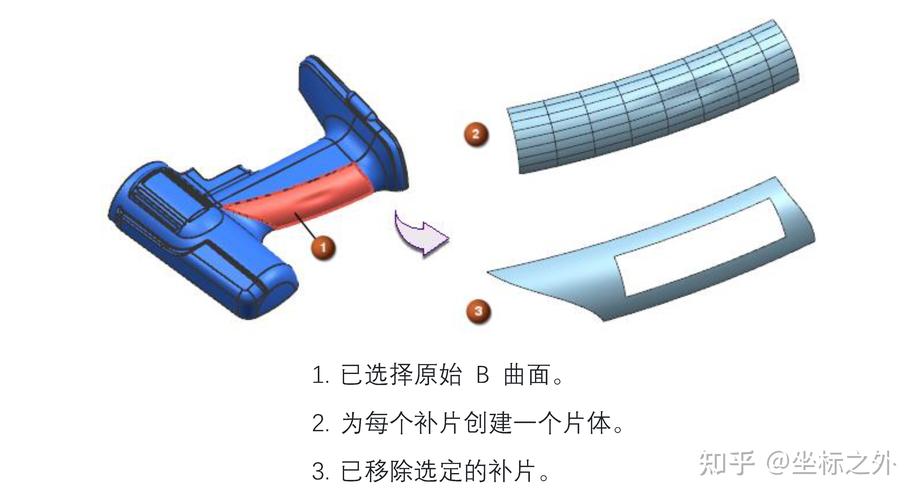

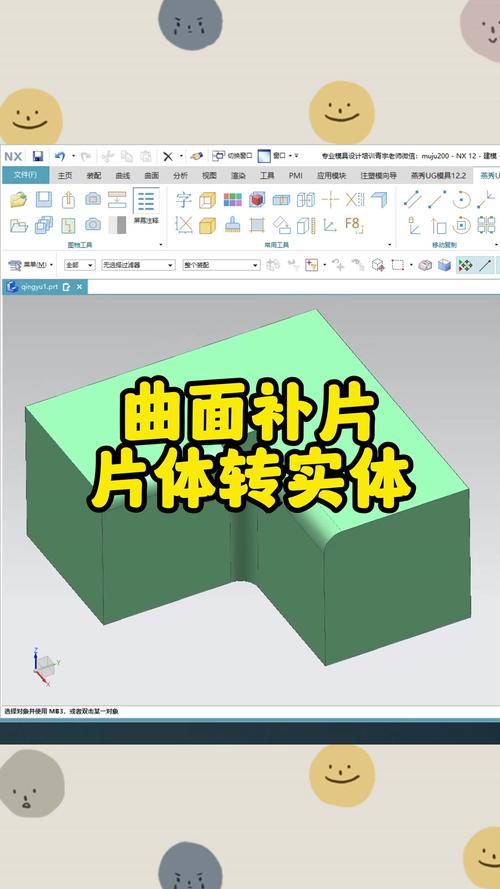

2. 片体（曲面）：封闭片体中的开放区域，或通过多个片体构建封闭的曲面体。

需要注意的是，补片命令要求目标体和工具面（用于填补的面）必须存在交集,且工具面需完全覆盖目标体上的待修补区域。

补片命令的操作步骤

以实体模型补片为例，详细操作流程如下：

选择目标体

打开模型后，进入“补片”命令对话框，首先需要选择要修补的目标实体，若一个塑料件上有孔洞，则直接选择该零件作为目标体。

选择工具面

工具面是用于填补目标体孔洞的曲面或实体表面，可以是已有曲面、平面，或通过其他命令（如拉伸、缝合）创建的临时面，选择时需确保工具面与目标体上的孔洞边界完全重合或相交，否则补片操作会失败。

设置修补方向

补片方向决定了工具面如何“填充”目标体的孔洞，系统会自动显示默认方向箭头，用户可通过“反向”按钮调整方向，若孔洞位于实体内部，需确保工具面从外侧指向内侧，以正确生成封闭区域。

选择区域

当目标体存在多个孔洞或复杂边界时，可通过“选择区域”功能指定需要修补的具体区域，系统会高亮显示可修补的边界，用户手动选择目标孔洞即可。

执行补片

完成参数设置后，点击“确定”按钮，系统将自动修剪目标体和工具面，并生成修补后的实体，补片完成后，原孔洞位置会被工具面填充，且目标体保持实体属性。

补片命令的关键参数设置

补片对话框中的参数直接影响修补效果，以下为常用参数的说明：

补片命令的应用场景

1. 模具设计：在模具型腔或型芯中，由于产品结构复杂常存在孔洞，需通过补片命令填补这些区域，以确保模具分型面的完整性。
2. 逆向工程：通过三维扫描获取的点云数据构建的模型，常存在破孔或缺失面，利用补片命令可快速修复模型，使其满足后续加工或分析要求。
3. 产品造型优化：在产品外观设计中，为调整结构需在实体上添加或封闭孔洞，补片命令可高效实现这一操作，避免重新建模。
4. CAE分析前处理：有限元分析（FEA）或计算流体动力学（CFD）分析要求模型封闭，补片命令可快速填补模型中的孔洞，确保网格划分质量。

使用补片命令的注意事项

1. 几何检查：执行补片前，需检查目标体和工具面是否存在微小缝隙、重叠或自交情况，可通过“分析 → 检查几何体”命令进行诊断。
2. 工具面创建：若工具面需临时创建，建议使用“通过曲线网格”或“N边曲面”等命令生成高质量曲面，避免因工具面缺陷导致修补失败。
3. 参数化关联：补片操作属于非参数化特征（默认情况下），修改原始模型后补片区域可能不会自动更新，若需保持参数化关联，可勾选“创建备选体”并使用“同步建模”功能进行修改。
4. 版本兼容性：不同UG版本中补片命令的界面和功能可能略有差异，建议在操作前参考当前版本的官方帮助文档。

相关问答FAQs

Q1：补片命令失败，提示“工具面与目标体未相交”，如何解决？
A1：该问题通常由以下原因导致：① 工具面未与目标体孔洞边界接触或重叠；② 目标体孔洞边界存在微小缝隙（如曲面精度不足）；③ 工具面尺寸过小，未完全覆盖孔洞，解决方法：① 使用“测量”工具检查工具面与目标体的距离，确保相交；② 通过“扩大”或“修剪延伸”命令调整工具面边界；③ 重新创建尺寸合适的工具面，确保其覆盖整个待修补区域。

Q2：补片后实体出现“非 manifold 边界”，是什么原因？
A2：“非 manifold 边界”指实体中存在多个面共享一条边的情况，通常因补片方向错误或工具面与目标体重叠导致，解决方法：① 检查修补方向是否正确，必要时通过“反向”按钮调整；② 使用“拆分面”或“缝合”命令清理重叠区域；③ 若问题依旧，可尝试删除补片特征,重新检查工具面几何形状后再次操作。
